Wasze dziwne wihajstry do zrobienia czegoś...

#1

Post napisał: koala.g » 02 sie 2019, 08:05

Witam.

Musiałem w niedostępnym miejscu uciąć łeb śrubie. Ktoś robił otwór palnikiem w korpusie maszyny i zalało śrubę.

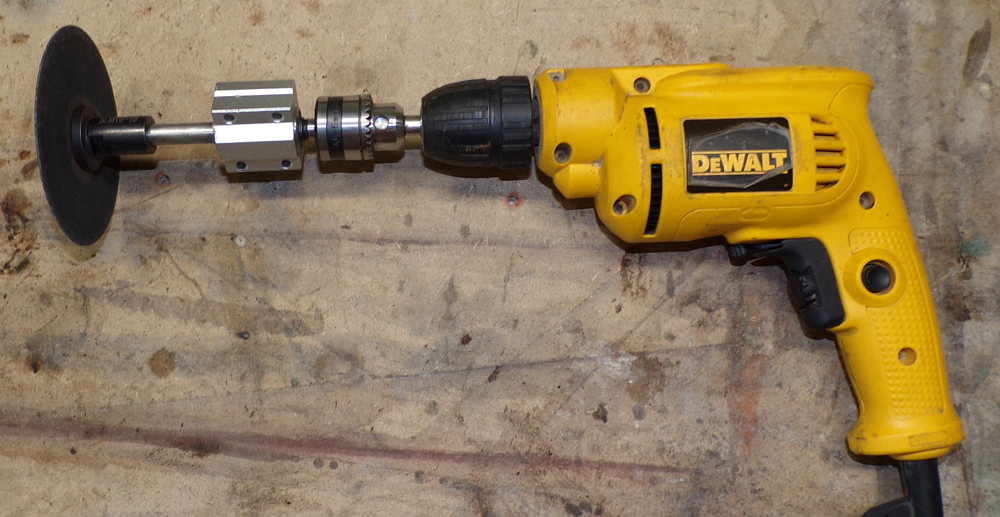

Żeby się tam dostać stworzyłem to.
Obrazek

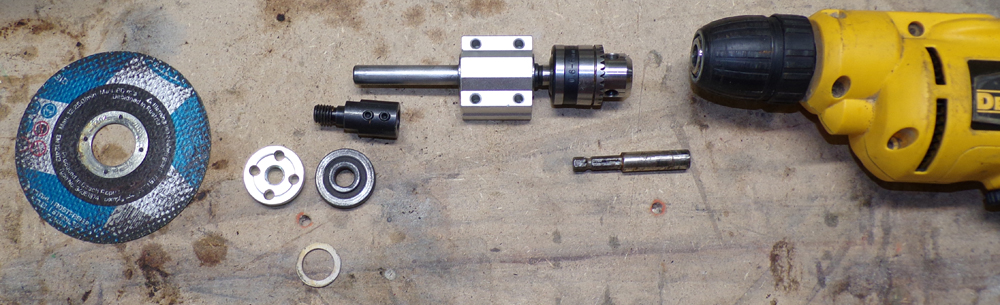

Od lewej
Stara zużyta tarcza do szlifierki.
Mocowanie do piłek z otworem fi16mm na wał silnika fi10mm, na dole pierścionek ze sklejki żeby zamontować tarczę z otworem 22mm
Mini głowica wiertarska do tokarki.
Przedłużka do bitów wkrętarki żeby połączyć to z wiertarką. Taka niby redukcja bo mały uchwyt może chyba chwycić max 6-8mm wiertło.
Obrazek



Awatar użytkownika

RomanJ4
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 8854
Rejestracja: 17 mar 2009, 08:55
Lokalizacja: Skępe

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#2

Post napisał: RomanJ4 » 02 sie 2019, 09:46

Dłutownica z ręcznej prasy zębatej
reczna-dlutownica-z-praski-zebatej-t49379.html
Obrazek Obrazek
pozdrawiam,
Roman


nanab
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 1
Posty: 95
Rejestracja: 01 paź 2018, 22:34

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#3

Post napisał: nanab » 03 sie 2019, 18:38

Jig do wiercenia pod kątem w kwadratowej rurce.
Obrazek
Obrazek

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 2984
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

Stary pomysł na biznes.

#4

Post napisał: pitsa » 04 sie 2019, 22:51

Fajnie jest mieć wiele pomysłów ale często trudno je zrealizować. ;-)

Obrazek

Nie mam rozbudowanego warsztatu ale jakoś sobie radzę. Na przykład z pomocą śrub. ;-)

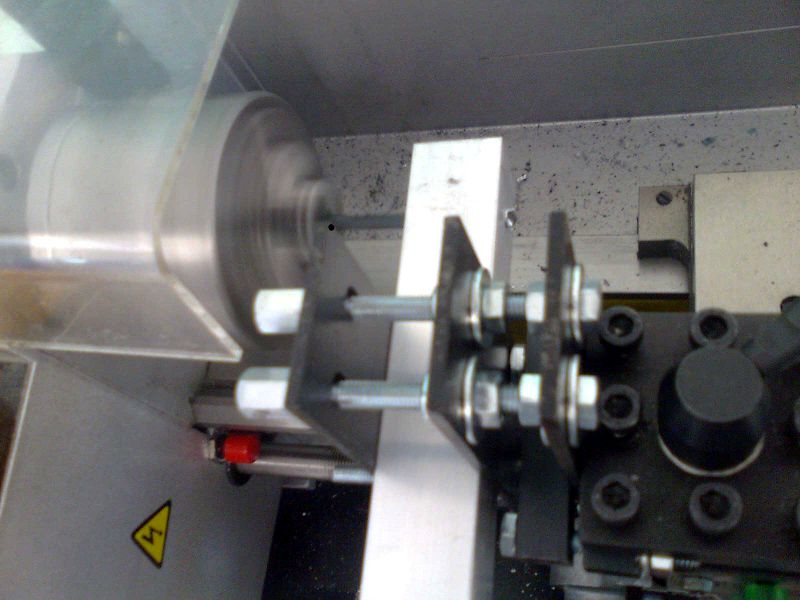

Tu z braku wiertarki stołowej, z blaszek wyciętych laserem i dwóch kawałków pręta kwadratowego, zrobiłem uchwyt do wiercenia na tokarce:

Obrazek

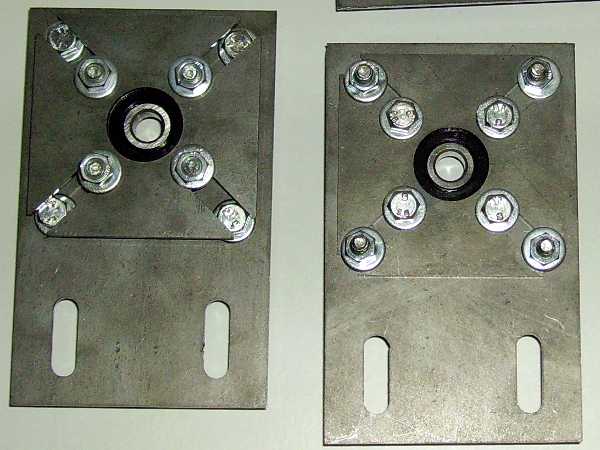

Dawno temu w prostym ploterze wymyśliłem z blaszek ciętych laserem uchwyt do łożyska.
Sprawdzałem pomysł czy da się zrobić coś funkcjonalnego maksymalnie ograniczając obróbkę na warsztacie.

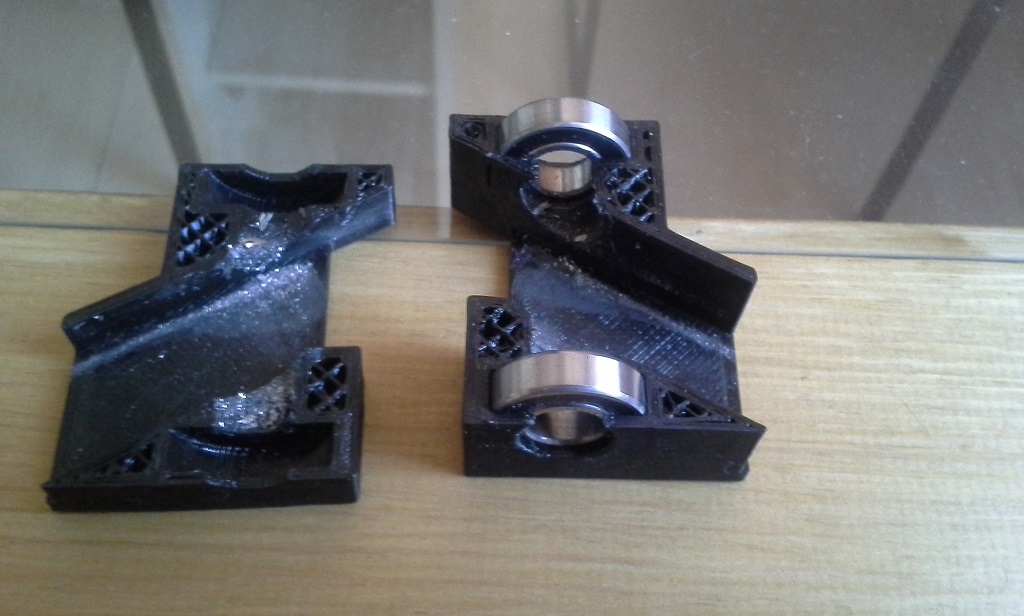

Obrazek

Tak to wyglądało po złożeniu:

Obrazek

Łatwiej było kupić normalną oprawkę do łożyska zamiast kombinować z tyloma śrubami.
Jednak zrobić coś po swojemu to taka rozrywka. ;-)

Całe to kombinowanie ze śrubami i blaszkami związane jest z dawnym pomysłem na "biznes".
Gdyby tak robić stalowe wycinanki techniczne tak jak puzzle 3d ze sklejki:
Obrazek

Pomysł polega na tym, że detale wycinane laserowo nie są z arkusza stali wyciągane. Do klienta wysyłana jest formatka w której przygotowane są odpowiednio mostki, trzymające detale na tyle mocno, że nie wypadną w przesyłce i na tyle "słabo", że da się wybić je bez większego problemu z pomocą starej deski, młotka i choćby śrubokręta jako przecinaka. :-)
A gdyby tak przygotować całą tą formatkę tak aby ani kawałek blachy się nie marnował to byłby hicior. ;-)
"wszystko umieć, nic nie robić" - dziadek kamara


strikexp
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 2707
Rejestracja: 31 mar 2017, 19:47
Lokalizacja: Warszawa

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#5

Post napisał: strikexp » 06 sie 2019, 00:34

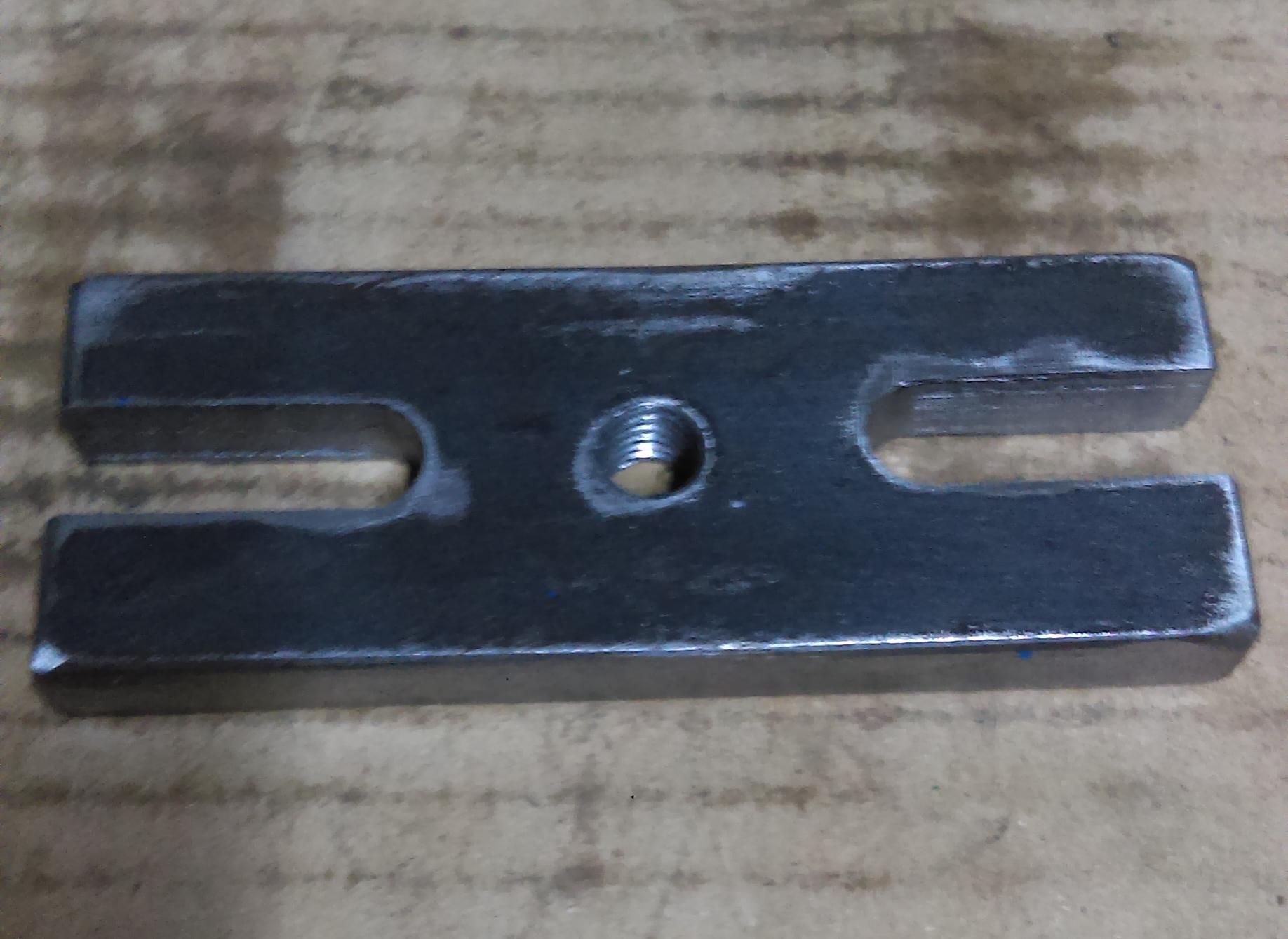

Pewnego razu miałem trochę czasu i wyrzeźbiłem na miniLathe i zośce ściągacz do łożysk. Którym później wymieniałem łożyska we wrzecienniku tokarki.
Obrazek
Obrazek
Obrazek
Obrazek


Avalyah
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1059
Rejestracja: 29 lis 2015, 00:38
Lokalizacja: Bielsko-Biała

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#6

Post napisał: Avalyah » 06 sie 2019, 19:11

Ja też często sobie drobne przyrządziki do toczenia serii robiłem, do łapania małych detali.

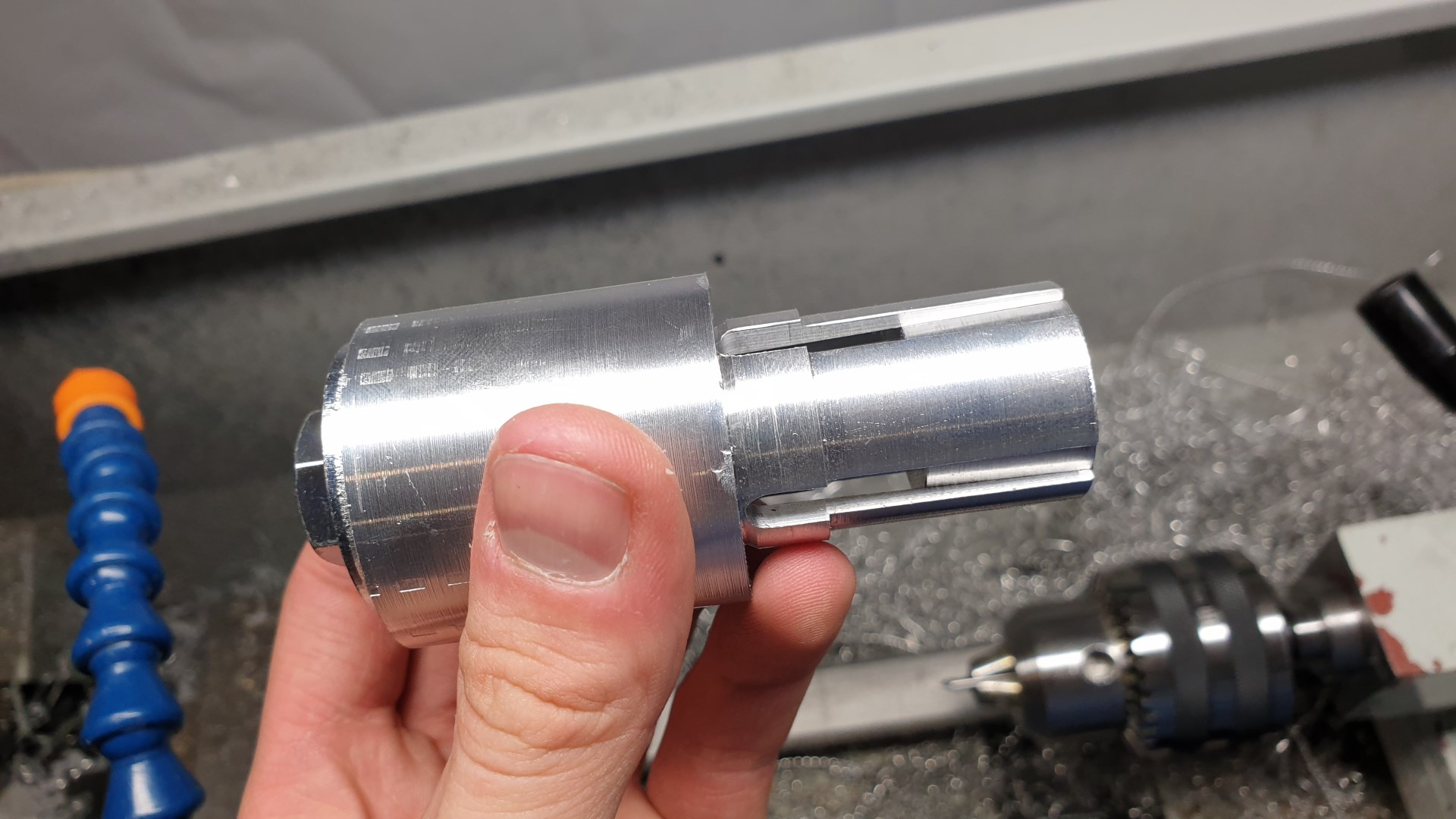

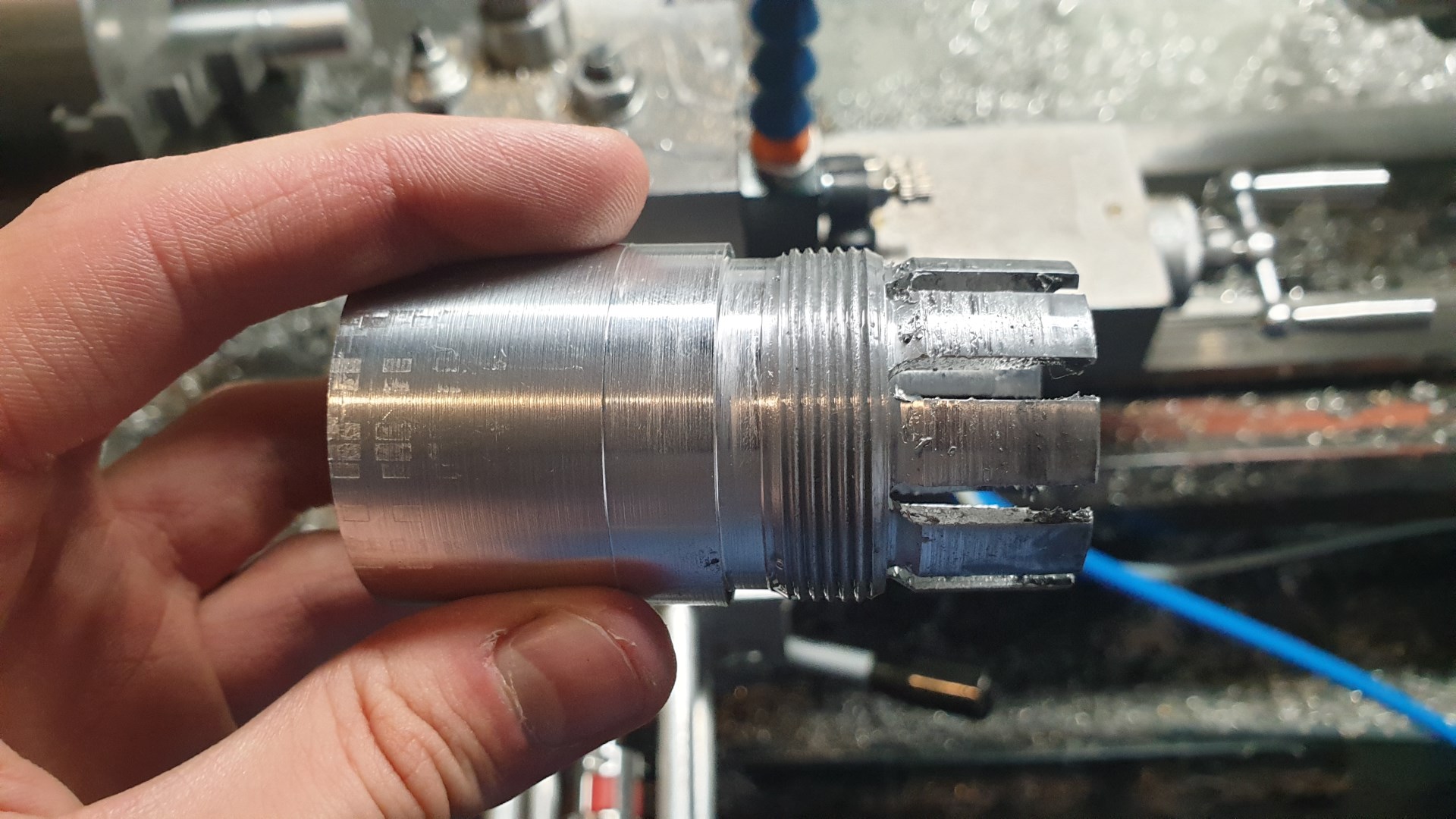

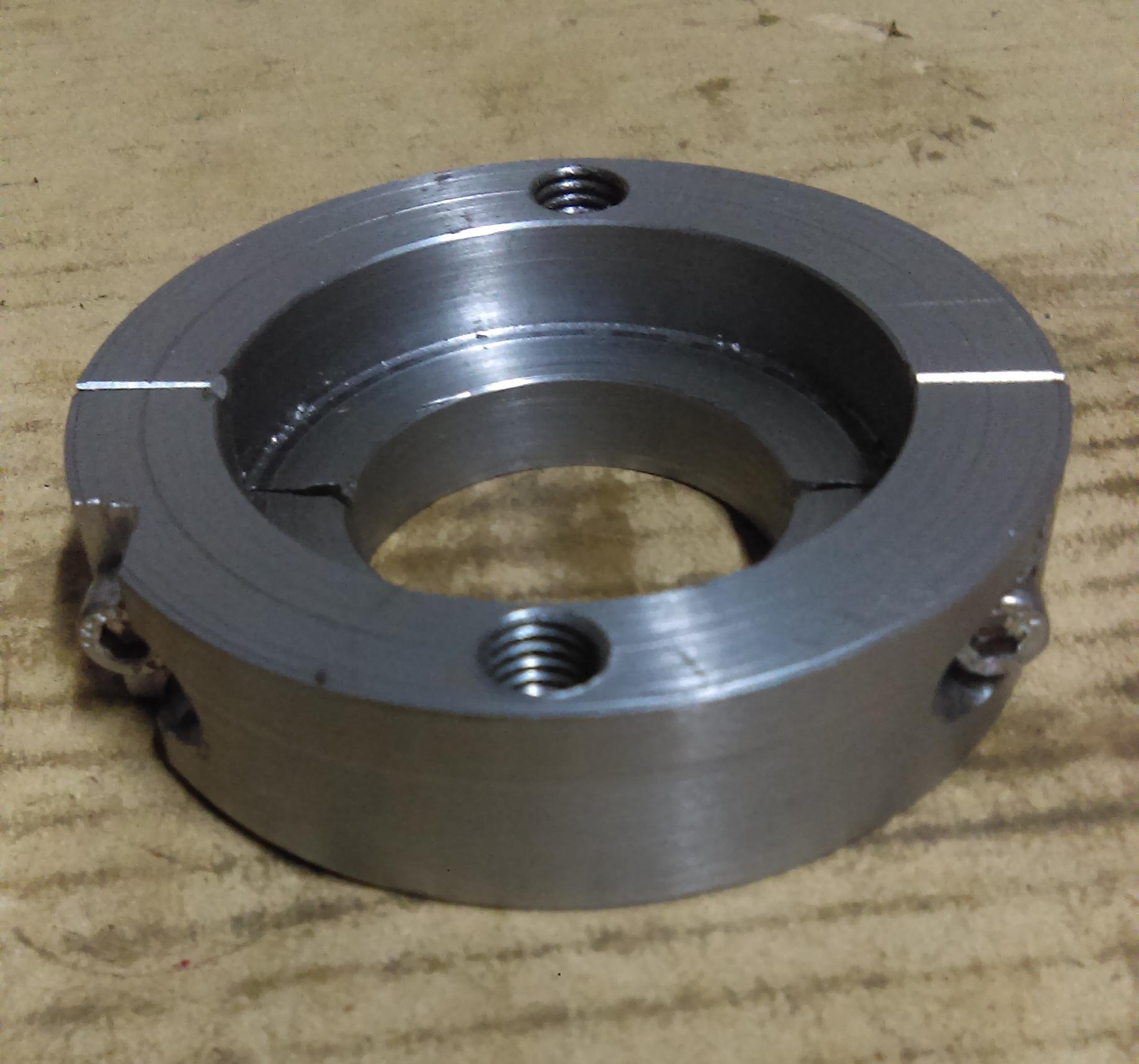

Od zewnątrz - tulejka zaciskowa na wymiar w wersji bieda:
ObrazekObrazek
Syfu nie uprzątałem, wióry wymieszane ze smarem ale sama tulejka dobrze działa całkiem. Otwór na nakrętce służy do przekręcania za pomocą wyjmowalnego uchwytu (zwykły wałek stalowy). Detal opiera się na mniejszej średnicy w środku, to dość wąski krążek.

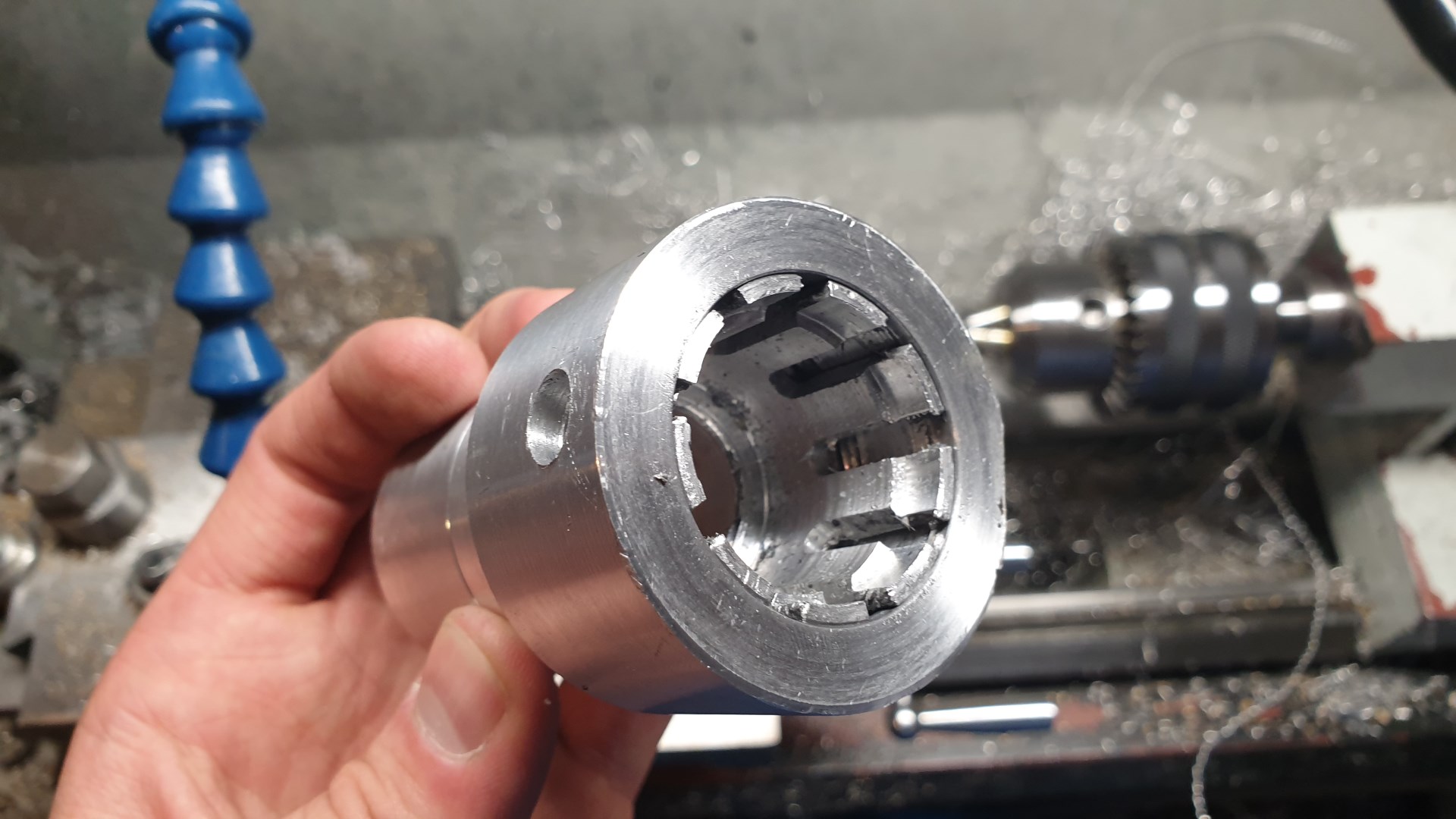

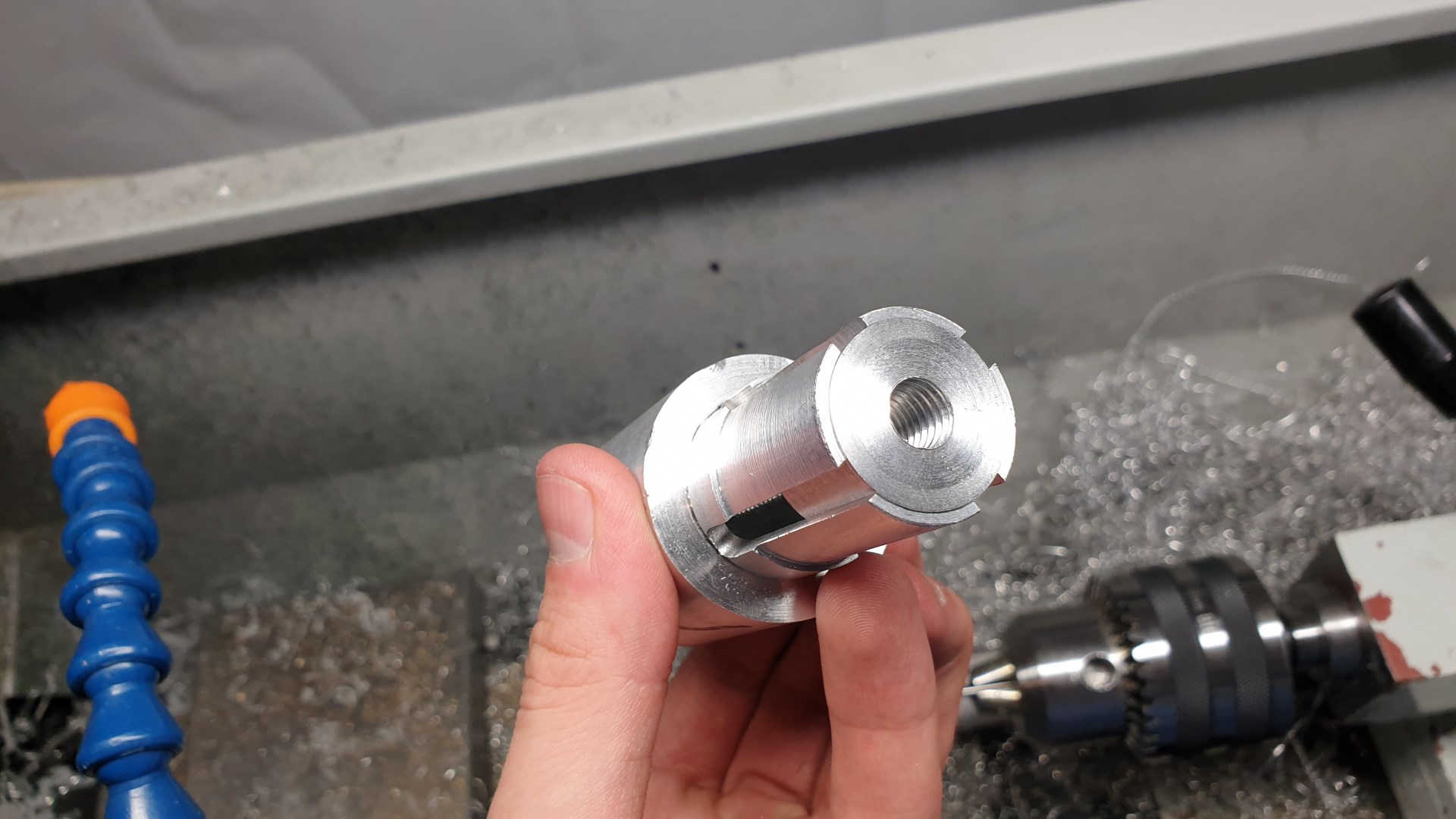

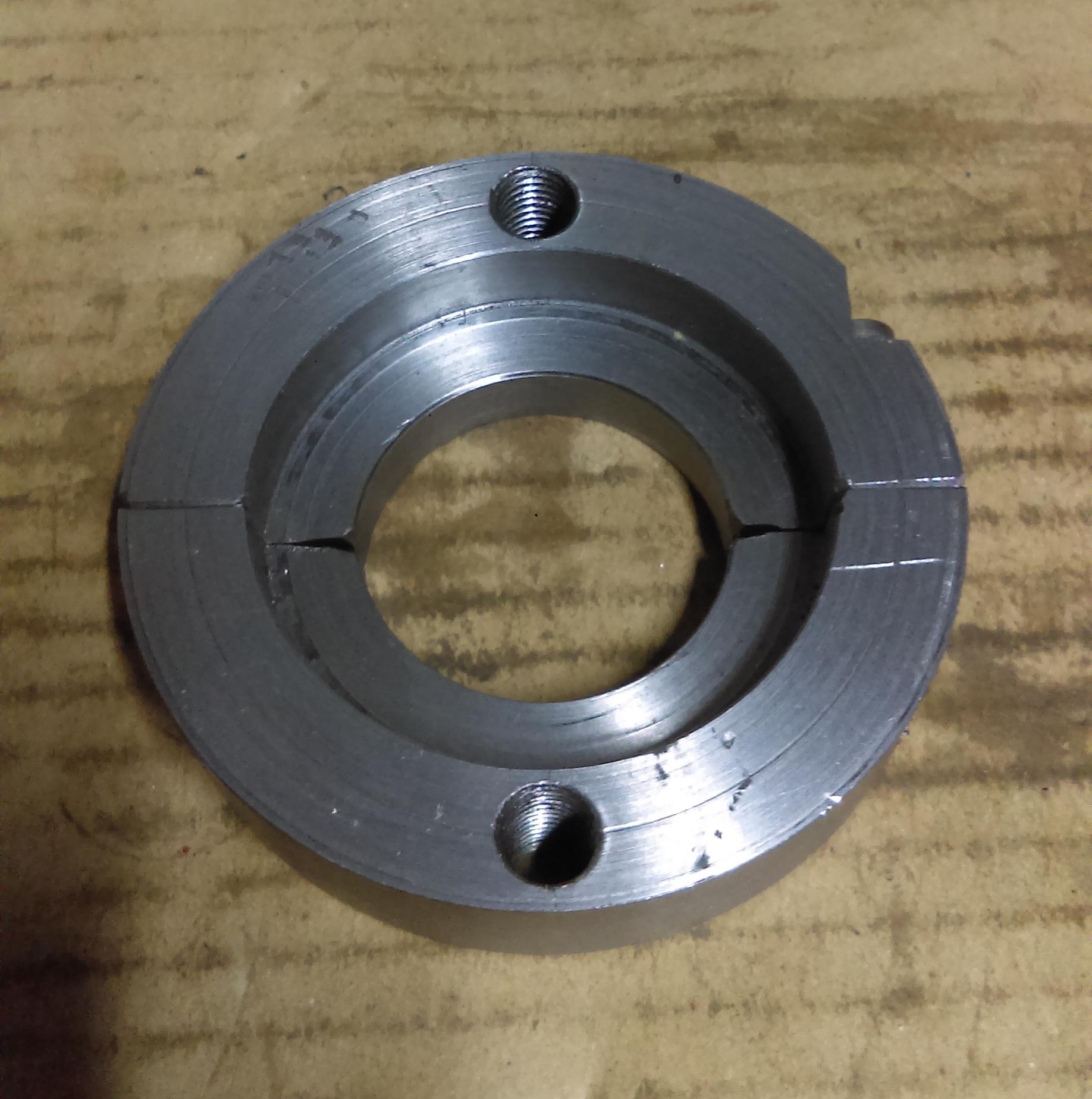

Od wewnątrz, tuleja rozprężna wersja również bieda, ale skoro działa...:
Obrazek Obrazek
Wygodniej by było, gdyby dało się od przodu zaciskać, bo teraz ta śruba jest schowana w uchwycie po zamocowaniu, ale to trochę więcej roboty a mi się spieszyło :mrgreen:

Awatar użytkownika

jarenio
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 1
Posty: 668
Rejestracja: 06 paź 2008, 22:48
Lokalizacja: TJE/KR
Kontakt:

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#7

Post napisał: jarenio » 07 sie 2019, 11:59

RomanJ4 pisze:
02 sie 2019, 09:46
Dłutownica z ręcznej prasy zębatej
reczna-dlutownica-z-praski-zebatej-t49379.html
Obrazek Obrazek
A my przerobiliśmy dłutownicę na prasę :D
Pozdrawiam; Jarek

Awatar użytkownika

RomanJ4
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 8854
Rejestracja: 17 mar 2009, 08:55
Lokalizacja: Skępe

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#8

Post napisał: RomanJ4 » 07 sie 2019, 12:45

jarenio pisze:
07 sie 2019, 11:59
RomanJ4 pisze:
02 sie 2019, 09:46
Dłutownica z ręcznej prasy zębatej
reczna-dlutownica-z-praski-zebatej-t49379.html
Obrazek Obrazek

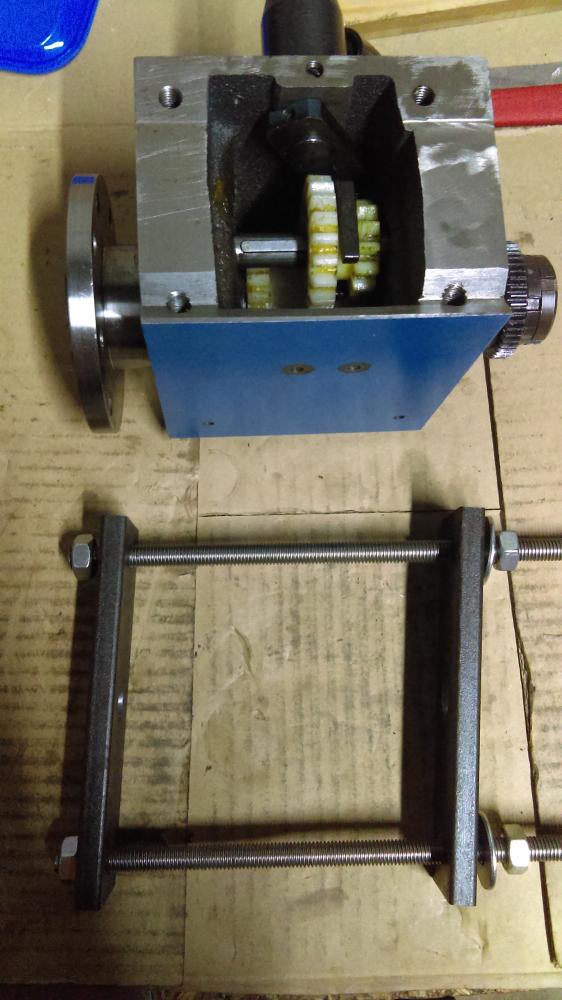

A my przerobiliśmy dłutownicę na prasę :D
ObrazekObrazek
pozdrawiam,
Roman

Awatar użytkownika

gothye
Sympatyk forum poziom 1 (min. 40)
Sympatyk forum poziom 1 (min. 40)
Posty w temacie: 1
Posty: 47
Rejestracja: 15 kwie 2009, 15:18
Lokalizacja: Płock

Re: Wasze dziwne wihajstry do zrobienia czegoś...

#9

Post napisał: gothye » 18 sie 2019, 07:54

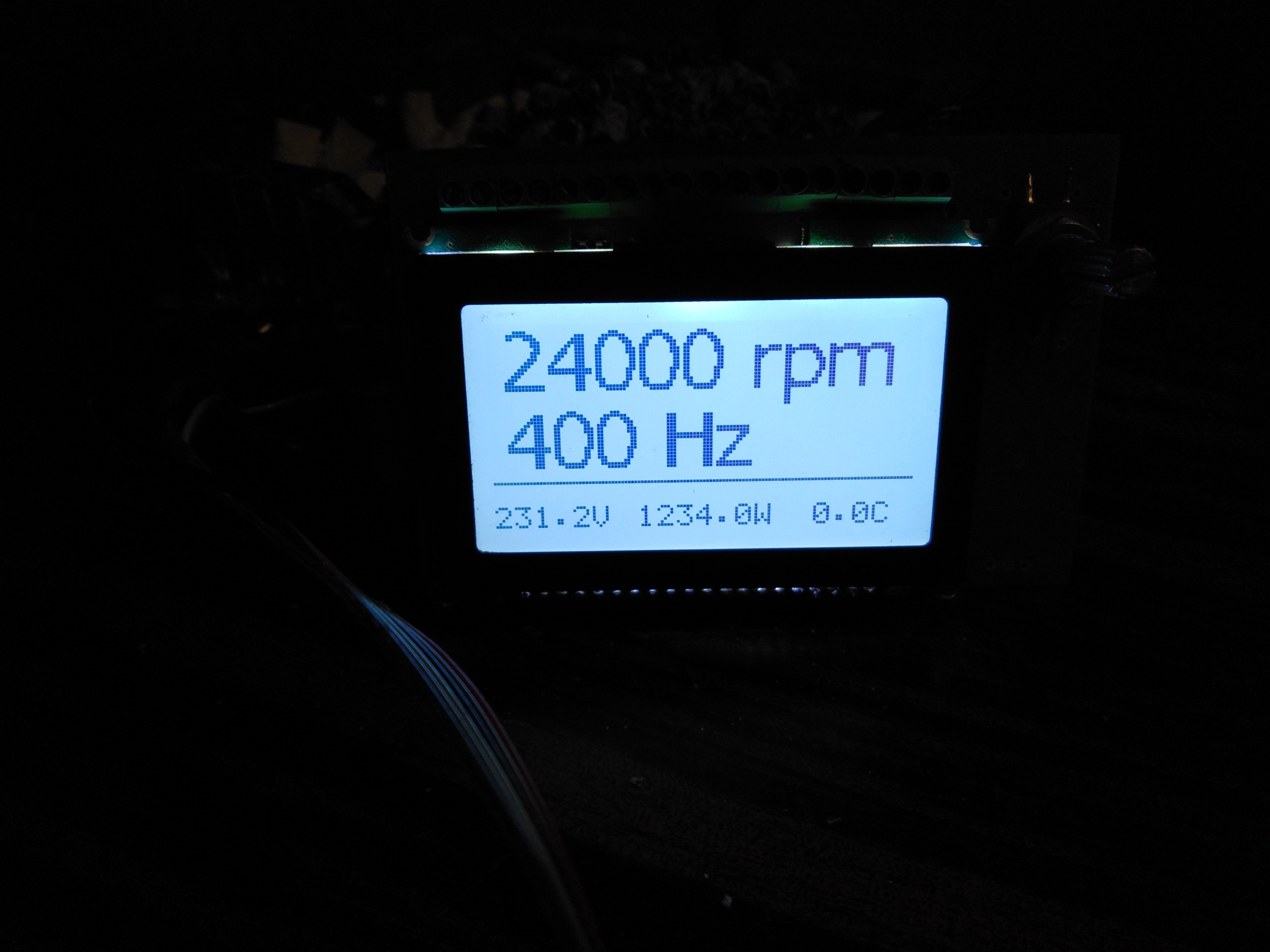

może nie mechanika ,ale do sterowania falownika (fabryczny panel zbyt kosztowny i mizerny względem obsługi)
modbus na atmega16 w trybie multimaster
- ustawianie obrotów
- start / stop
- temperatura wrzeciona (DS18b20) , falownika
- odczyt napięcia sieci / prądu pobieranego przez wrzeciono
Załączniki
