tokarka 2 tsb

#1

Post napisał: golot » 12 lis 2012, 22:54

Witam serdecznie

Trafiłem tutaj szukając informacji na temat Tokarki która to wpadła mi w ręce po kosztach złomu.
tokarka jest kompletna poza małymi brakami w kołach gitary, wrzeciono wymaga remontu (luzy na panewkach), silnik jest nie oryginalny i obłamana klapa wrzeciennika, reszta wygląda ok.

poszukuję informacji na temat tej tokarki, zdjęć tokarki oraz jej podzespołów , danych technicznych, zdjęć silnika (samego silnika także, oddam współczesny, także większej mocy).
Intryguje mnie jak była załączana odboczka, albo dokładniej jak rozłączane było duże koło zębate znajdujące się na wrzecionie (u mnie jest jakaś śróba wkręcona przez otwór w kole zębatym wprost to koła pasowego przekładni.

pozdrawiam Golot

ps poszukuję skrzyni biegów do TUE 35



Tagi:

Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 4256
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#2

Post napisał: BYDGOST » 12 lis 2012, 23:54

Witam na forum
Jeśli chodzi o 2TSB to jest polska przedwojenna tokarka z firmy ZPH Władysław Paschalski. Kilku użytkowników forum ma ją na stanie. Mam kilka zdjęć tej tokarki a najważniejsze to takie z tabliczką przełożeń gitary dla gwintów i posuwów. Nie jestem ich autorem to może na razie nie zamieszczę, ale myślę, że odezwą się użytkownicy tej tokarki.
Jeśli chodzi o TUE 35 to właśnie toczy się dyskusja nt remontu skrzyni biegów tej tokarki:
https://www.cnc.info.pl/topics56/po-zak ... htm#296727
Pomnik Ikara - Ku pamięci dawnego lotniska w Fordonie.


georgio
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 10
Posty: 12
Rejestracja: 17 sty 2005, 14:14
Lokalizacja: Kraków

#3

Post napisał: georgio » 13 lis 2012, 14:52

Też poszukiwałem info na temat tej tokarki .
Mam DTR do jednej z wersji tej tokarki.
Mogę zeskanować i podesłać.
Bardzo mało informacji w sieci jest na temat tej tokarki.
Musiałem stworzyć sobie od podstaw zestaw zębatek na śrubę pociągową 8 cali.
Załączam pliczek.

A odnośnie zdjęć to pisz co ci potrzebne kliknę i podeślę.
Załączniki
GWINTY.xls
(320 KiB) Pobrany 3600 razy


mrozanski
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 18
Posty: 807
Rejestracja: 06 lis 2006, 19:05
Lokalizacja: wlkp.

#4

Post napisał: mrozanski » 13 lis 2012, 15:56

georgio pisze:Mam DTR do jednej z wersji tej tokarki.
wrzuc na forum chetnie zobacze bo tez mam ta tokarke.
jesli chodzi o kola zmianowe to trzeba zwrocic uwage bo wycgodzily wersje ze sruba 6zw/cal

silnik tam byl cos kolo 0,6 kw ok 900 obr/min.
ja zamiast tej sruby w kole zebatym mam kolek przekladany przez kolo zebate odboczki i kolo pasowe. gdzies o tym byla rozmowa na forum. Tabele gwintów tez mam ale do tokarki ktora ma srube pociagowa 8zw/cal. najpierw musisz spr jaka masz srube ;)


Autor tematu
golot
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 32
Posty: 91
Rejestracja: 12 lis 2012, 21:59
Lokalizacja: Szczytno

#5

Post napisał: golot » 13 lis 2012, 19:40

georgio pisze:Też poszukiwałem info na temat tej tokarki .
Mam DTR do jednej z wersji tej tokarki.
Mogę zeskanować i podesłać..
Dzięki,było by super, adres mailowy wyślę Tobie na priv
georgio pisze: Bardzo mało informacji w sieci jest na temat tej tokarki.
.
Fakt, znalazłem tylko kilka zdjęć nic więcej, ogólnie tokarka ciekawa i chętnie bym ją zobaczył w pracy.
georgio pisze: Musiałem stworzyć sobie od podstaw zestaw zębatek na śrubę pociągową 8 cali.
Załączam pliczek.
.
Dzięki wielkie przyda się na pewno, też mam braki jak sądzę w kołach gitary.
georgio pisze: A odnośnie zdjęć to pisz co ci potrzebne kliknę i podeślę.
może łatwiej będzie jak i ja pokażę zdjęcia.

Sama tokareczka wygląda w tej chwili tak:
Obrazek

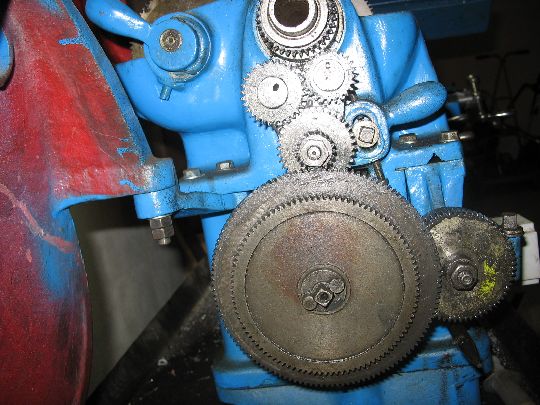

intryguje mnie jak wyglądała dźwignia załączająca gitarę, u mnie jest to jakaś samoróbka:
Obrazek

moje koło zębate odboczki ma małe uszkodzenie. Czy w miejscu gdzie brak jest materiału, a mam zawiązany drut był jakiś zatrzask?:
Obrazek

łoże wygląda tak:
Obrazek
są też małe braki w łożu, można coś z tym zrobić?:
Obrazek

nakrętka śruby (8 zwojów na cal) jakaś podejrzana mechanizm zamykający jest spawany, jak było w oryginale ?
Obrazek

no i sama tabliczka:
Obrazek

jakość zdjęć marna za co z przepraszam, jak tylko odnajdę kartę do aparatu zrobię lepsze fotki.

link do zdjęć na pikasie:2TSB

Tak z czystej ciekawości z którego roku może pochodzić moja tokarka ?
ile może ważyć.
ogólnie chętnie dowiem się coś więcej na jej temat.
z góry dziękuję, pozdrawiam
Golot

Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 4256
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#6

Post napisał: BYDGOST » 13 lis 2012, 23:48

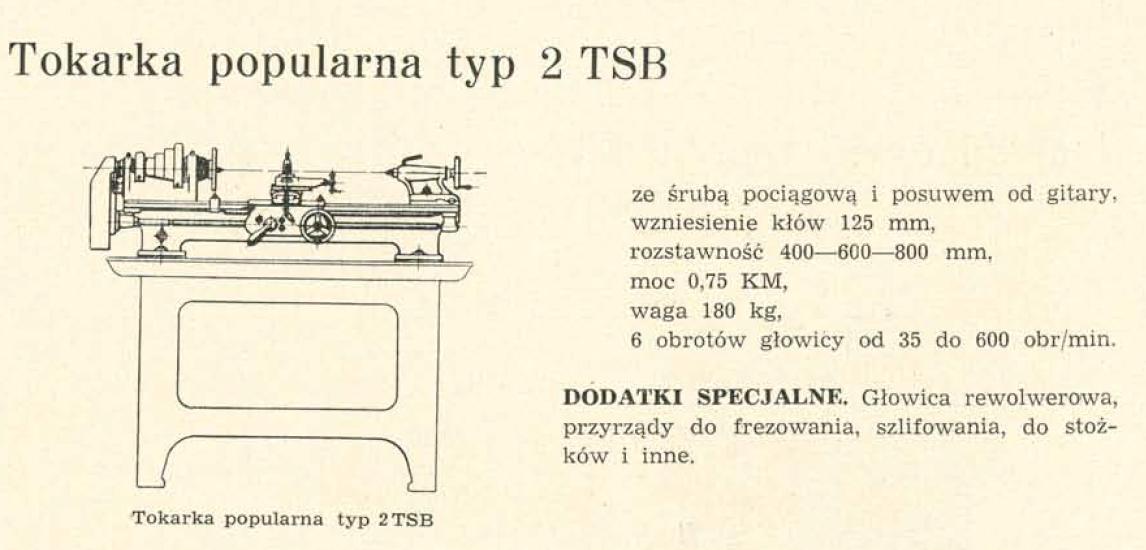

Tylko tyle znalazłem w katalogu:
Przynajmniej podana jest waga i nieco innych parametrów.
Obrazek
Pomnik Ikara - Ku pamięci dawnego lotniska w Fordonie.


georgio
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 10
Posty: 12
Rejestracja: 17 sty 2005, 14:14
Lokalizacja: Kraków

#7

Post napisał: georgio » 14 lis 2012, 11:12

ok DTR-a już zeskanowana.Wysłałem na prv.
Trochę było problemu z kontrastem ,ale wydaje mi się ,że jest ok.Jak by co to dajcie znać zeskanuję ponownie.
Jaka jest max wielkość pliku jaki można na forum położyć?
DTR-ka ma 75 Mb i nie udało mi się jej załadować.
Po kliknięciu w "Dozwolone rozszerzenia i rozmiary" pokazują się tylko dozwolone rozszerzania pliku.Wielkość jest nie widoczna.

Odnośnie uszkodzeń to przeglądnij DTR -kę.Myślę ,że dużo wyjaśni.
Co do zdjęć oryginału to zrobię dopiero dzisiaj popołudniu.
intryguje mnie jak wyglądała dźwignia załączająca gitarę, u mnie jest to jakaś samoróbka:
Wydaj mi się ,że twoje rozwiązanie nawet lepsze. U mnie przy zmianie kierunku obrotów wyskakuje.Trzeba mocniej dokręcać śrubę mocującą.Zdjęcie prześlę popołudniu.
są też małe braki w łożu, można coś z tym zrobić?:
muszę sprawdzić u siebie ,ale ze zdjęcia widzę ,że łoże jest przykręcane śrubami i można by zamienić je ze sobą obracając o 180 stopni.


marek_marian
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 3
Rejestracja: 24 kwie 2011, 20:22
Lokalizacja: Kutno

#8

Post napisał: marek_marian » 14 lis 2012, 11:37

Do "georgio" .
Jeśli możesz to też jestem zainteresowany tą DTR-ką.
posiadam ten model(rocznik z tabliczki 1949)i nic poza tabelą gwintów .

z góry dziękuję pozdrawiam

Marek.


georgio
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 10
Posty: 12
Rejestracja: 17 sty 2005, 14:14
Lokalizacja: Kraków

#9

Post napisał: georgio » 14 lis 2012, 12:14

marek_marian
Ja mam tokarkę z 59 i 8 ''.DTR-ka która przesłałem ci na emaila jest do 6''.
Tylko taka posiadam :(

golot

znalazłem u siebie na dysku kilka fotek 2TSB.
To nie moja ,ale czym więcej na jej temat w sieci tym lepiej dla userów.

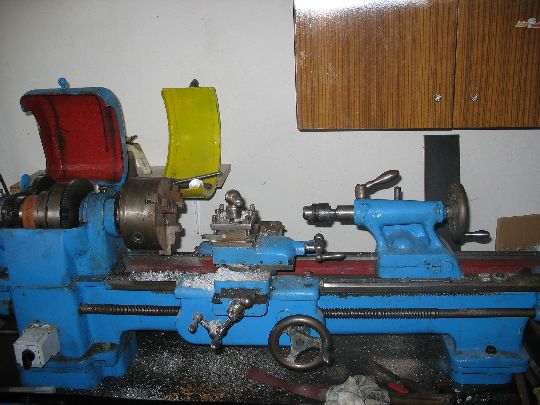

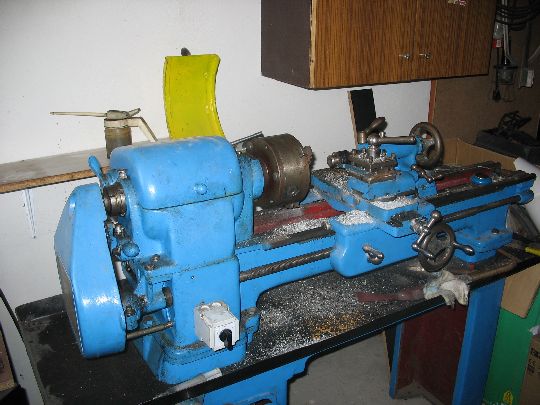

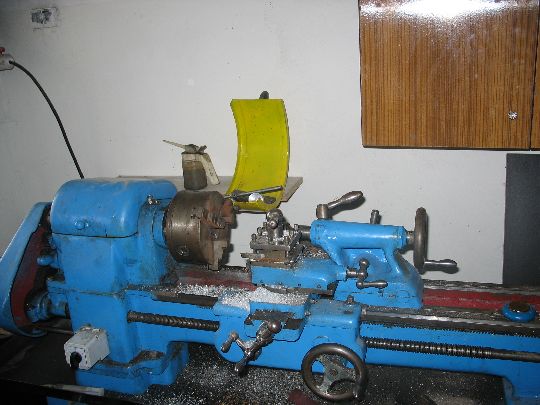

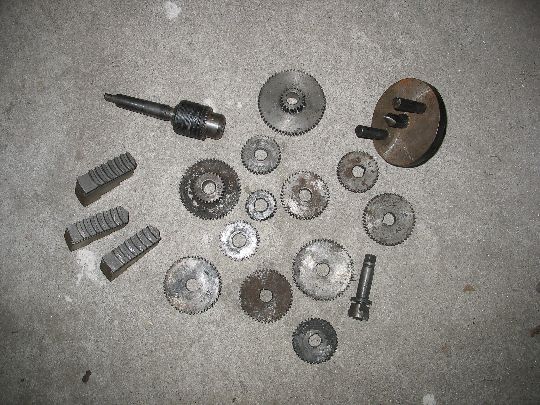

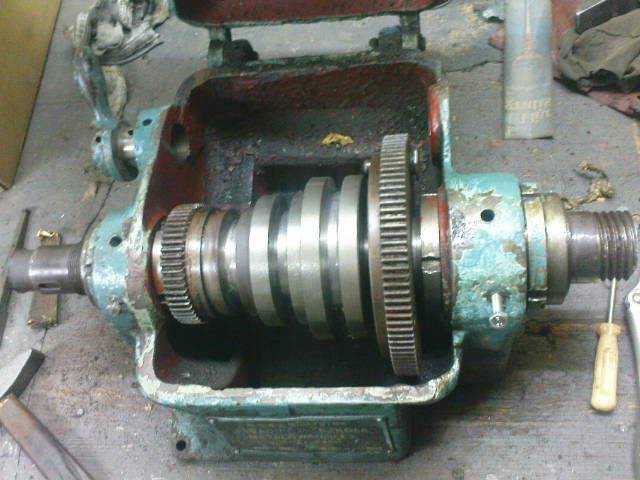

Tu chyba jakaś przeróbka na koła pasowe.Pytałeś o załączanie odbocznika.Na tym zdjęciu widać po prawej stronie taki mały bolec na tym dużym kole zębowym.Podciągając go trochę w prawo,odłączała się obroty.Można wtedy dołączyć odbocznik.Sprawdziłem w DTR-ce strona 23 PDF -u RYS.06 numer elementu 78

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

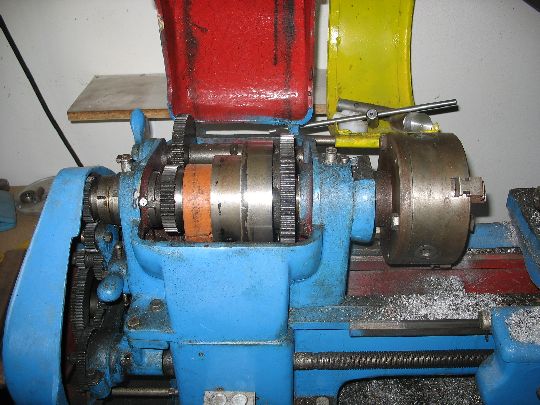

Ja mam na taki pas.Zastanawiam się czy to po czym on się obraca trzeba jakimś 'lepiszczem' posmarować ?.

Obrazek

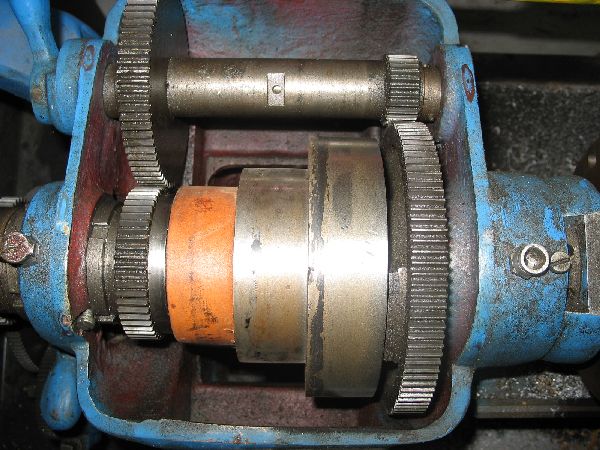

Tu masz to o co pytałeś wcześniej.Mogę podesłać szczegółowe zdjęcia,ale wieczorem.

Obrazek

Obrazek


mrozanski
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 18
Posty: 807
Rejestracja: 06 lis 2006, 19:05
Lokalizacja: wlkp.

#10

Post napisał: mrozanski » 14 lis 2012, 12:37

muszę sprawdzić u siebie ,ale ze zdjęcia widzę ,że łoże jest przykręcane śrubami i można by zamienić je ze sobą obracając o 180 stopni.
sruby ktore widac sa od listwy zebatej. loze to jeden odlew. ze zdjec wynika ze ktos wycial czesciowo prowadnice od konika zeby zwiekszyc srednice toczenia. niestety nic z tym sie nie zrobi ale jest to w takim miejscu ze konikiem sie tam raczej nie jezdzi
