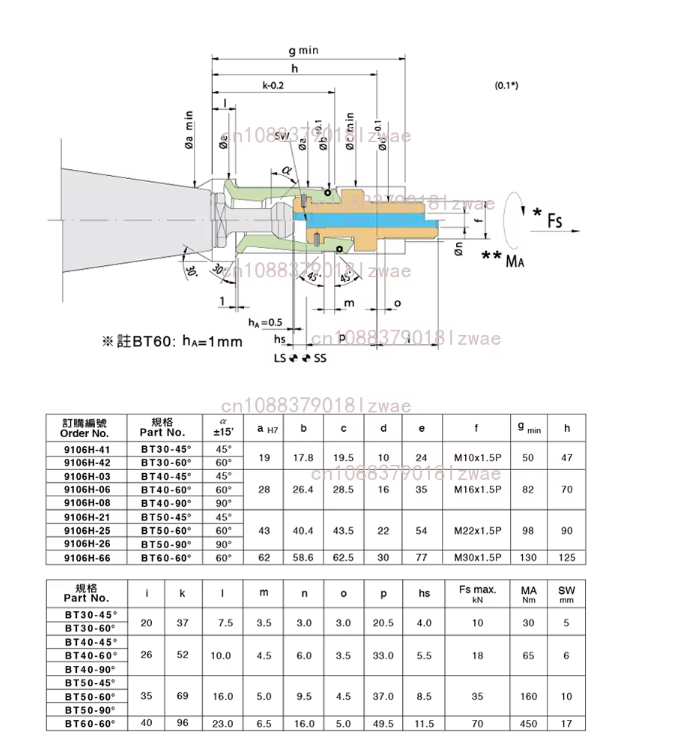

Wygląda na to że wymiary gniazda są podane przez producenta:

Podeślij więcej szczegółów co i jak chcesz obrabiać. natomiast na pierwszy rzut oka konstrukcja bardzo delikatna, wiotka. Pomyśl o przykręceniu stołu do jakiejś płyty od dołu - to na pewno pomoże. Do tego "zastrzały" czy narożniki dla bramy w "Z". Śruby trapezowe wymień na kulowe. Wałki bez podparci...

Moim zdaniem wygląda to na poliuretan - wałki często dostępne są właśnie w takim żółtym kolorze. Link pierwszy z brzegu https://techniczny24.com/prety/poliuretan-pur-70x500-mm?gad_source=1&gad_campaignid=21838304579&gbraid=0AAAAAD2MjTGJt-gVEPHfRudDi8-py89-m&gclid=CjwKCAjwpMTCBhA-EiwA_-MsmcSSOBoAfLo6...

Solid Edge od Simensa ma darmowy moduł do rysunków 2d płaskich z możliwością parametryzacji. Do opisanego celu idealna sprawa

Spróbuj może kleje oparte o poliuretany, dostępne są wiążące pod wpływem wilgoci z otoczenia lub temperatury. Istotne natomiast będzie przygotowanie powierzchni szkła (primerowanie) - systemy do wklejania szyb samochodowych.

Powierzchni domyślnie nie widać w środowisku złożenia można je włączyć wybierając "pokaż/ukryj komponent" naciskając prawym klawiszem myszki na konkretną część w drzewku. Co do pogrubienia to spróbuj ukryć tymczasowo bryłę - będzie lepiej widać krawędzie powierzchni, rozciągnij powierzchnie o parę m...

W menu "powierzchnie" jest opcja "ograniczona" zaznacz sobie krawędzie które Ciebie interesują, następnie tak utworzonej powierzchni można nadać grubość poleceniem "Pogrubienie". Narysowanie szkicu plastra miodu i utworzenie wycięcia już pewnie ogarniesz. Jak coś to pisz.

veez pisze: ↑

25 wrz 2023, 09:38

Dodane 2 minuty 27 sekundy:
.

Te wzory to chyba z '39 jeszcze

Myślę że jeżeli są to jednostkowe tematy to nie ma sensu inwestować w zakup skanera. Kilkukrotnie korzystałem z oferty firm zajmujących się takimi usługami i było całkiem OK. Ze swojej strony mogę polecić https://www.dgt-nc.pl/

https://www.directindustry.com/prod/osc ... 30943.html
Coś takiego, albo niżej budżetowego szlifierka kątowa na szynie + napęd + stół z regulowanymi bazami + odciąg
