OUS 1 - wersja katowicka

oswiecimskie pisze:........A co do planszajby jak wczesniej pisales topowiem ci ze duza sie przydaje;) bo mozna ją zapiąc zamiast imaka w suport i uzywac jak uchwyt przy frezowaniu;)

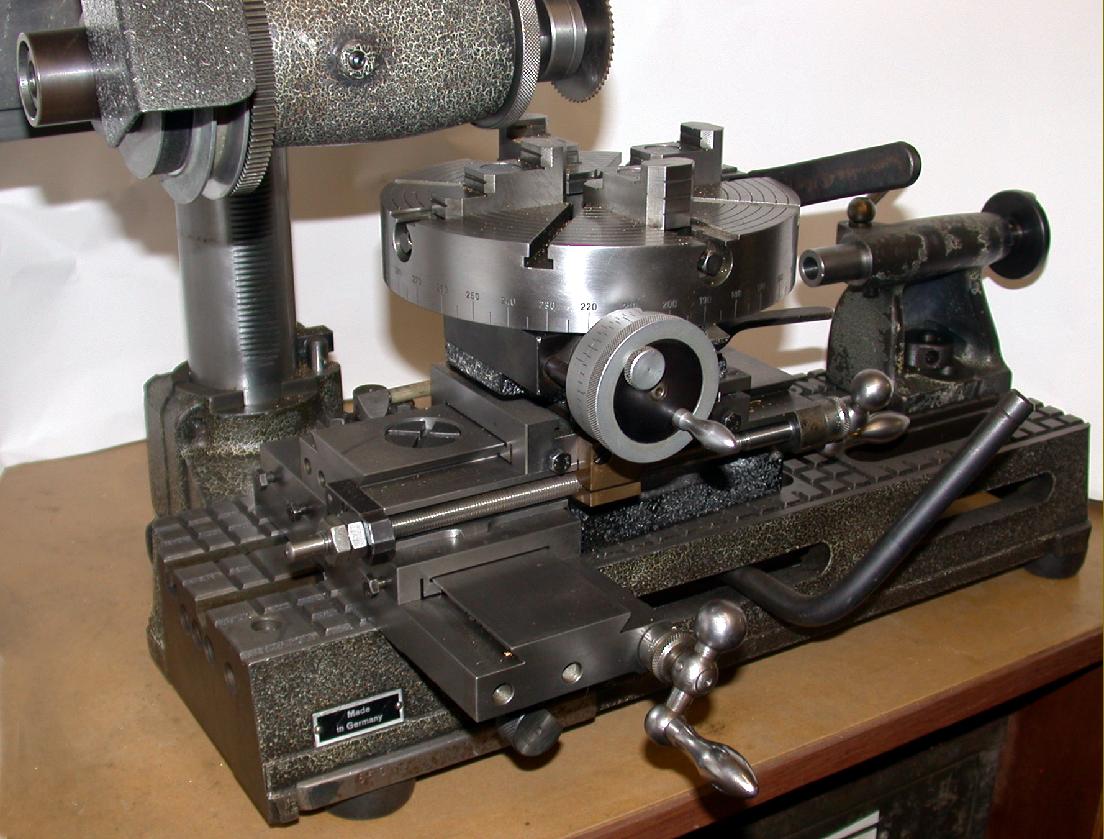

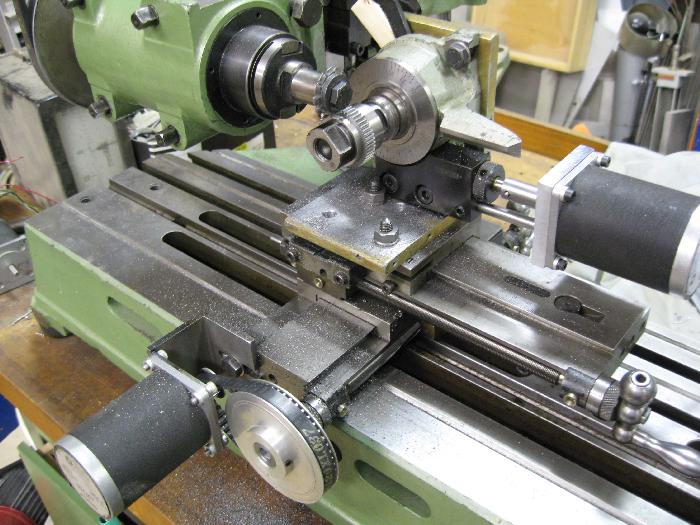

W połączeniu z podzielnicą można zrobić coś takiego ( to akurat zagraniczna wersja OUSa):

Andrzej 40 pisze: [ Dodano: 2011-12-12, 22:05 ]

Zbych07 pisze: Żeby zmienić pozycję tarczki, trzeba przełożyć kołek pozycjonujący do drugiego otworu w korpusie.
Czyli są tylko dwa możliwe ustawienia tarczki różniące się o 90°. OK - to rozumiem, ale po ki czort została na tarczce nacięta skala kątowa 0-90° co 1° ???.

Po usunięciu kołka można ustawiać co 1 stopień.

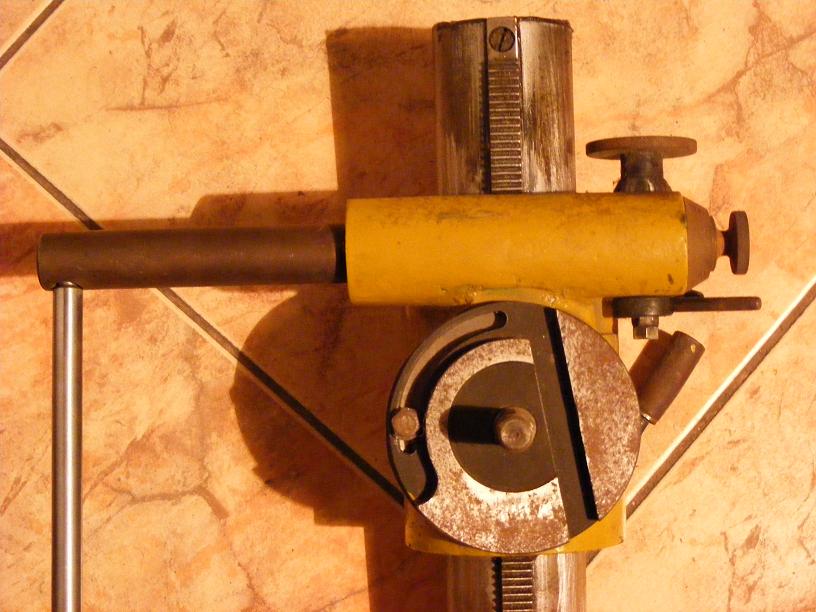

Przyznam że o tym nie pomyślałem. Tyle że trudno sobie wyobrazić żeby coś takiego:




wytrzymało długo w takiej pozycji bez zakołkowania :



Do takich konfiguracji trzeba by nieco usprawnić tarczę pośrednią :

mariuszbroda pisze:Witam,
o matko,co Was tak wzięło z tym OUS-em
wiedziałem,że to cudo jest,ale nie wiedziałem,że aż takie
już mnie bierze,już to czuję-takiej jeszcze nie mam
Pozdrawiam.

tomcat65 pisze:

mariuszbroda pisze:,co Was tak wzięło z tym OUS-em

Bo to zabytek światowej klasy i ku chwale ojczyzny ocalić go trza od zapomnienia

W czasach chińskiego potopu jestem zdecydowanie ZA.
Na początek byłoby Miło gdyby Administracja Forum zechciała ... wreszcie dla tej maszynki założyć oddzielny kącik - Chinole już taki mają.

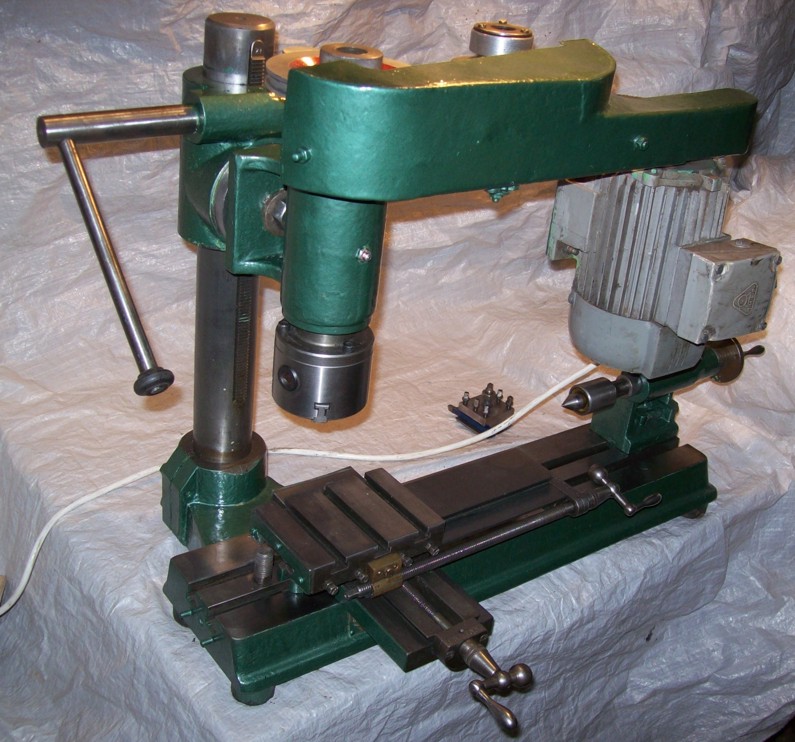

Jak dobrze pójdzie to może któraś z naszych OUSo maszynek przekroczy ten magiczny próg:

tomcat65 pisze: Rozumiem, że do trzech wolnych UVW 3 fazy, masa do osobnej śrubki ( tak chyba było, bo resztki przewodu jeszcze były ), a piąty przewód na obudowę silnika - mam pięciożyłową instalację.

Może mi ktoś tak prosto i węzłowato, prawie łopatologicznie wyjaśnić, jaka jest różnica w podłączaniu silników w gwiazdę i trójkąt i od czego to zależy, do czego służy itp. Wiem, że stosuje się taką zamianę podczas rozruchu, ale to chyba dla dużych mocy. Raz na kilka lat muszę podłączyć jakiś silnik i chciałbym wiedzieć.

Tu niestety musi wypowiedzieć się Ktoś Kto się na tym zna.
Szkoda by było żeby silnik okrył się dymem.
Jeśli nikt się nie wypowie warto to pytanie zadać w oddzielnym wątku , do OUSoCholików ( ciekawe co się takim wszywa) nie wszyscy zaglądają .

Silnik łączymy w gwiazdę w większości przypadków. Ma wtedy łatwy rozruch ale mniejszą sprawność. Przełącznik gwiazda/trójkąt stosuje się w większych silnikach, na trójkąt przełącza się po uzyskaniu przez silnik obrotów. Silniki zasilane z falownika łączymy zawsze w trójkąt.

MlKl pisze:Silnik łączymy w gwiazdę w większości przypadków. Ma wtedy łatwy rozruch ale mniejszą sprawność. Przełącznik gwiazda/trójkąt stosuje się w większych silnikach, na trójkąt przełącza się po uzyskaniu przez silnik obrotów. Silniki zasilane z falownika łączymy zawsze w trójkąt.

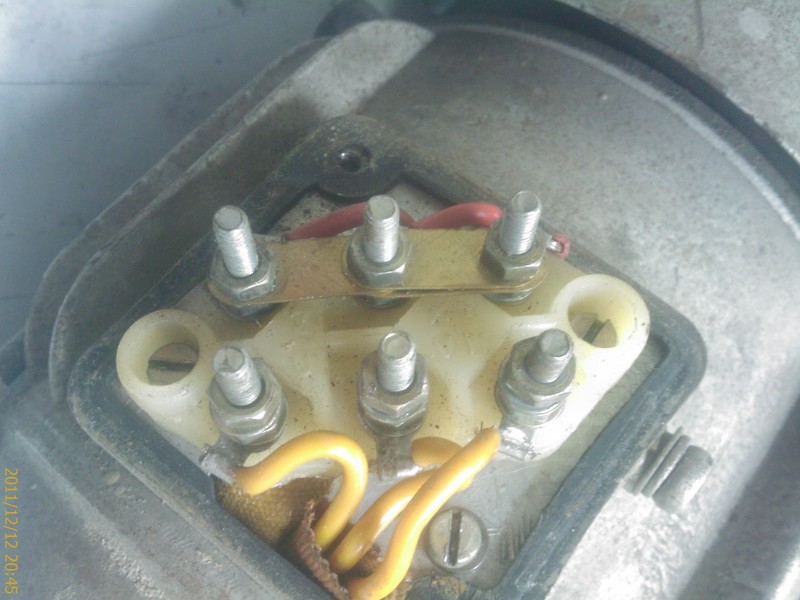

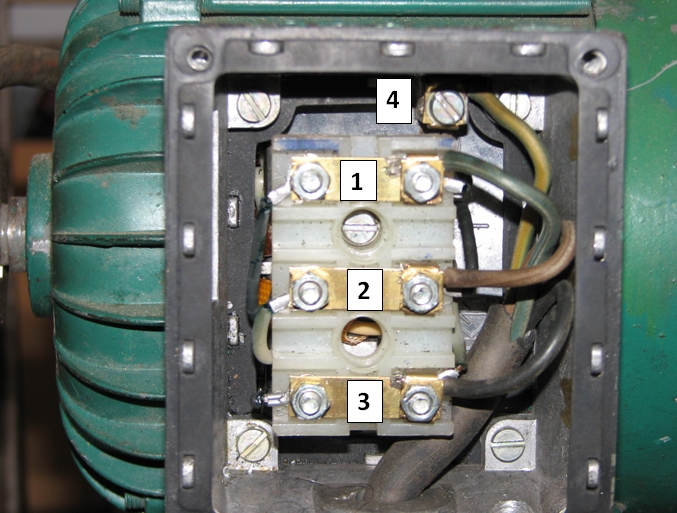

Czyli moje wygląda tak ( trójkąt ) bo używam falownika:




a tomcat65 ma tak ( gwiazda ) bo bez falownika silnik wtedy pracuje lepiej.




------
Idą swięta, gwiada wydaje się bardziej stosowna


Dzięki MlKl za informację. Miejmy nadzieję, że Autor wątku przyzna Ci punkcik ( narazie trzyma fason i nie płaci ).



Kol. tomcat65 pewnie dręczy jeszcze jedno pytanie : Gdzie podłączyć ten piąty kabel

IMHO nigdzie. Trzy kable to fazy - łączymy do końcówek uzwojeń zgodnie z wybranym schematem. Uziemienie do śruby na obudowie silnika. A zero izolujemy - nie ma dla niego żadnego zastosowania w tym układzie. Gdyby tam była np lampka podświetlająca na 220 volt - zero by się przydało.

Najczęściej jednak podświetlanie maszyny realizujemy z osobnej instalacji 220 V - zabezpieczonej zdecydowanie mniejszym bezpiecznikiem.

Dzięki wszystkim za informacje, ale i tak od czytania różnych wypowiedzi na innych forach, np. elektryków, mam taki mętlik, że hej:), silniki synchroniczne, niesynchroniczne - a skąd mnie wiedzieć jaki/e u mnie ? - jedne można, inne nie, przestawiać z gwiazdy w trójkąt.
Wezmę (zł)omomierz) i pomierzę silnik.

Punkciki będą ( w najbliższej pięciolatce )

wreszcie dla tej maszynki założyć oddzielny kącik - Chinole już taki mają

i tu racja, " cudze chwalicie, ... "
Tak na marginesie, oświęcimska szkoła salezjanów dalej funkcjonuje i ma w ofercie nowe OUS'y .

Pomysł na przerobioną tarczę, z rowkiem zamiast otworów, jest ciekawy, tylko czy to dobrze trzyma.

tomcat65 pisze: Tak na marginesie, oświęcimska szkoła salezjanów dalej funkcjonuje i ma w ofercie nowe OUS'y .

Próbowałem to wygooglać. Udało mi się znaleźć, że certyfikują z sieci CISCO, ECDL, mają orkiestrę, ale o najważniejszym nie udało mi się znaleźć...

Zienek pisze:

tomcat65 pisze: Tak na marginesie, oświęcimska szkoła salezjanów dalej funkcjonuje i ma w ofercie nowe OUS'y .

Próbowałem to wygooglać. Udało mi się znaleźć, że certyfikują z sieci CISCO, ECDL, mają orkiestrę, ale o najważniejszym nie udało mi się znaleźć...

No ja też, próbowałem.
Ważne, że mają orkiestrę, my na forum mamy mamy artystów co przy pomocy
Macha i silników krokowych potrafią wygrywać melodie - może nawiążemy współpracę.

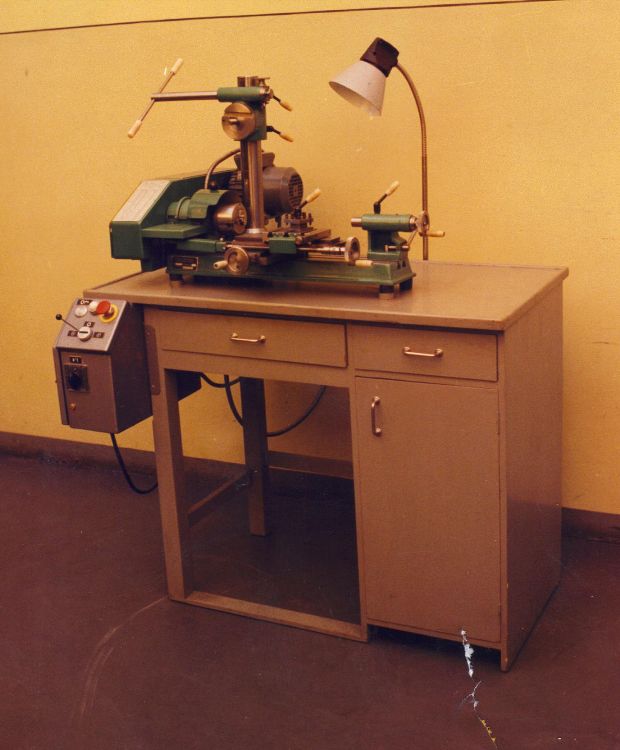

Na stronie warsztatów szkolnych pod szyldem " oferta warsztatów" jedna fotka nowego-starego Ousa jest:


trochę mało widać. Kiedyś widziałem ją na Allegro ( jeśli dobrze pamiętam 3500 - kup teraz),
a ponieważ jestem OUSocholikiem gdzieś te fotki mam ( i wielu innych OUSów) .

Nie tego oczekiwałem
Nasze po tuningu będą Lepsze.


============

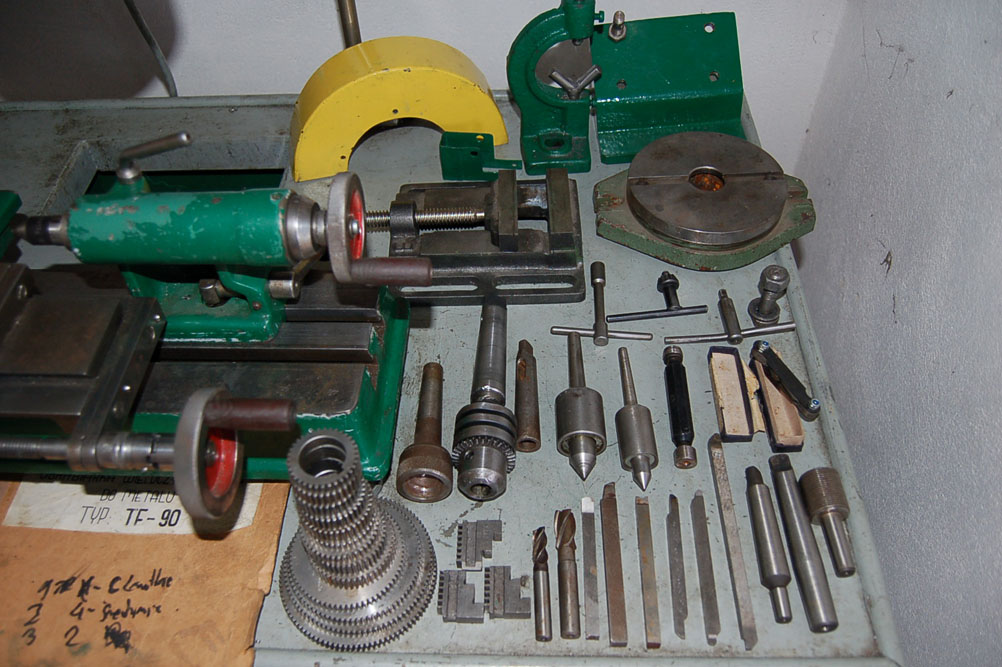

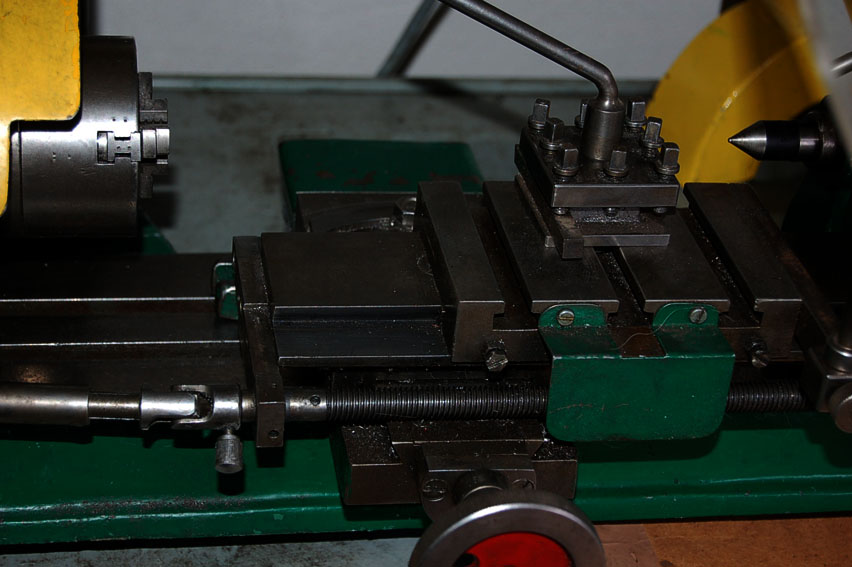

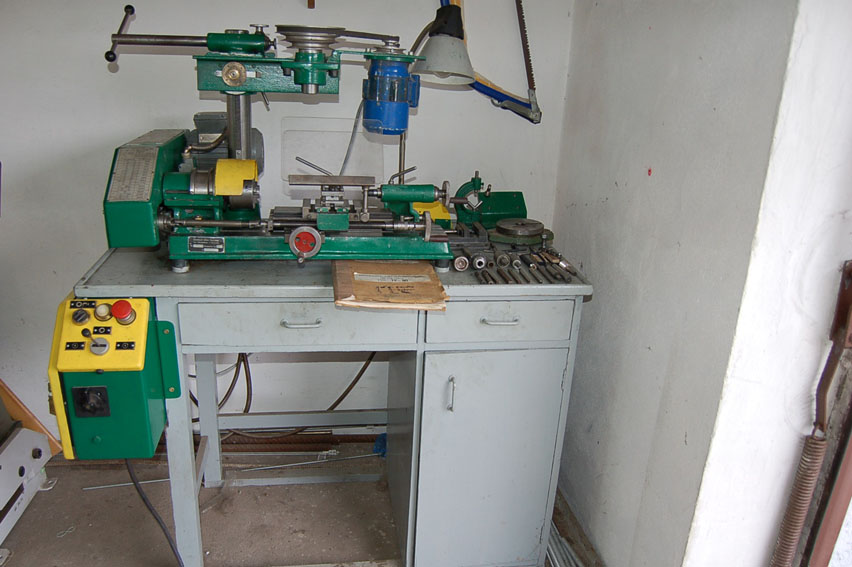

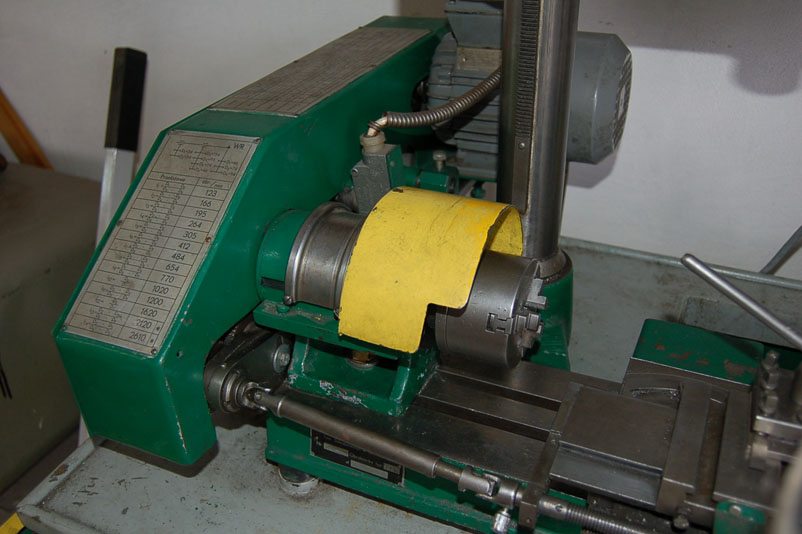

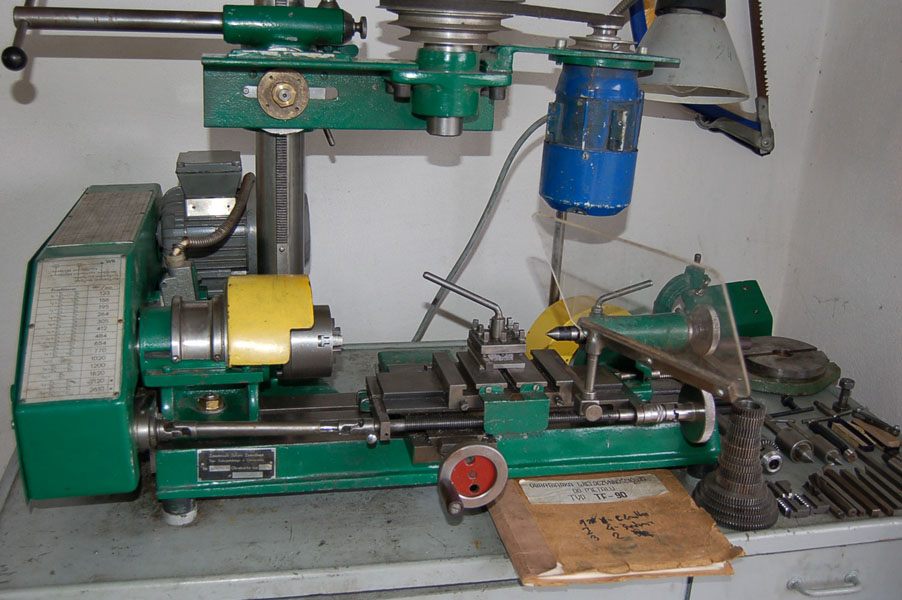

OK znalazłem te foty ( mam nadzieję, że Właściciel, którego nie znam się nie obrazi )

Maszynka ma zmienioną nazwę TF 90 )







To dodatkowe wrzeciono jak podejrzewam jest prostym pomysłowym rozwiązaniem Właściciela maszynki ,
korygującym jej podstawowy problem - konieczność poważnego przezbrajania przy zmianie funkcji.
Największej metamorfozy doświadczyła chyba elektryka.

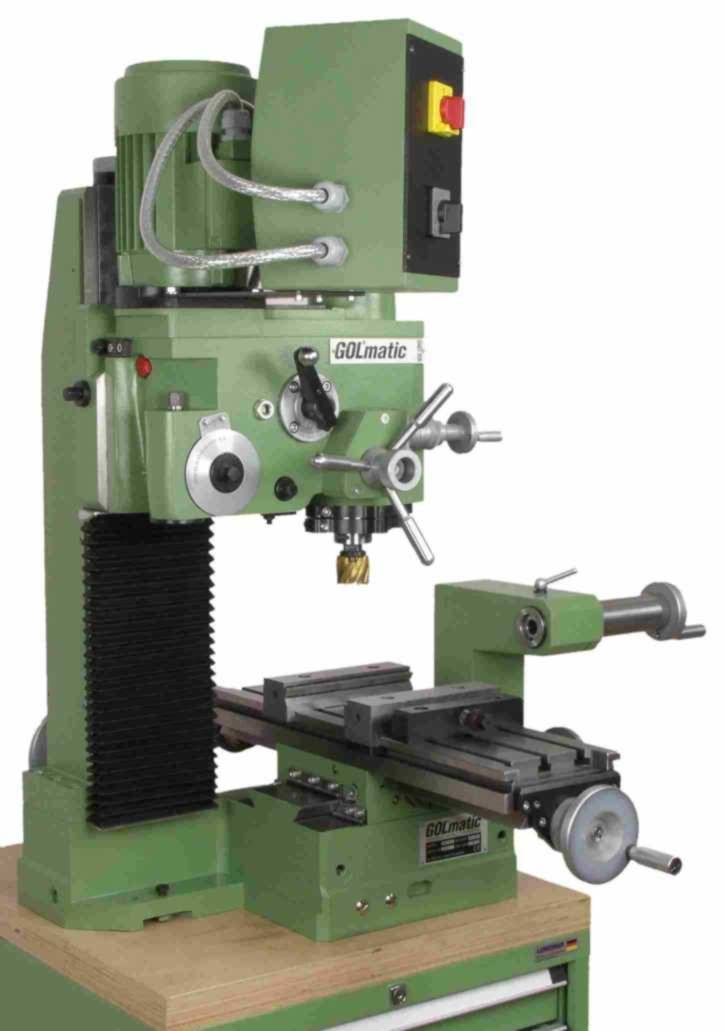

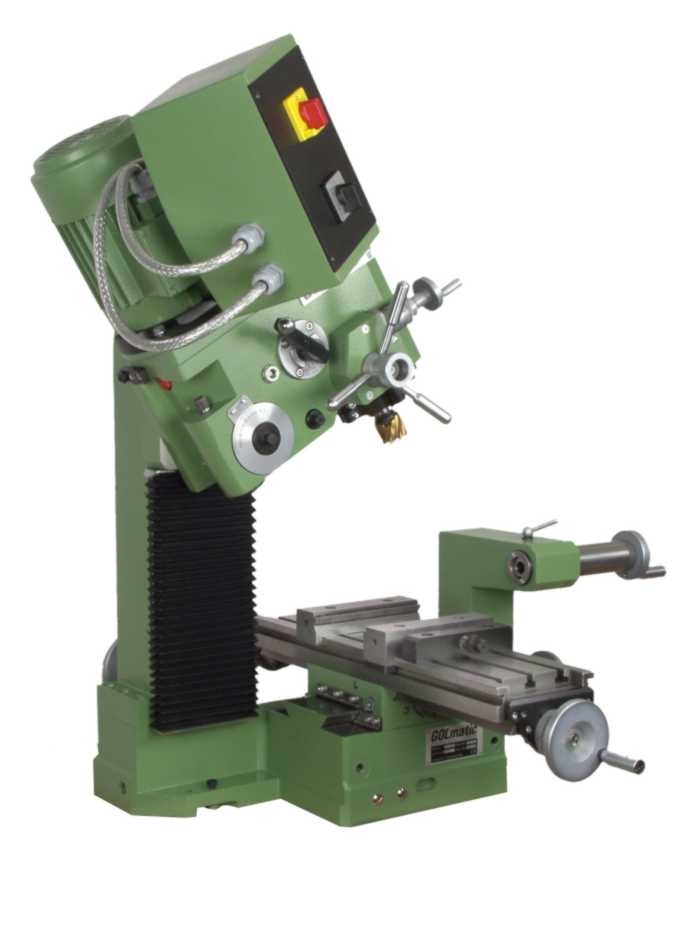

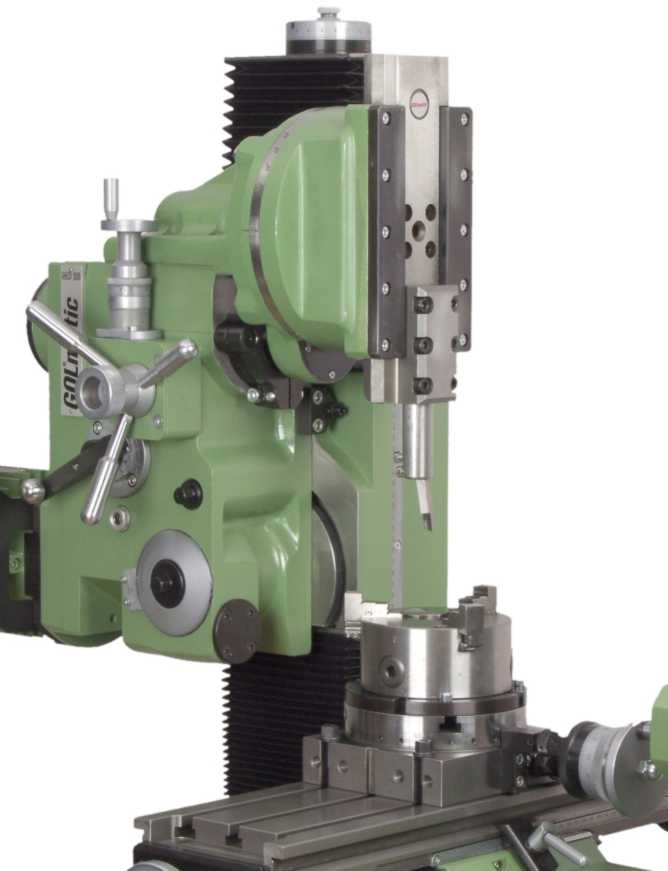

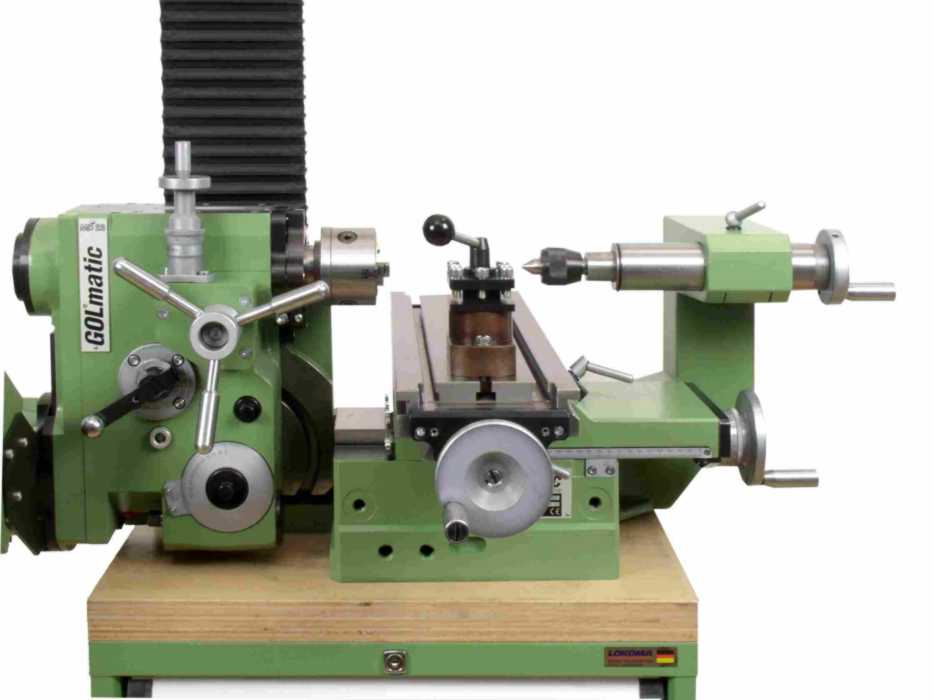

Szkoda że maszynka nie poszła troszkę w tym kierunku:










Prawie jak OUS

Koncepcja dodatkowego, niezależnego wrzeciona w pionie też mi świtała, ale bardziej myślałem o np. mokrym chińczyku na dorobionym specjalnym uchwycie , nie ma wtedy długiej, telepiącej się wajchy i silnika przy czole.

Powiem wam ze szkola ma orkiestre i to nawet dobrą;d ale niestety ous-ow juz nie robia ale regenerują i mają czesci lub dorabiają.Sam chodze do tej samej szkoly i mam zajęcia z ludzmi ktorzy te oto maszynki montowali w latach 70-tych;)

MlKl pisze:Silnik łączymy w gwiazdę w większości przypadków. Ma wtedy łatwy rozruch ale mniejszą sprawność. Przełącznik gwiazda/trójkąt stosuje się w większych silnikach, na trójkąt przełącza się po uzyskaniu przez silnik obrotów. Silniki zasilane z falownika łączymy zawsze w trójkąt.

Założenia podstawowe - silnik jest do tego przystosowany, ma 6 wyprowadzeń uzwojeń i na tabliczce znamionowej podane symbole trójkąt/gwiazda 230/400V oraz odpowiadające tym połączeniom prądy. I nie daj Boże połączyć go w trójkąt przy zasilaniu z 3 faz 400V.
Może kolega wyjaśni co miał na myśli pisząc "w wiekszości przypadków" i "łatwy rozruch ale mniejszą sprawność". Większy prąd i moment i przy tym mniejszą sprawność?
Poza wyjątkami silniki łączymy w trójkąt przy zasilaniu 3x230V a w gwiazdę przy zasilaniu 3x400V , sprawność jest taka sama. Silniki zasilane z falownika łączymy tak samo, t.zn. falownik zasilany z 230V ( lub 3x230V) - silnik w trójkąt, falownik zasilany 3x400V - silnik w gwiazdę. Do wszystkich mas - silnika, falownika itd. łączymy przewód PE (uziemienia), nie neutralny N, przewodem o przekroju conajmniej równym przekrojowi przewodów zasilających.

[ Dodano: 2011-12-13, 19:29 ]

oswiecimskie pisze:Powiem wam ze szkola ma orkiestre i to nawet dobrą;d ale niestety ous-ow juz nie robia ale regenerują i mają czesci lub dorabiają.Sam chodze do tej samej szkoly i mam zajęcia z ludzmi ktorzy te oto maszynki montowali w latach 70-tych;)

Drogi kolego! Jesteś skarbem na tym forum . Może wreszcie uda nam sie przez Ciebie zdobyć rysunki techniczne tej obrabiarki, bo w DTRce ich nie ma. Skoro szkoła dorabia części do OUSa to musi mieć do nich zwymiarowane rysunki. Myślę, że na Gwiazdkę mógłbyś nam zrobić z tego mały prezent
