jak wyciągnąć kształt ze zdjęcia

Dyskusje dotyczące spraw związanych z rysunkiem technicznym
Awatar użytkownika

MarcinxD
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 230
Rejestracja: 17 gru 2009, 20:09
Lokalizacja: Zbąszyń

#21

Post napisał: MarcinxD » 23 lut 2013, 15:45

Ja to robię tak:
- wstawiam obraz i nie zwracam uwagi na skale itp.
- jeżeli ma być rysunek trochę większy mniejszy korzystasz po prostu z polecenia "skala" i celujesz wartościami tak by Ci pasowało ale jeżeli masz na rysunku punkty orientacyjne to po prostu korzystasz również z polecenia skala zaznaczasz punkt bazowy a potem naciskasz "o" (o- czyli odniesienie) zaznaczasz pierwsze miejsce odniesienia potem drugie i wpisujesz konkretną wartość np. 154mm wtedy między zaznaczonymi punktami będzie taka odległość. AutoCAD przeskaluje sobie to już sam.


Pozdrawiam Marcin

Tagi:


Autor tematu
pompek23
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 15
Posty: 24
Rejestracja: 23 mar 2012, 17:25
Lokalizacja: zakopane

#22

Post napisał: pompek23 » 07 mar 2013, 09:49

A powiem ktoś dlaczego jak już obrysuje zdjęcie w auto cadzie i zapiszę, potem chcę uruchomić w mega cut to program strasznie długo myśli? tak jakby chciał a niemógł.


lajosz
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 10
Posty: 1614
Rejestracja: 13 sty 2009, 20:33
Lokalizacja: Ziębice

#23

Post napisał: lajosz » 07 mar 2013, 10:09

@pompek23

No jeśli zapisałeś ze zdjęciem, to być może ten Mega Cut nie potrafi wczytywać takiego DXF-a czy też DWG, czyli nie wczytuje mapy bitowej i dlatego "się męczy"

Poza tym, jak już obrysowałeś, i potrzebny CI tylko sam obrys, to usuń bitmapę i zapisz tylko wektory.


Autor tematu
pompek23
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 15
Posty: 24
Rejestracja: 23 mar 2012, 17:25
Lokalizacja: zakopane

#24

Post napisał: pompek23 » 07 mar 2013, 13:13

Doszedłem już ze wektor był za duży i dlatego długo wczytywało, Ale za cholere niewiem jak to zmniejszyć w autocadzie.
Jak próbuje polecenie skala to mi powiększ.

Awatar użytkownika

bartuss1
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 8458
Rejestracja: 05 kwie 2006, 17:37
Lokalizacja: Kędzierzyn - Koźle
Kontakt:

#25

Post napisał: bartuss1 » 07 mar 2013, 13:23

w acadzie jak dajesz skala to wspołczynnik skali np 0.8
https://www.etsy.com/pl/shop/soltysdesign


Autor tematu
pompek23
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 15
Posty: 24
Rejestracja: 23 mar 2012, 17:25
Lokalizacja: zakopane

#26

Post napisał: pompek23 » 07 mar 2013, 13:33

gdzie mam wpisać ten współczynnik i czy 0,8 to jest w mm czy jakiś %

[ Dodano: 2013-03-07, 13:51 ]
Tak wygląda ten plik
Wymiary wys.300mm x szer.250mm
Za cholere niewiem jak to zmniejszyć

[ Dodano: 2013-03-07, 14:32 ]
plik


lajosz
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 10
Posty: 1614
Rejestracja: 13 sty 2009, 20:33
Lokalizacja: Ziębice

#27

Post napisał: lajosz » 07 mar 2013, 16:06

@pompek23

No i gdzie ten plik ? :)

W AutoCAD-zie, najlepiej (moim zdaniem) skalować poprzez odniesienie, a robi się to tak:

Zaznaczasz obiekty do skalowania.
Klikasz na "Skaluj"
Wciskasz "Enter"
Teraz wybierasz najbardziej skrajny punkt zaznaczonych obiektów w zależności czy chcesz skalować w pionie czy w poziomie będzie to albo skrajny lewy/prawy, albo skrajny górny/dolny i wciskasz "Enter"
Teraz w wierszu poleceń (na dole) wpisujesz literę "o" (czyli odniesienie) i ponownie wciskasz "Enter"
Następnie znowu zaznaczasz myszą ten punkt (bazowy) który zaznaczyłeś za pierwszym razem i przeciągasz linię do najdalszego punku po przeciwnej stronie zaznaczonych obiektów.
Teraz w wierszu poleceń, po prostu wpisujesz żądany wymiar szerokości (lub wysokości w zależności w którą stronę skalowałeś) albo po prostu myszą określasz wielkość/skalę obiektów.

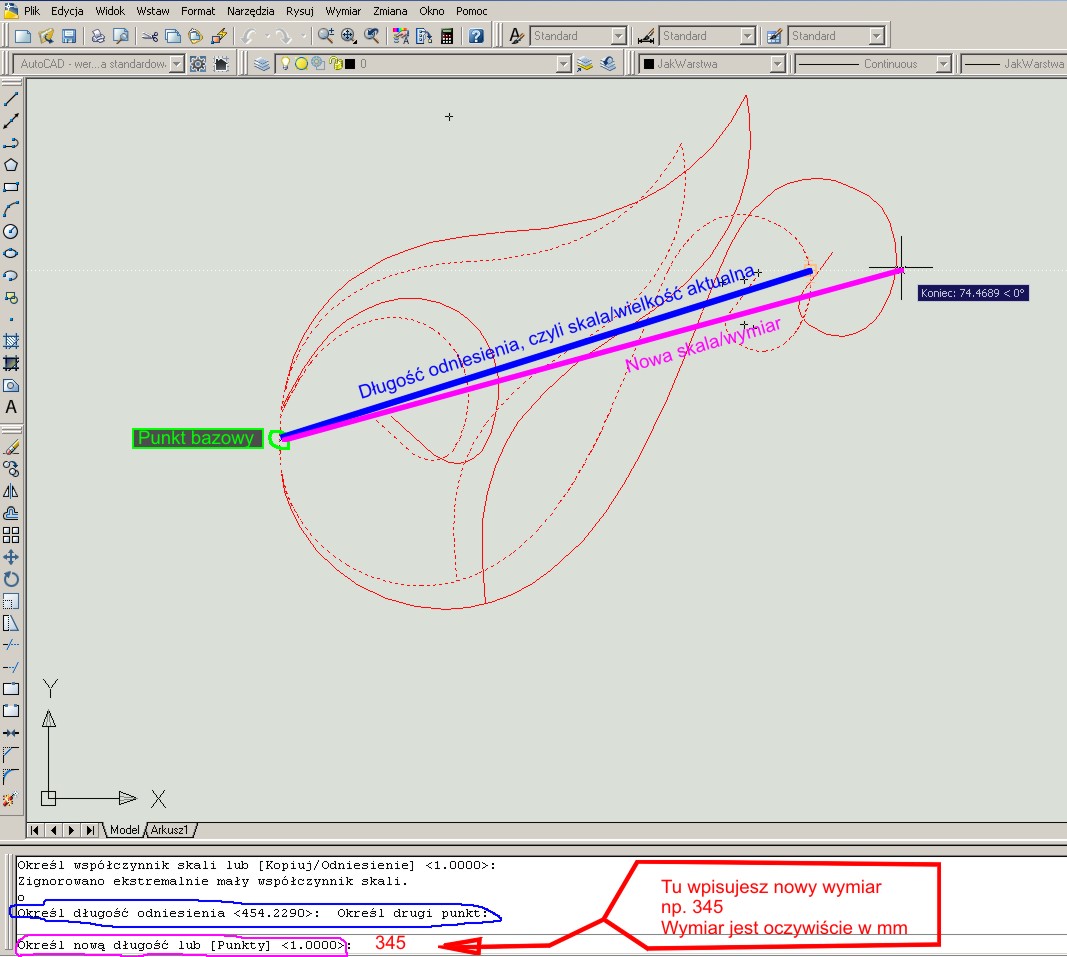

Zresztą popatrz na poniższy obrazek, może Ci się do czegoś przyda.

Obrazek


Autor tematu
pompek23
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 15
Posty: 24
Rejestracja: 23 mar 2012, 17:25
Lokalizacja: zakopane

#28

Post napisał: pompek23 » 07 mar 2013, 17:57

nie mogę go wstawić, widocznie jest za duży.


lajosz
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 10
Posty: 1614
Rejestracja: 13 sty 2009, 20:33
Lokalizacja: Ziębice

#29

Post napisał: lajosz » 07 mar 2013, 18:45

@pompek23

Plik z AutoCAD-a (DXF, DWG) za duży ?

Raczej próbujesz wstawiać plik tak jak jest, czyli jako DXF, DWG, czy co tam jeszcze, gdy tymczasem:

https://www.cnc.info.pl/attach_rules.htm?f=108


Autor tematu
pompek23
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 15
Posty: 24
Rejestracja: 23 mar 2012, 17:25
Lokalizacja: zakopane

#30

Post napisał: pompek23 » 07 mar 2013, 21:06

plik
Załączniki
kotwica.pdf
(2.23 KiB) Pobrany 295 razy

ODPOWIEDZ Poprzedni tematNastępny temat
