Post napisał: Zienek » 25 wrz 2012, 18:27

jakimkolwiek darmowym, otwartym formacie modeli 3d. np stl, czy igs. to dosc popularne formaty.



Tagi:

Awatar użytkownika

tomolc
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 23
Posty: 707
Rejestracja: 17 paź 2009, 13:45
Lokalizacja: Mazowieckie
Kontakt:

#42

Post napisał: tomolc » 25 wrz 2012, 19:24

Konkluzja
Robimy wspólnymi siłami projekt maszynki CNC (plotera) w IGS
o konstrukcji mozajkowej składanej w" przydomowej kuchni "
narzędziami ogólnodostępnymi.Jest to dobry pomysł tylko i tak ktoś musi robić części główne
zataczać śruby,kupić prowadnice obudowy łożysk,sprzęgła ect...
Więc nie do końca da się zrobić to własnymi kuchennymi sposobami i jeszcze aby dobrze i poprawnie trzymało geometrie.... ale pomysł przedni.
Mamy na forum producentów,elektroników,programistów wykorzystajmy ich doświadczenie i wiedzę i róbmy projekt :wink:

Zakładam aby było prosto a konstrukcja w miarę trwała i sztywna to elementy boków maszyny oraz korpusu osi Z robimy z aluminium.Gotowe formatki dostajemy pociete w każdej hurtowni z dokładnością do 1mm.Płyta dolna wiążąca całość formatka aluminiowa.

Awatar użytkownika

markcomp77
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 50
Posty: 3962
Rejestracja: 18 wrz 2004, 12:51
Lokalizacja: k/w-wy
Kontakt:

#43

Post napisał: markcomp77 » 25 wrz 2012, 21:35

tomolc pisze:Robimy wspólnymi siłami projekt maszynki CNC
:) no udało się kolegę wciągnąć w radosną inicjatywę :)

czy IGS może oznaczać FreeCAD?
czy są jakieś wolne alternatywy dla IGS?
SpotkanieCNC: STOM-TOOL Marzec 2014
http://www.cnc.info.pl/topics79/spotkan ... t55028.htm

Awatar użytkownika

Autor tematu
Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 57
Posty: 826
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#44

Post napisał: Krako » 25 wrz 2012, 22:29

No to ja jestem w stanie wyeksportować mój projekt w PDF z wymiarami, format solid edge .par oraz dfx. Ostatni słabo trzyma skale...


Takie pytanko.
Mam do dyspozycji spawarkę i kątowniki spawalnicze magnetyczne, wiertarkę domową (kress) wraz z statywem wolfcraft.
Co koledzy by polecili w takim przypadku?

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 23
Posty: 4463
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#45

Post napisał: pitsa » 25 wrz 2012, 22:57

Każdy może dodać jakiś pomysł ale trzeba pamiętać o tym aby zachować prostotę konstrukcji i montażu. Widzieliście ? Tworzą coraz bardziej zaawansowane konstrukcje, a jednocześnie "logistycznie i montażowo bardzo proste". Z roku na rok widać "doskonalenie uproszczeń" w składaniu tych konstrukcji. Tak wygląda ich najnowsza składanka:

[youtube][/youtube]

Z pozoru to tylko "chiński składaczek" ale moduły utrzymania warunków komfortowych na najwyższym poziomie. Chłodzenie powietrza w powiązaniu z innymi mediami dla całego budynku i małe szafkowe potrafiące skutecznie oczyścić i odświeżyć powietrze w małym mieszkanku (z zewnątrz prosta szafka, w środku bardzo skuteczny oczyszczacz powietrza).

Tu mają właśnie zaawansowaną technologię i montaż prostymi narzędziami. Ten nasz Open Source mógłby jednak zawierać elementy komercyjne, zaawansowane detale, dzięki którym budowa przez amatorów byłaby prosta. Otwartość projektu może opierać się na tym, że dostępna jest dokumentacja dla każdego producenta tych zaawansowanych detali i każdy mógłby mając odpowiednie narzędzia być producentem.
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ

Awatar użytkownika

Autor tematu
Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 57
Posty: 826
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#46

Post napisał: Krako » 25 wrz 2012, 23:29

No to ja mam pomysł żeby zrobić projekt statywu na wałkach.
Trochę czarnej blachy ciętej laserem + łożyska i wałki które później się wykorzysta w budowie frezarki. Na pewno tańsze rozwiązanie niż zakup wiertarki kolumnowej, na pewno precyzyjniejsze niż statyw wolfcraft, na pewno lepsze niż wiercenie "z ręki".
Zrobić jeszcze centrolewice do wiercenia w bokach blach stalowych, płytach drewnianych, plastiku i czym tam jeszcze się chce. W sumie narzędzie full wypas.

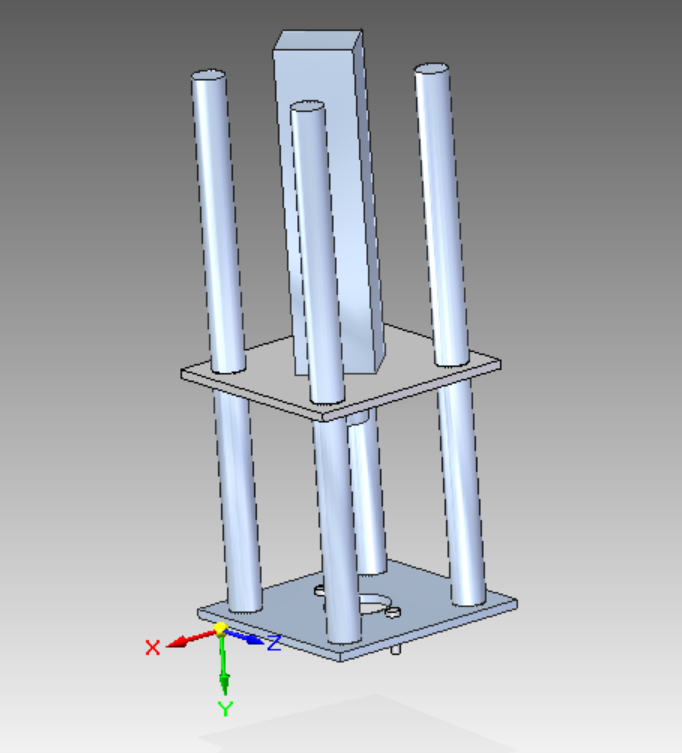

Obrazek

ogólny zarys statywu mojego pomysłu. Bez łożysk i detali, projekt jeszcze do dopracowania lub przerobienia.
Ostatnio zmieniony 26 wrz 2012, 00:31 przez Krako, łącznie zmieniany 2 razy.

Awatar użytkownika

syntetyczny
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 25
Posty: 2692
Rejestracja: 08 gru 2009, 22:33
Lokalizacja: Elbląg
Kontakt:

#47

Post napisał: syntetyczny » 25 wrz 2012, 23:33

jakimkolwiek darmowym, otwartym formacie modeli 3d. np stl, czy igs. to dosc popularne formaty.
Ja bym był jednak za bardzo dokładną dokumentacją wykonaną i zapisaną w formacie dxf, która jest popularna i łatwa w otwieraniu i przetwarzaniu różnymi programami CAM. W tym i CAMy, które są na wyposażeniu laserów czy też waterjetów.
Model 3d to ładny feature, ale nie dajmy się zwariować.
Kto pyta, nie błądzi. Eppur si muove
Kreatura CNC
Modernizacja plotera megaplot

Awatar użytkownika

Autor tematu
Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 57
Posty: 826
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#48

Post napisał: Krako » 25 wrz 2012, 23:38

syntetyczny pisze:
jakimkolwiek darmowym, otwartym formacie modeli 3d. np stl, czy igs. to dosc popularne formaty.
Ja bym był jednak za bardzo dokładną dokumentacją wykonaną i zapisaną w formacie dxf, która jest popularna i łatwa w otwieraniu i przetwarzaniu różnymi programami CAM. W tym i CAMy, które są na wyposażeniu laserów czy też waterjetów.
Model 3d to ładny feature, ale nie dajmy się zwariować.
no to można zapisać w dfx, pdf i moze jeszcze jakieś 3 rozszerzenie.
Tak żeby każdy mógł otworzyć i przeglądnąć dokumentacje.

Awatar użytkownika

syntetyczny
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 25
Posty: 2692
Rejestracja: 08 gru 2009, 22:33
Lokalizacja: Elbląg
Kontakt:

#49

Post napisał: syntetyczny » 26 wrz 2012, 00:05

Tak żeby każdy mógł otworzyć i przeglądnąć dokumentacje.
Według mnie, maszynka powinna być wyrysowana w rzutach, niemalże pliki gotowe do produkcji.
Kto pyta, nie błądzi. Eppur si muove
Kreatura CNC
Modernizacja plotera megaplot

Awatar użytkownika

Autor tematu
Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 57
Posty: 826
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#50

Post napisał: Krako » 26 wrz 2012, 00:08

syntetyczny pisze:
Tak żeby każdy mógł otworzyć i przeglądnąć dokumentacje.
Według mnie, maszynka powinna być wyrysowana w rzutach, niemalże pliki gotowe do produkcji.

Ale nie każdy zainteresowany projektem od razu ma zainstalowanego CAD'a.
Dokładając pliki w pdf, projekt dojdzie do większej rzeczy ludzi. Ogólnodostępność to chyba jedno z głównych założeń Open Source ;)
