Ethernet Motion Controller / IP + MACH3 CSMIO-IP-P po LAN-ie

[paulg]

Oj tam pokaz filmik a nie fotki. Jakie wrzeciono na niej wisi ??

No i udało się nakręcić filmik.
Prędkości jakie osiąga maszyna to 8m/min - ze względu na skok śrub i przełożenie
Praca serw ... melodia - takie same serwa montowałem na sterowaniu cncgraf i różnica jest znaczna , a mówiąc niedelikatnie - przepaść

wrzeciono to elte 3,3kW 24tys obr

[atu79]

Dziś skończony projekt płytki drukowanej a w czwartek zostaną zamówione prototypy.

Dlaczego zamawiasz prototyp płytki skoro masz tak dokładne maszynki? sam sobie nie robisz płtyek? jak na jednym z twoich filmików.

[ Dodano: 2010-10-26, 19:19 ]

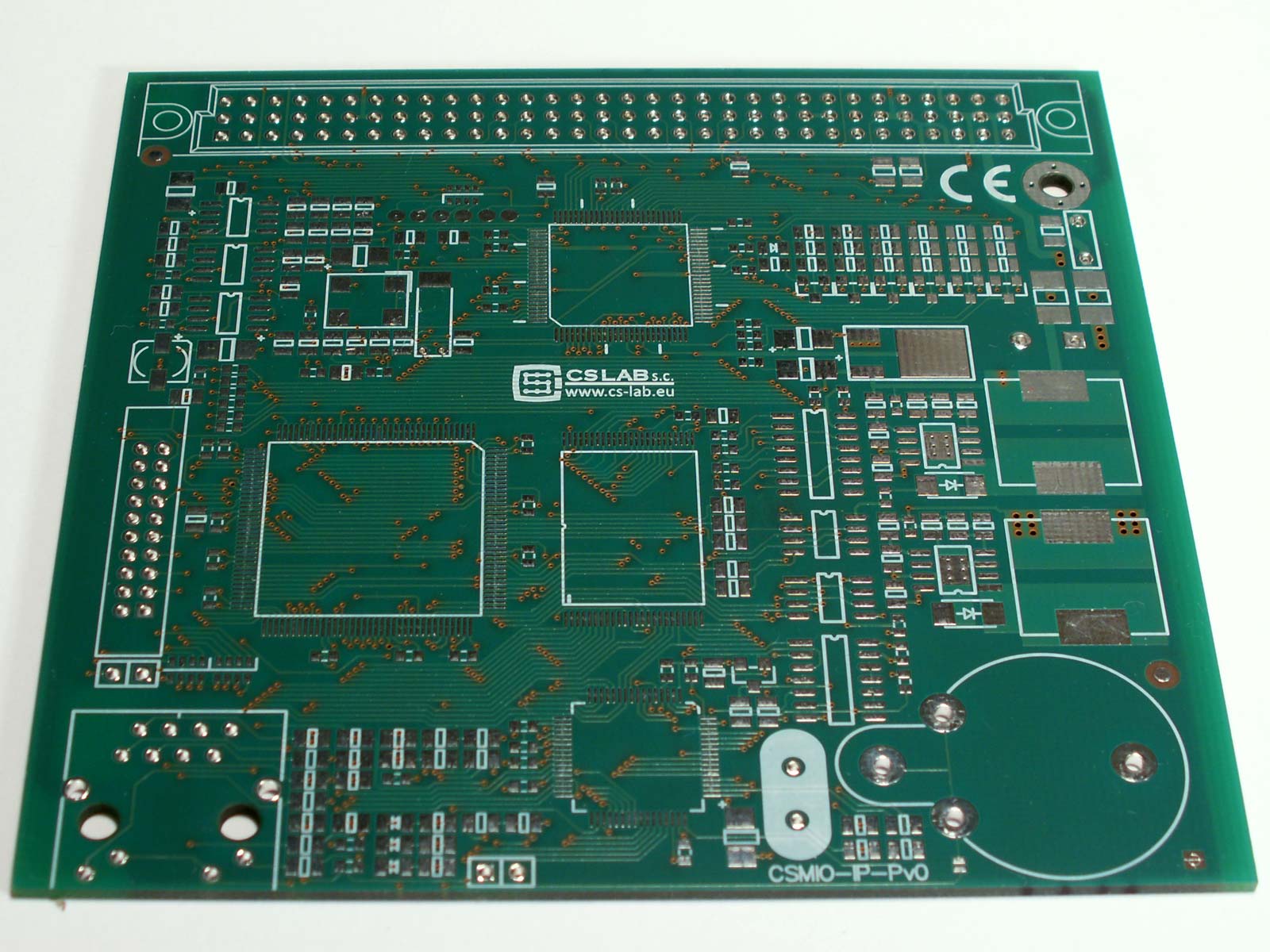

Dostaliśmy już zamówioną płytkę sterowania. W poniedziałek montaż na niej elementów i następnie dogrywanie oprogramowania.

Dodatkowy moduł wejść/wyjść do programu MACH3 również dostaliśmy.

jaka firma tak świetnie robi płytki?

[cizar]

DOBRE DOBRE !!!

A jak wyfrezować warstwy wewnętrzne , poza tym lutowanie tych przelotek zajęło by pewnie tydzień.

A ta firma to TECHNO - SERVICE

Pozdrawiam
Cizar

[pukury]

witam.
jasne - można na płytce uniwersalnej połączyć kynarem - co za problem ?
to tylko parę ścieżek .
pozdrawiam .

[jarekk]

witam.
jasne - można na płytce uniwersalnej połączyć kynarem - co za problem ?
to tylko parę ścieżek .
pozdrawiam .

Płytka jest raczej 4 warstwowa. A kolega Cizar zamawia przelotki takiej średnicy że byłby problem w włożeniem tam kynaru - dzięki temu można bardzo przyjemnie łączyć magistrale, ale płytka kosztuje nieco drożej.

[Piotrjub]

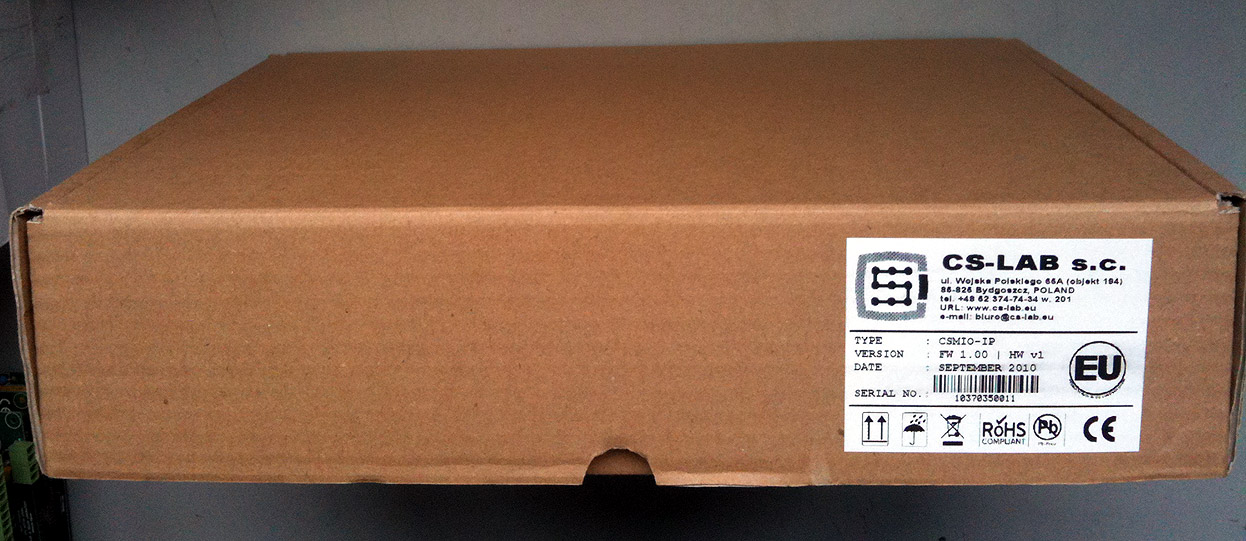

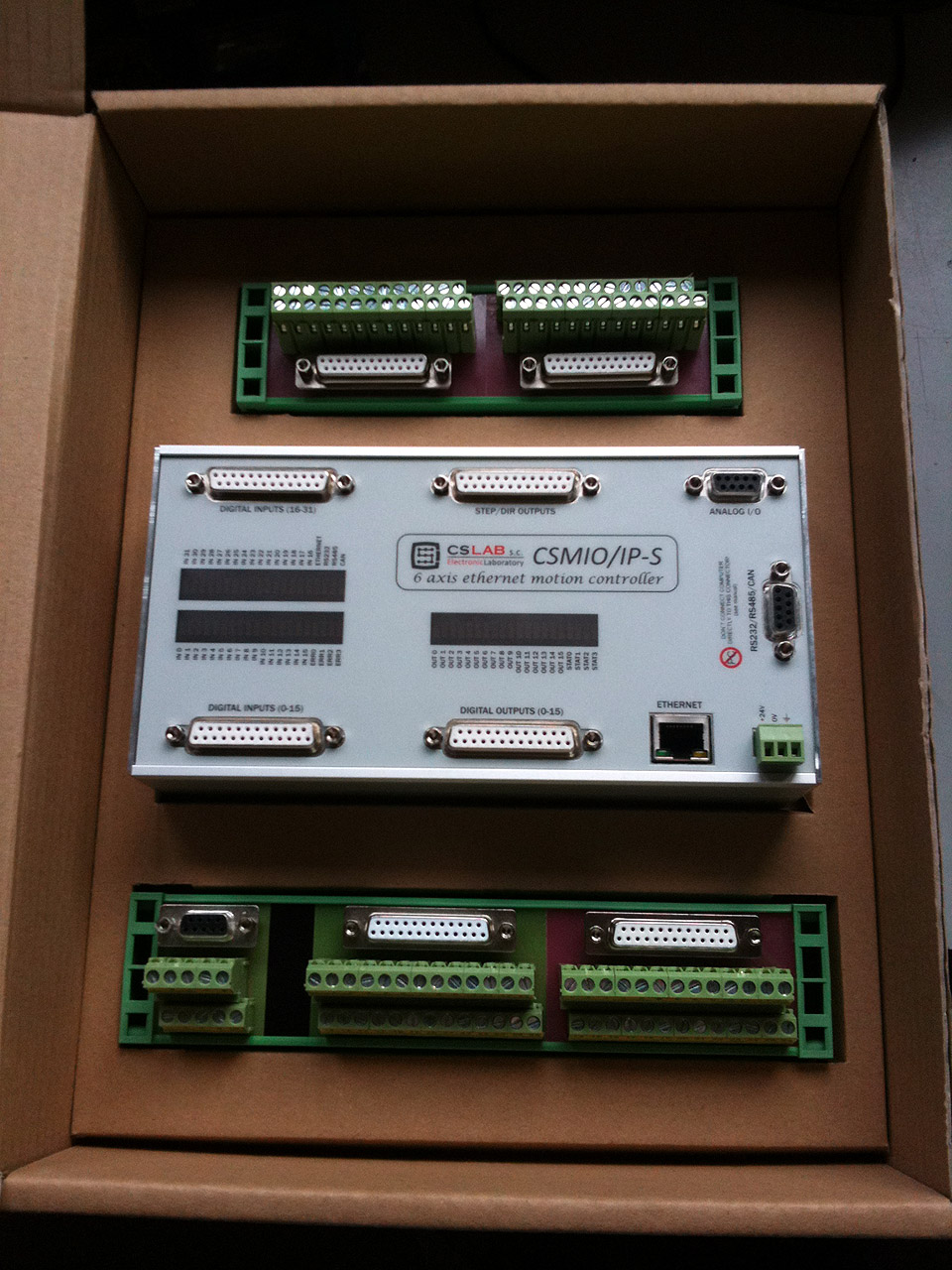

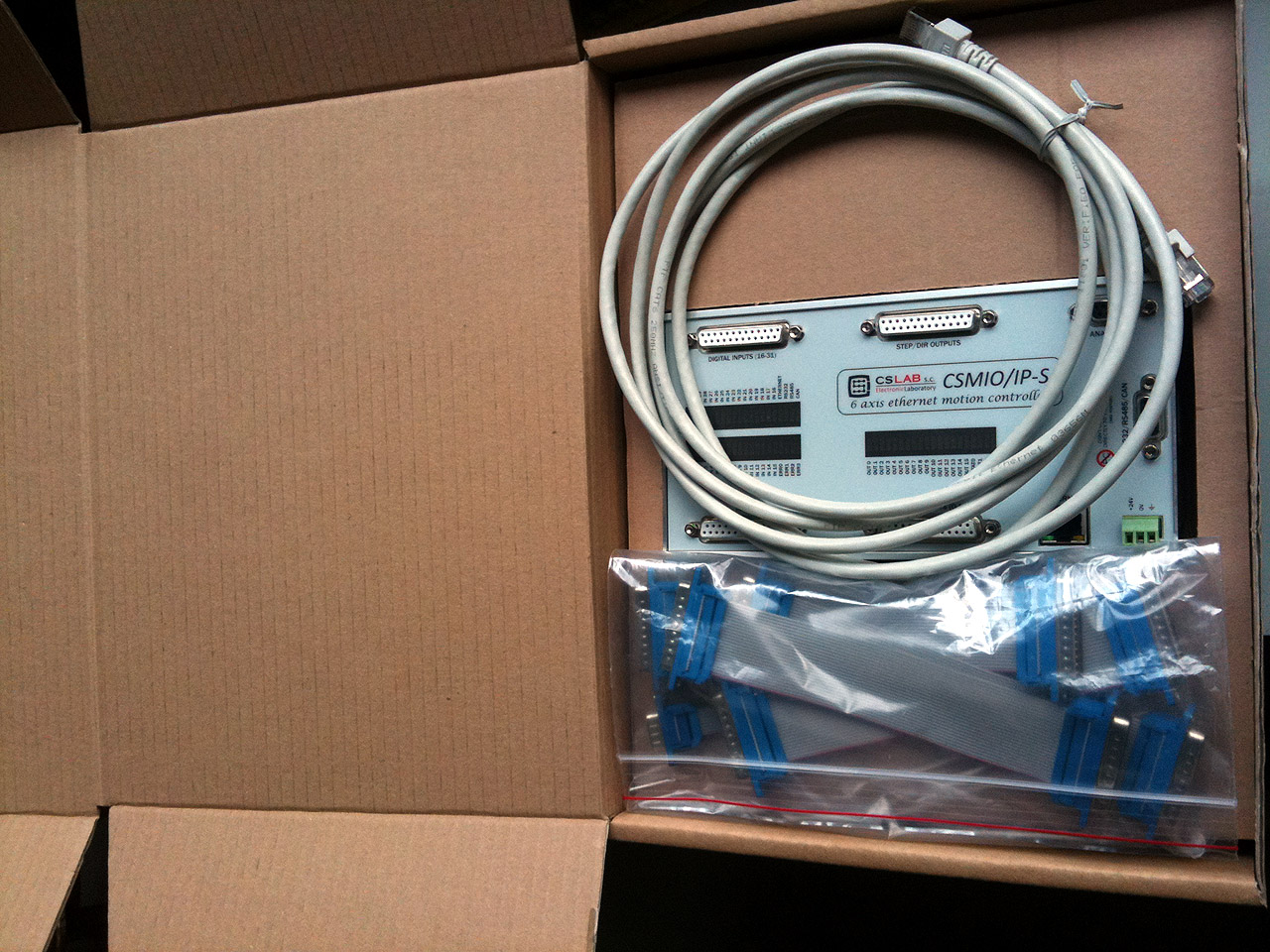

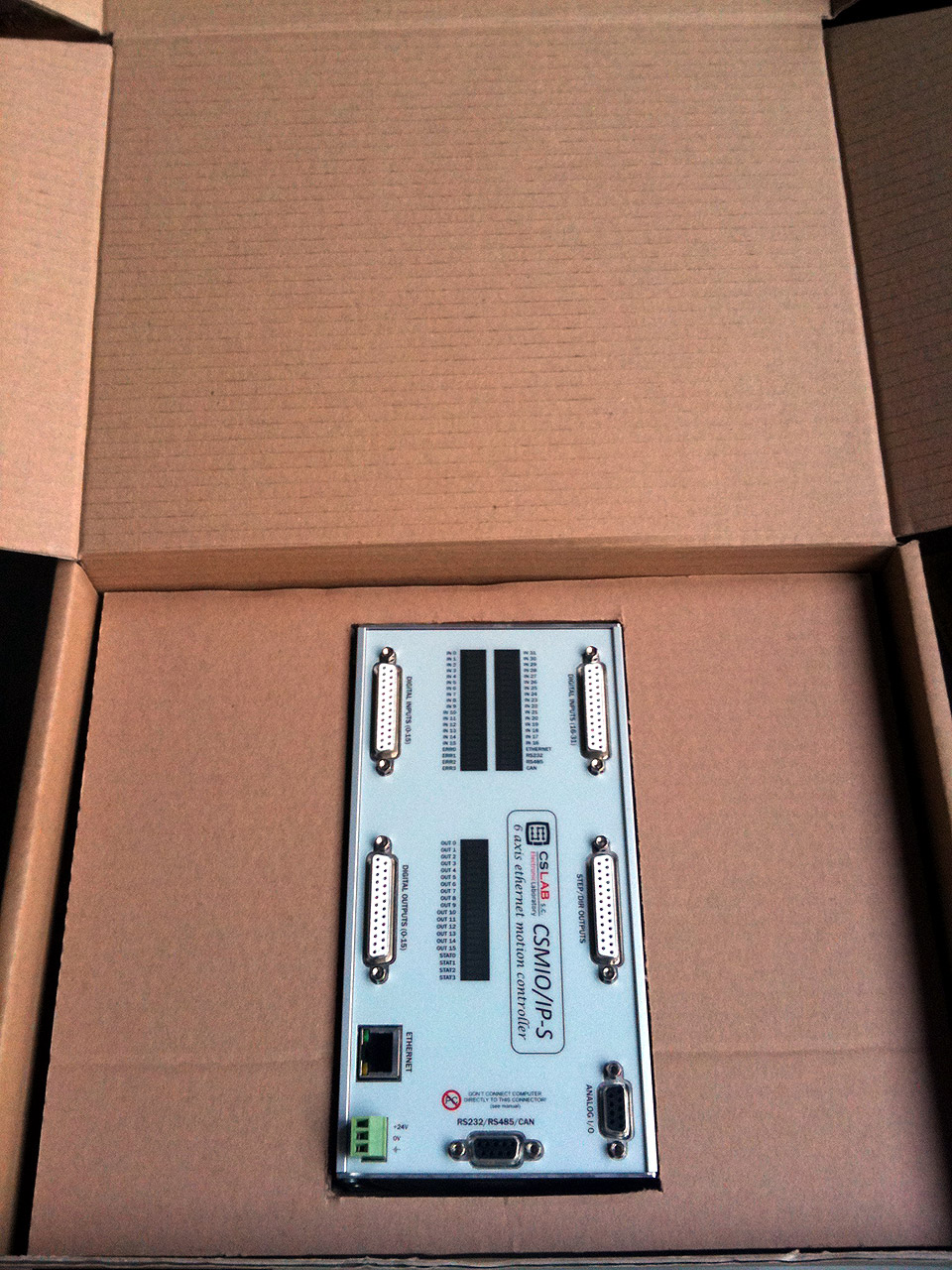

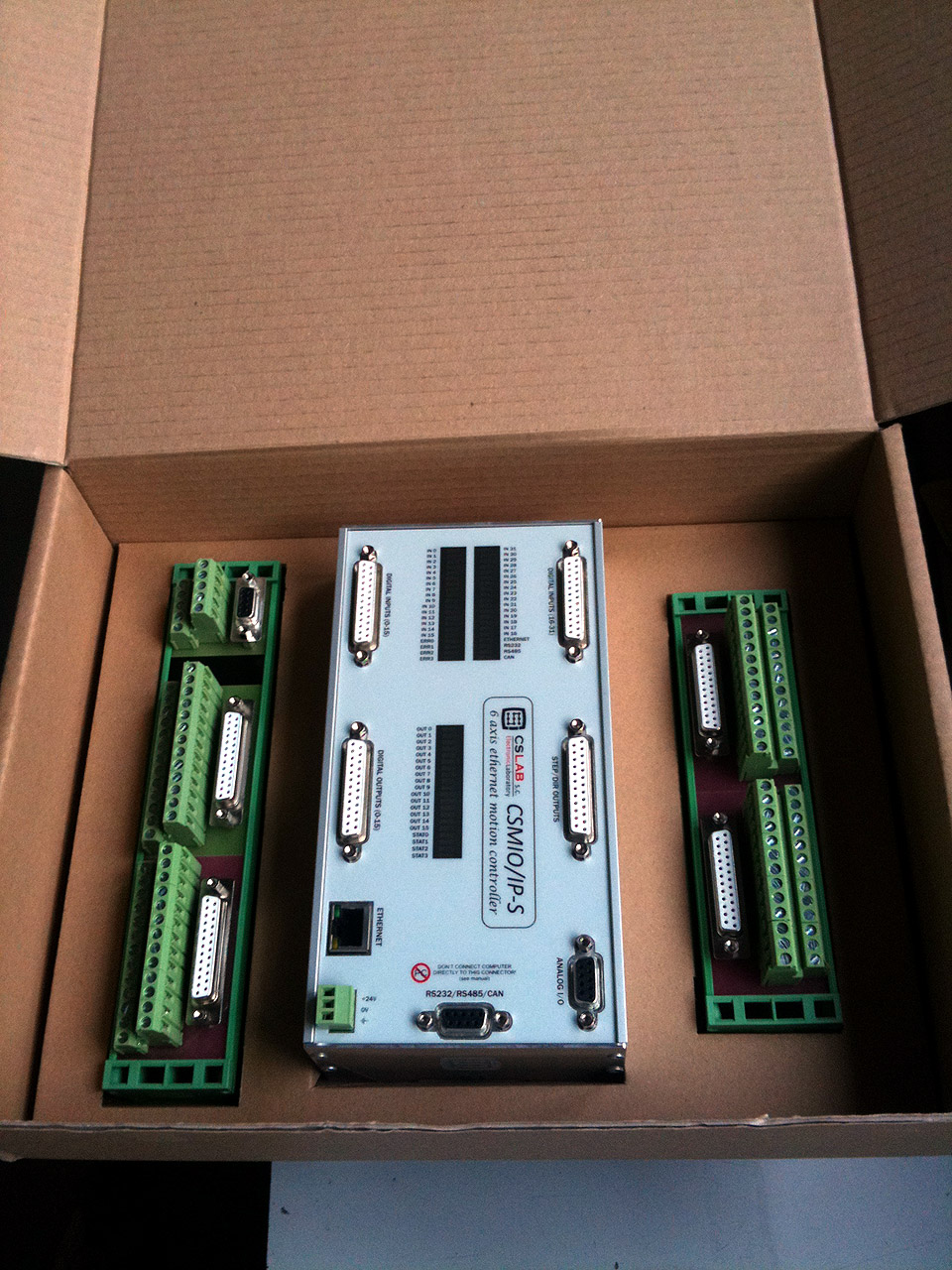

Pierwszy raz sterowanie wędruje za ocean. Kartonik jest, powinno wszystko dojść bezproblemowo.

[pukury]

witam.
z tym kynarem to przecież żartowałem .
pozdrawiam .

[cizar]

witam.
jasne - można na płytce uniwersalnej połączyć kynarem - co za problem ?
to tylko parę ścieżek .
pozdrawiam .

Tylko parę ścieżek ...

na samym sterowniku
811 - przelotek (z czego większość 20mil/0,2mm)
2170 - ścieżek na stronie TOP
554 - ścieżek na stronie BOTTOM

wiec jest to zadanie co najmniej nie możliwe...

Pozdrawiam
Cizar

[dziabi3]

no no widzę ze kolega współpracuje czy też pracuje w cs lab z Bydgoszczy

niedługo będą uzbrajali tokarkę cnc tymi swoimi cudeńkami zobaczymy co panowie potrafią i jak się sprawuje ich dzieło

mam nadzieje że operacja zakończy się sukcesem bo z tego co słyszałem panowie reprezentują wysoki poziom < krótko mówiąc są fachowcami >


pozdrawiam i czekam na następne filmiki

[cizar]

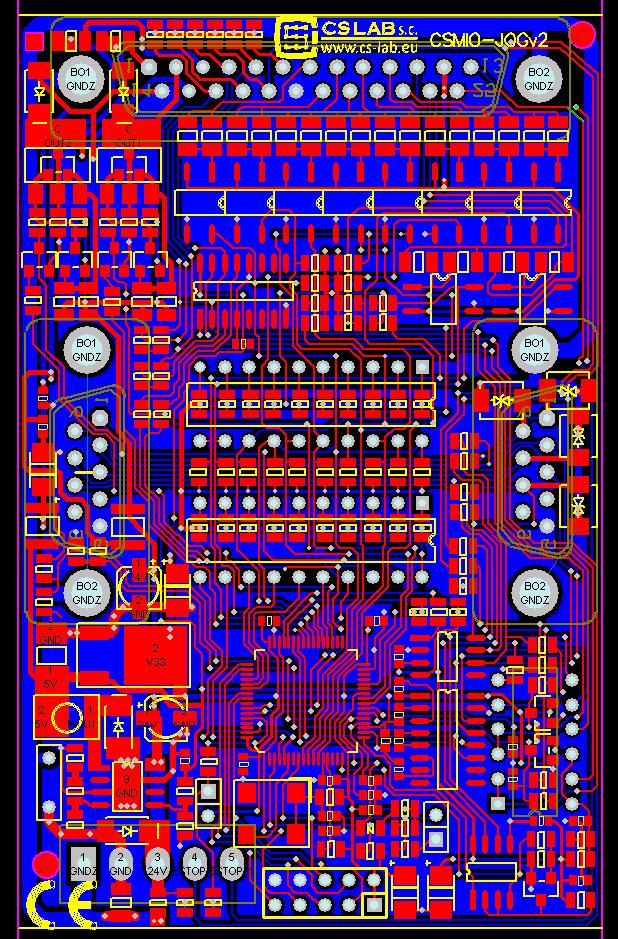

W związku z wieloma zapytaniami odnośnie modułu CSMIO-JOG - skończyliśmy do niego oprogramowanie i wysyłamy do wykonania już same płytki do tego modułu.



Pozdrawiam
Cizar
