Tani Enkoder

[MAAK]

Rzeczywiście fajny, ma dwa wyjścia pewnie impulsy A, B możan wykryć kierunek
To tego mozna dać LS7082, LS7083, LS7084 zwikszają 2 lub 4 razy więcej impulsów na obrót
Electronic Components - Hong Kong Inventory Limited http://www.hkinventory.com/public/OfferInventResult.asp
Niech mi ktoś powie czy to można kupić i za ile?

[Adalber]

To już jest gotowy kwadraturowy (4 razy więcej impulsów ) fotodetektor szczelinowy .Na jednym wyjściu daje impulsy gdy kręcisz w prawo a na drugim gdy w lewo .Do tego układu niepotrzebny jest LS7082 lub inny układ .

[MAAK]

Wyglada na to że ma wszystko co trzeba do enkodera
W mojej HP 1125 jest Q 9864 na taśmę

Można naświetlić kliszę z kreseczkami i zrobić enkoder?
Powinno być to samo co Q9874?

[ Dodano: 2007-02-11, 19:20 ]
Można taki enkoder zamontować do sterownika UHU?

[mag32]

W kwestii pomiaru częstotliwości to tu jest link w którym opisany jest układ na procesorku PIC z zakresem pomiarowym do 50MHz.
Biorąc pod uwagę fakt, iż wejście jest prosto w układ, więc pewnie ten scalaczek potrafi takie częstotliwości mierzyć, mimo iz jest taktowany durzo mniejszą częstotliwością.

[bogus105]

-->MAAK myślę, że do uhu takie 'szczelinki' z dukarek HP radzą radę. Ostatnio w pracy złomowali HP'ka już nie pamiętam jakiego, oczywiście się za niego zabrałem i znalazłem tam dwie szczelinki, jedna pracowała na pozycjonowaniu liniowym karetki druga była na osi od posuwu papieru. Ta na osi zamontowana była na tarczy, która wygladała jak właśnie taka naświetlona w jakimś zakładzie postscriptowym i miała 1600 kresek na obwodzie! podlaczyłem to do oscyloskopu i są dwa kanały A i B przesunięte w fazie o 90stopni, więc z tego co pisze o UHU instrukcja to się nadaje bez problemu.

[mag32]

miała 1600 kresek

Policzyłeś je ? Też mam te encodery ale nie wiem ile maja kresek.

[tschaya]

Z tej strony można ściągnąć program Encoder Designer - może się przyda.

[bogus105]

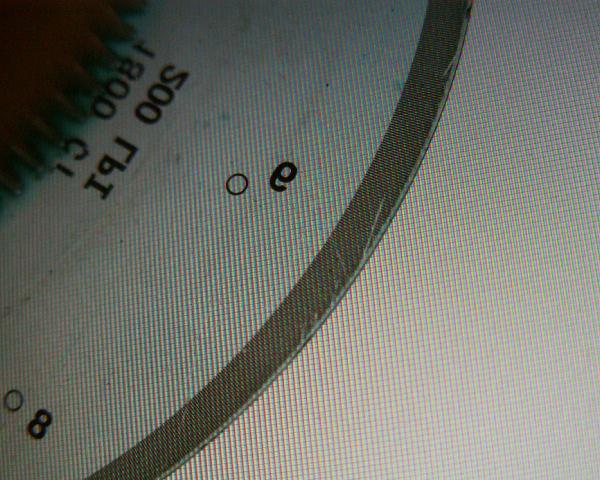

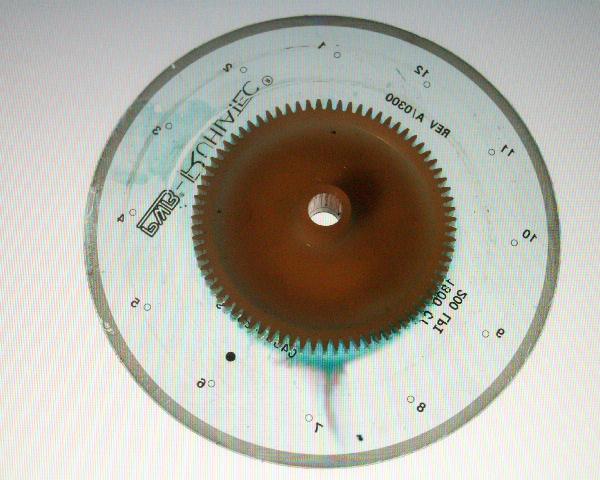

odgrzebałem tą tarczę i chyba ma 1800 kresek, policzyć raczej trudno bo nie mam mikroskopu;P z oznaczeń na tarczy jest tylko: 200LPI i 1800CT więc któreś z tych liczb mówi o rozdzielczości... średnica około 80mm więc obwód byłby 10 cali to jeżeli 200LPI oznacza LinesPerInch to byłoby 2000 kresek na obwodzie, i to raczej jest to. W załączniku zdjęcia (zrobione na tle ekranu - piksele;P ). Producent Ruhlatec.


co prawda nie jest w idealnym stanie, ale nie dbałem o nią w czasie transportu należycie. Jak będzię potrzeba wykorzystać taką tarczę to trzeba ostrożnie wyciągnąć z drukarki żeby sięnie porysowała!

[Zbych07]

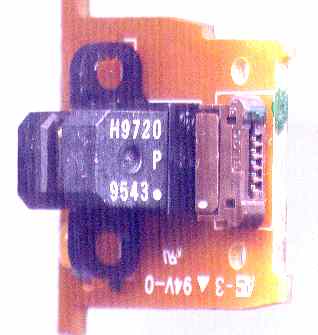

W mojej HP 1220C jest dokładnie takie samo Coś ( ) - już rozumie w jaki sposób ta maszynka tak dokładnie pozycjonuje położenie papieru. Ciekawe czy tańsze HP mają coś takiego ?

[Lewcio]

Ja takie "cudo" wymontowałem z atramenciaka HP, chyba to była 610c lub 710c.
Dają to na giełdach za darmo:). Trzeba by to tylko uruchomić i przetestować. Jak ktoś bedzie wiedział gdzie jakie kabelki podpiąć to bede wdzięczny za pomoc.
Pozdrawiam.
