Mam problem z tym projektem , obliczyłam już da i df , mam problem teraz z określeniem stosunku przez który powinnam pomnożyć każdy wymiar z rysunku. m=4,z=19,delta=24stopnie21minut, da=68,8, df=67,36.

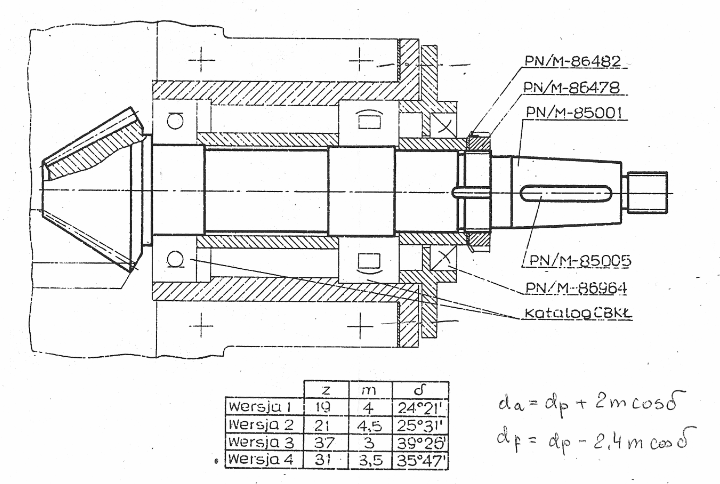

Rysunek złożeniowy przekładni zębatej stożkowej
Dyskusje dotyczące spraw związanych z rysunkiem technicznym
-
rurka61
Autor tematu - Nowy użytkownik, używaj wyszukiwarki
- Posty w temacie: 1
- Posty: 4
- Rejestracja: 14 gru 2013, 12:48
- Lokalizacja: Polska
Rysunek złożeniowy przekładni zębatej stożkowej
Post napisał: rurka61 » 14 gru 2013, 13:00
Mam problem z tym projektem , obliczyłam już da i df , mam problem teraz z określeniem stosunku przez który powinnam pomnożyć każdy wymiar z rysunku. m=4,z=19,delta=24stopnie21minut, da=68,8, df=67,36.
Tagi:
