rysunek złożeniewy

pawnook · Post napisał: **pawnook** » 19 wrz 2009, 17:58

witam

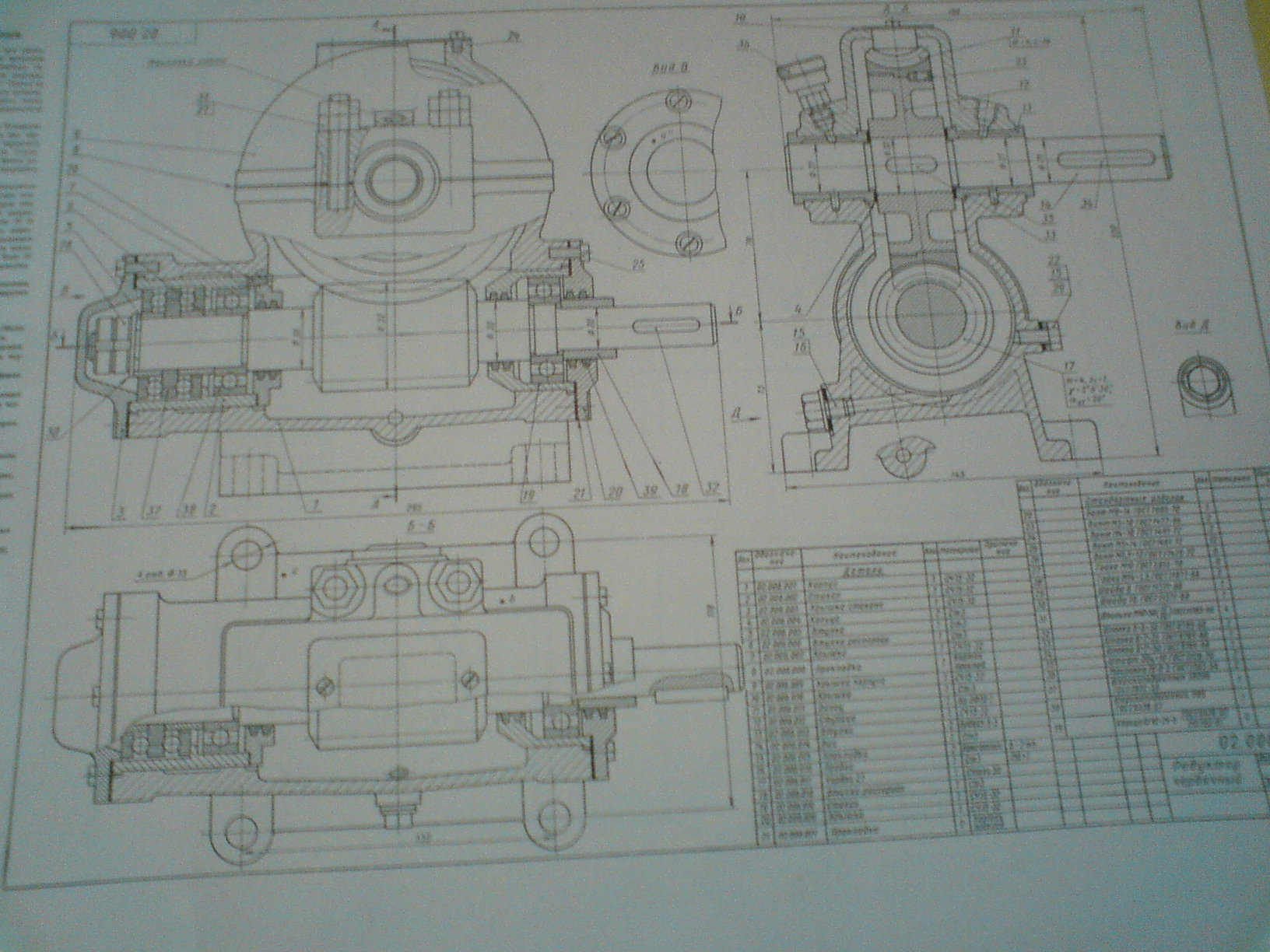

mam problem ponieważ na zaliczenie przedmiotu trzeba rozgryć ten rysunek...mógłby ktoś pomóc i napisac co to za maszyna i do czego służy? próbowałem to rozkminiać wydaje mi się że to może jakaś sprężarka czy coś w tym stylu....czekam na odpowiedzi... z góry dziekuje

pozdrawiam

Obrazek

SQ3VAZ · Post napisał: **SQ3VAZ** » 19 wrz 2009, 18:21

Jak na mój gust przekładnia kątowa- może istnieje mądrzejsza nazwa, ale ... . W dodatku ślimakowa / śrubowa / .

pawnook · Post napisał: **pawnook** » 19 wrz 2009, 18:24

SQ3VAZ pisze:Jak na mój gust przekładnia kątowa- może istnieje mądrzejsza nazwa, ale ... . W dodatku ślimakowa / śrubowa / .

heh uprzedziles mnie bo wlasnie mialem pisac ze wpadlem na to...moglyby jeszcze jakies osoby potwierdzic ze jest to przekladnia slimakowa?

Marcin Stachera · Post napisał: **Marcin Stachera** » 19 wrz 2009, 18:29

Tak , to przekładnia ślimakowa

SQ3VAZ · Post napisał: **SQ3VAZ** » 19 wrz 2009, 18:35

pawnook - gratulacje. hi.
Pozdrawiam.

Post napisał: **easy2002** » 19 wrz 2009, 20:38

Witaj
Masz jakieś trudniejsze zagadki

konlab · Post napisał: **konlab** » 19 wrz 2009, 23:29

sprezarka??

przekładnia ślimakowa, projektuje takie

pawnook · Post napisał: **pawnook** » 20 wrz 2009, 12:48

easy2002 pisze:Witaj
Masz jakieś trudniejsze zagadki

jeśli chcesz pomóc to sprawdź czy rozkminiłem dobrze elementy:

11( w prawym górnym rogu ) - wg mnie jest to wieniec ślimacznicy ?
17 - ślimak ?
20 - pokrywa łożyska ?
12 - piasta ślimacznicy ?

pozdrawiam

dziabi3 · Post napisał: **dziabi3** » 20 wrz 2009, 13:22

to ślimacznica, przekładnia kontowa

przecież to widać na pierwszy rzut oka

takie rzecz wam zadają na studiach ??

bo jeśli tak to idę na studia i będę miał magistra inżyniera

pawnook · Post napisał: **pawnook** » 20 wrz 2009, 13:35

dziabi3 pisze:to ślimacznica, przekładnia kontowa

przecież to widać na pierwszy rzut oka

takie rzecz wam zadają na studiach ??

bo jeśli tak to idę na studia i będę miał magistra inżyniera

a tak poważnie mamy w pracy takiego jednego mądrale po studiach co nawet niejadane się do sprzątania kibli a głowę tak wysoko nosi ze pajęczyny nią ściąga

to tak na marginesie , nie mam nic do ludzi wykształconych , ale jak pożal się borze trafia sie taki inżynier tylko z tytułu to masakra

na moje to na moim kierunku nie powinno byc w ogole tego przedmiotu...a swoja droga ciekawe czy z pozostalych przedmiotow bylbys taki kozak...magistra inzyniera za sam rysunek nie dostaniesz... zawsze czulem wstret do rysowania. nie interesuje mnie to i nie bedzie interesowac a ty jak posiadasz taka wiedze zeby pomoc innym to powinienes pomagac a nie sie wysmiewac,

rysunek złożeniewy
