Witam,
Mam problem z wygenerowaniem DXFa, który będzie zawierał obrys ścieżek, na podstawie którego będzie można wygenerować GCODE dla maszyny CNC. Następnie można by było wykonać płytkę poprzez usuwanie miedzi.
Protel generuje DXFa, jednak po zaczytaniu go w MACH3 powstaje obraz ścieżek. Jeśli użyłbym pisaka, może i by coś z tego było Jednak ja zamierzam użyć frezarki i usuwać miedź z płytki, dlatego potrzebny jest pliczek DXF zawierający sam obrys ścieżek. Dla EAGLE wiem jak to zrobić, natomiast z PROTELEM99 walczę już trochę i brak efektów
Jakieś pomysły?
PS. Jeśli ktoś chce info jak to zrobić dla EAGLE to służę pomocą.
Generacja DXFa w PROTELU zawierającego obrys ścieżek dla CNC
-
- Specjalista poziom 2 (min. 300)
- Posty w temacie: 2
- Posty: 441
- Rejestracja: 31 maja 2004, 07:01
- Lokalizacja: Białystok
- Kontakt:
Protel exportuje ścieżki jako odcinki/łuki o grubości odpowiadającej szerokości ścieżek.
Ja nie znalazłem prostej metody by otrzymać obrys ścieżek więc każdy z podanych niżej sposobów wymaga trochę pracy. Moim zdaniem w przypadku protel'a najlepsza jest metoda żelazkowa lub fotochemiczna.
1. W przypadku prostych płytek, kilka punktów lutowniczych/ścieżek. Wczytanie dxf'a do programu CAD i obrysowanie wyeksportowanych ścieżek podwójną linią gdzie odległość między liniami odpowiada szerokości ścieżki. Punkty lutownicze rysowane od nowa. Na koniec usuwanie niepotrzebnych fragmentów (TRIM).
2. Większe płytki. W Protelu eksport do pliku Greber. Następnie wczytanie do programu który 'umie' przekonwertować Gerber'a na rysunek ścieżek i zapis do dxf. Problemem może być 'odczyt' otworów do wiercenia, trzeba znaleźć środki otrzymanycvh punktów lutowniczych. Punkty są obrysowane zbiorem odcinków.
3. Wczytanie pliku dxf do CorelDraw. Ustawienie odpowiednich szerokości linii i eksport do dxf. Corel, przynajmniej w wersji 9, ekportuje szerokość linii jako obiekt z wypełnieniem. Wczytanie dxf'a z corela do programu cad, 'zdjęcie' wypełnienia, mamy ścieżki.
Ja nie znalazłem prostej metody by otrzymać obrys ścieżek więc każdy z podanych niżej sposobów wymaga trochę pracy. Moim zdaniem w przypadku protel'a najlepsza jest metoda żelazkowa lub fotochemiczna.
1. W przypadku prostych płytek, kilka punktów lutowniczych/ścieżek. Wczytanie dxf'a do programu CAD i obrysowanie wyeksportowanych ścieżek podwójną linią gdzie odległość między liniami odpowiada szerokości ścieżki. Punkty lutownicze rysowane od nowa. Na koniec usuwanie niepotrzebnych fragmentów (TRIM).
2. Większe płytki. W Protelu eksport do pliku Greber. Następnie wczytanie do programu który 'umie' przekonwertować Gerber'a na rysunek ścieżek i zapis do dxf. Problemem może być 'odczyt' otworów do wiercenia, trzeba znaleźć środki otrzymanycvh punktów lutowniczych. Punkty są obrysowane zbiorem odcinków.
3. Wczytanie pliku dxf do CorelDraw. Ustawienie odpowiednich szerokości linii i eksport do dxf. Corel, przynajmniej w wersji 9, ekportuje szerokość linii jako obiekt z wypełnieniem. Wczytanie dxf'a z corela do programu cad, 'zdjęcie' wypełnienia, mamy ścieżki.
- Załączniki
-

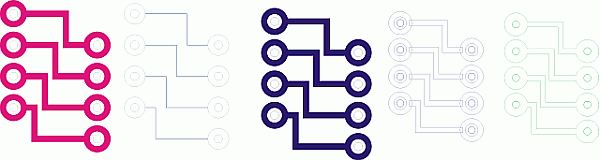

- Rysunek2.gif (16.83 KiB) Przejrzano 1062 razy
