#21

Post napisał: CX MANIAK » 29 gru 2016, 00:43

Witam.
Mam u siebie jeszcze Zucha-1. Napisz kolego jakie wymiary potrzebujesz, to pomierzę to i owo.
Pozdrawiam.



Tagi:


leszekj63
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 4
Posty: 4
Rejestracja: 02 lut 2017, 14:21
Lokalizacja: Ozorków

#22

Post napisał: leszekj63 » 13 lut 2017, 22:20

Witam wszystkich jestem tu nowy i to jest mój pierwszy post, od nie dawna posiadam tokarkę zuch (nie wiem który to egzemplarz ale porobię kilka zdjęć to postaram się wrzucić ). Jak na moje drobne potrzeby będzie w sam raz jest dosłownie idealna, ale mam mały problem :cry: :cry: :( wszystko działa w niej jak należy nie ma luzów i chodzi jak zegarek mimo tych lat. Brakuje w niej jednak tulejki do mocowania kła w koniku, szukałem wszędzie ale bez skutku dogadałem się z tokarzem i ma mi dorobić ale chciał bym oryginał Może mi ktoś w tym pomóc ? z góry dzięki za pomóc
( A może ktoś posiada ? typu szczęki lub koła zębate do napędu i mu zalegają ? bo ja mam tylko komplet w tokarce i nic po za tym )
pozdrowionka :grin:


Andrzej 40
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 12
Posty: 1863
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

#23

Post napisał: Andrzej 40 » 14 lut 2017, 02:28

Może opis wystarczy. Długość pinoli 95mm, średnica 25mm - tokarz musi pasować ten wymiar z konikiem, długość części stożkowej MK1 = 45mm, reszta czyli część z gwintem 12x3L (być może trapezowy, trzeba sprawdzić na śrubie) = 50mm. Rowek prowadzący szer. 5mm, wcięcie na głębokość 2,5mm.
Średnica otworu na wejściu stożka = 12mm.
Przepraszam, ale nie mogę w nocy wykręcić śruby żeby sprawdzić rodzaj gwintu. Ale chyba ją masz.


leszekj63
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 4
Posty: 4
Rejestracja: 02 lut 2017, 14:21
Lokalizacja: Ozorków

#24

Post napisał: leszekj63 » 14 lut 2017, 10:40

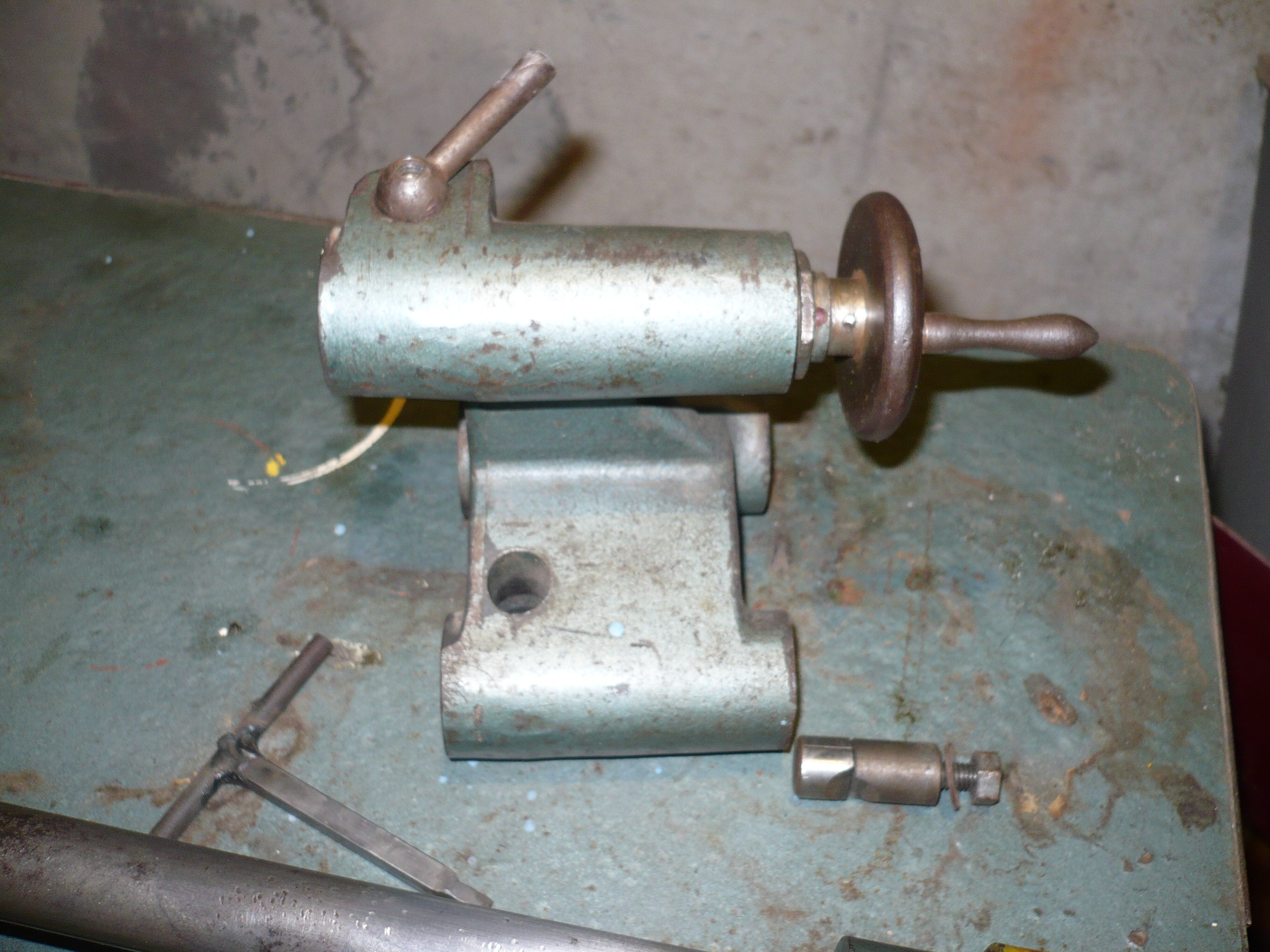

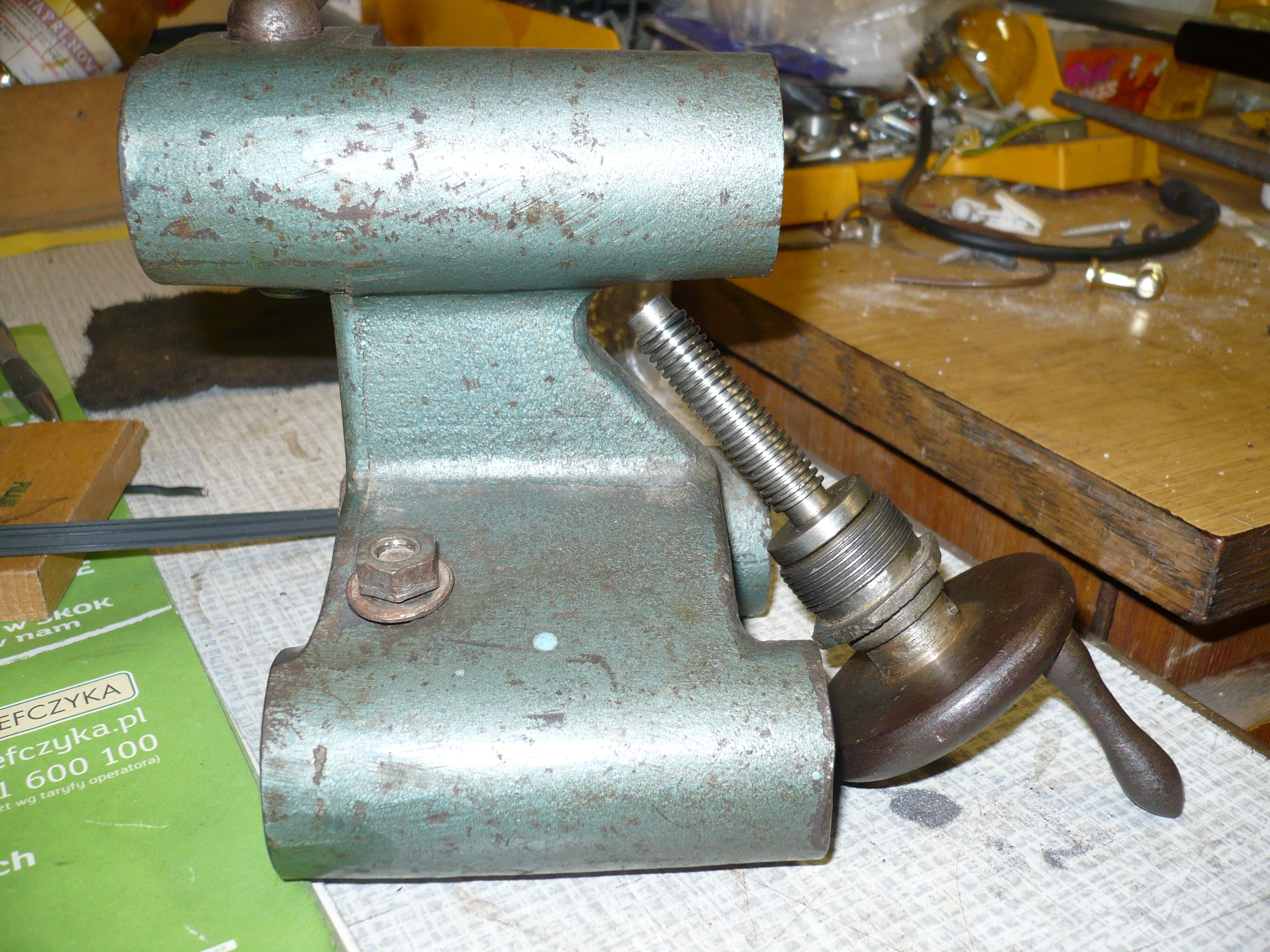

Jest konik ze śrubą i są te elementy blokujące konika i tulejkę, brak tylko tulejki ale dziś wkleję zdjęcia tokarki więc będzie widać co jest :smile:
Dzięki za szybką reakcje pozdrawiam :grin:


Andrzej 40
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 12
Posty: 1863
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

#25

Post napisał: Andrzej 40 » 14 lut 2017, 15:58

Muszę się poprawić (sprawdzałem przy kiepskim oświetleniu) - od strony pokrętła nie ma gwintu na długości 50mm ale w pinolę wciskana jest brązowa tuleja z gwintem wewnętrznym 12x3L o średnicy fi 18 długości też 18mm zabezpieczona przed obracaniem i wysunięciem wkrętem M3 bez łba (robaczek). To znacznie ułatwi wykonanie gwintu.
Nawiercenie fi 13 dochodzi do 50mm od końca pinoli.
Wszystko to widać na rys. 11 z DTRki.
Na rys.07 podane pasowanie dla pinoli fi 25h6.
Nie mogę załączyć rysunku bo przekracza 2MB :cry: .


leszekj63
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 4
Posty: 4
Rejestracja: 02 lut 2017, 14:21
Lokalizacja: Ozorków

#26

Post napisał: leszekj63 » 14 lut 2017, 17:42

witam ponownie jeśli masz tą dtr-kę może podzielił byś się nią i podesłał mi ją ? Nie znam jeszcze dokładnie możliwości tej tokarki bardzo by mi się przydała.

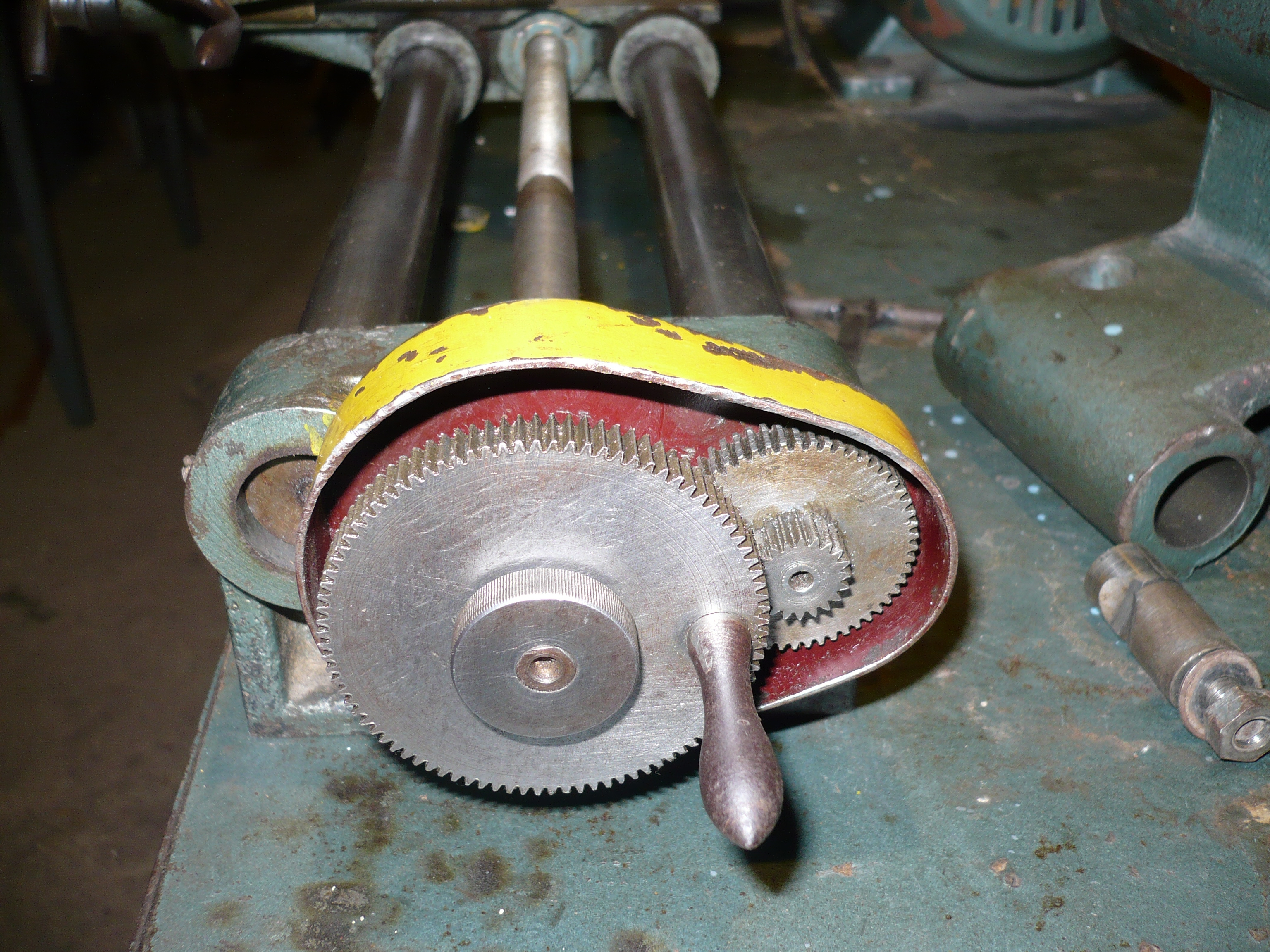

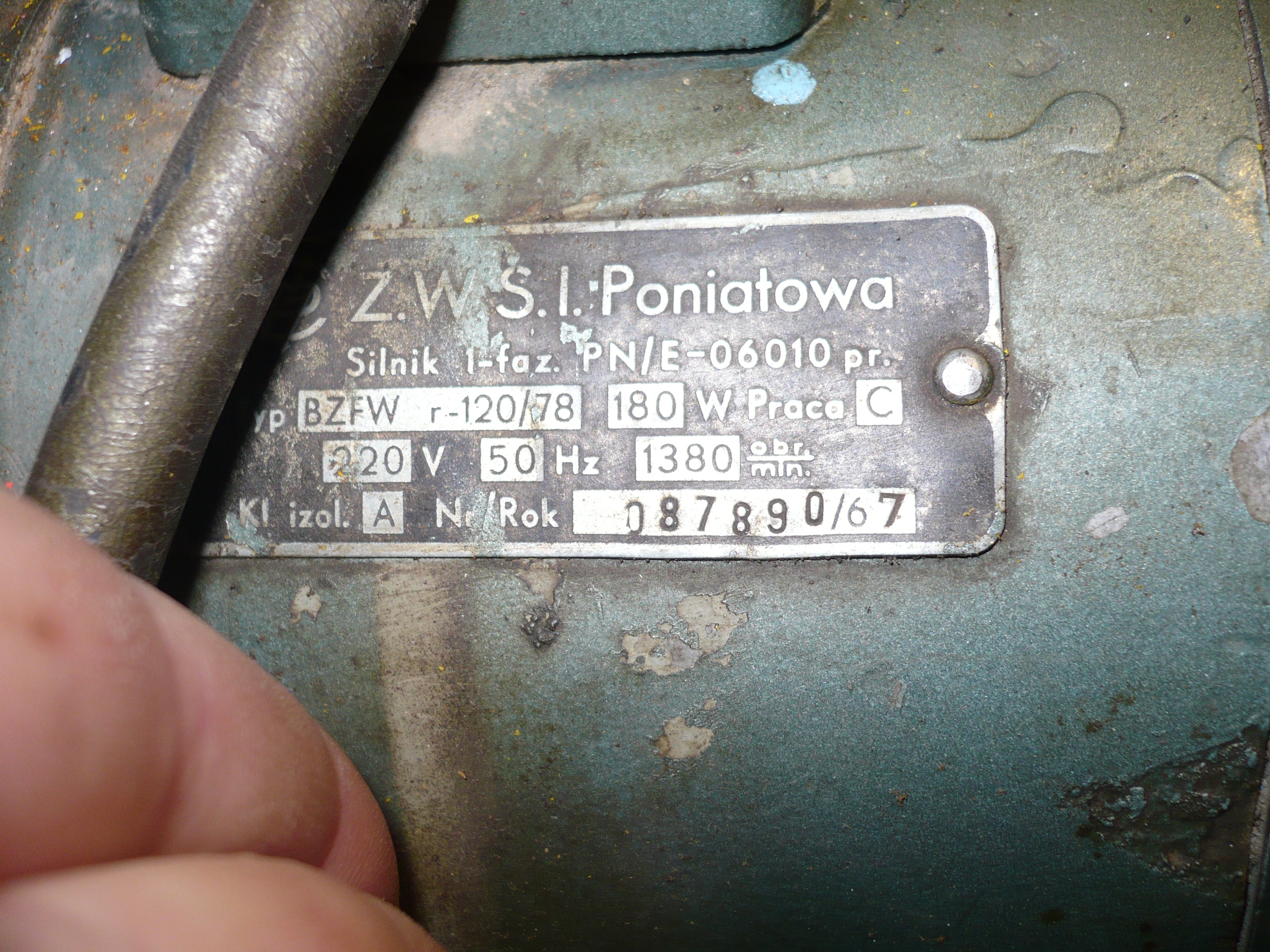

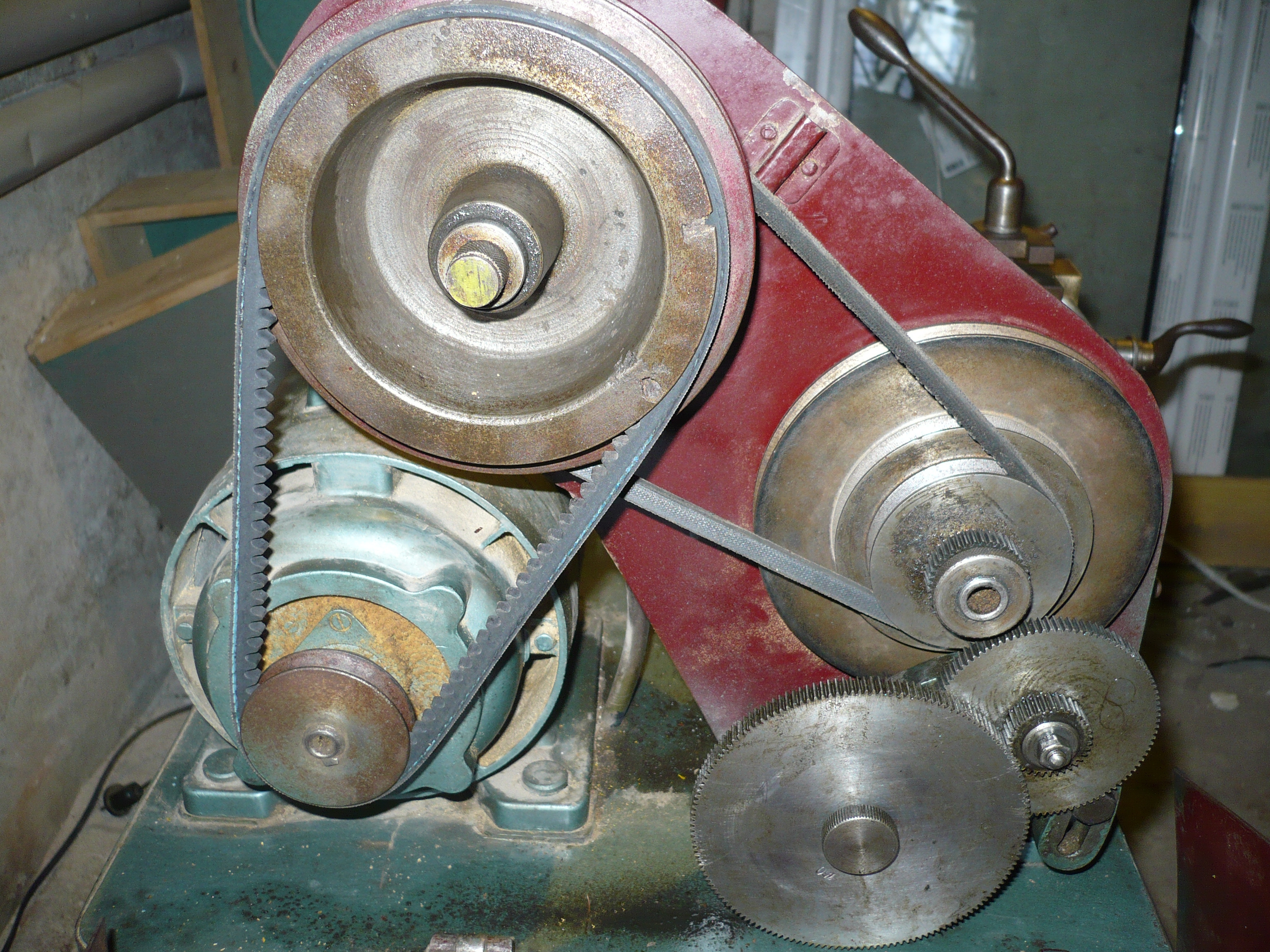

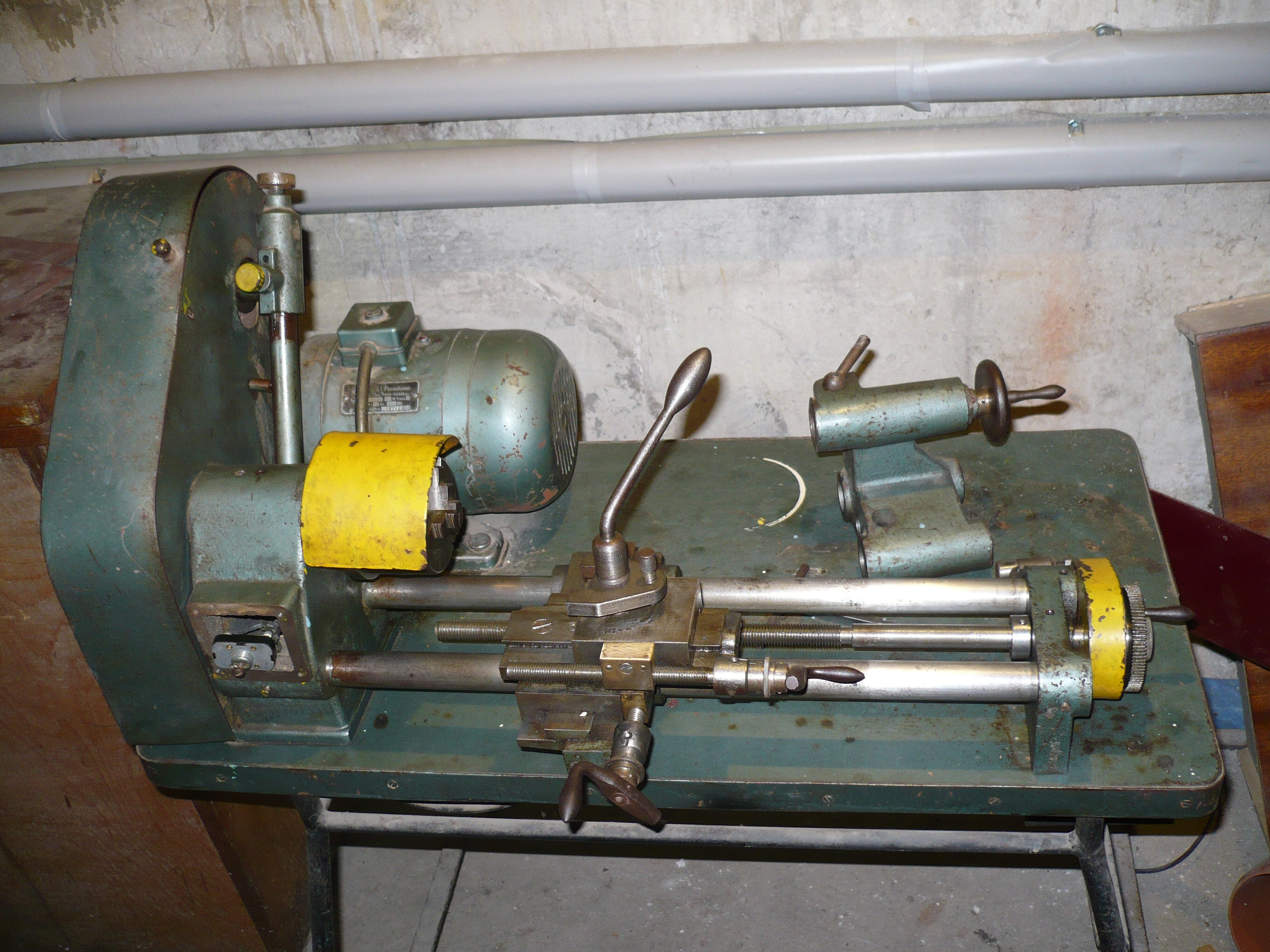

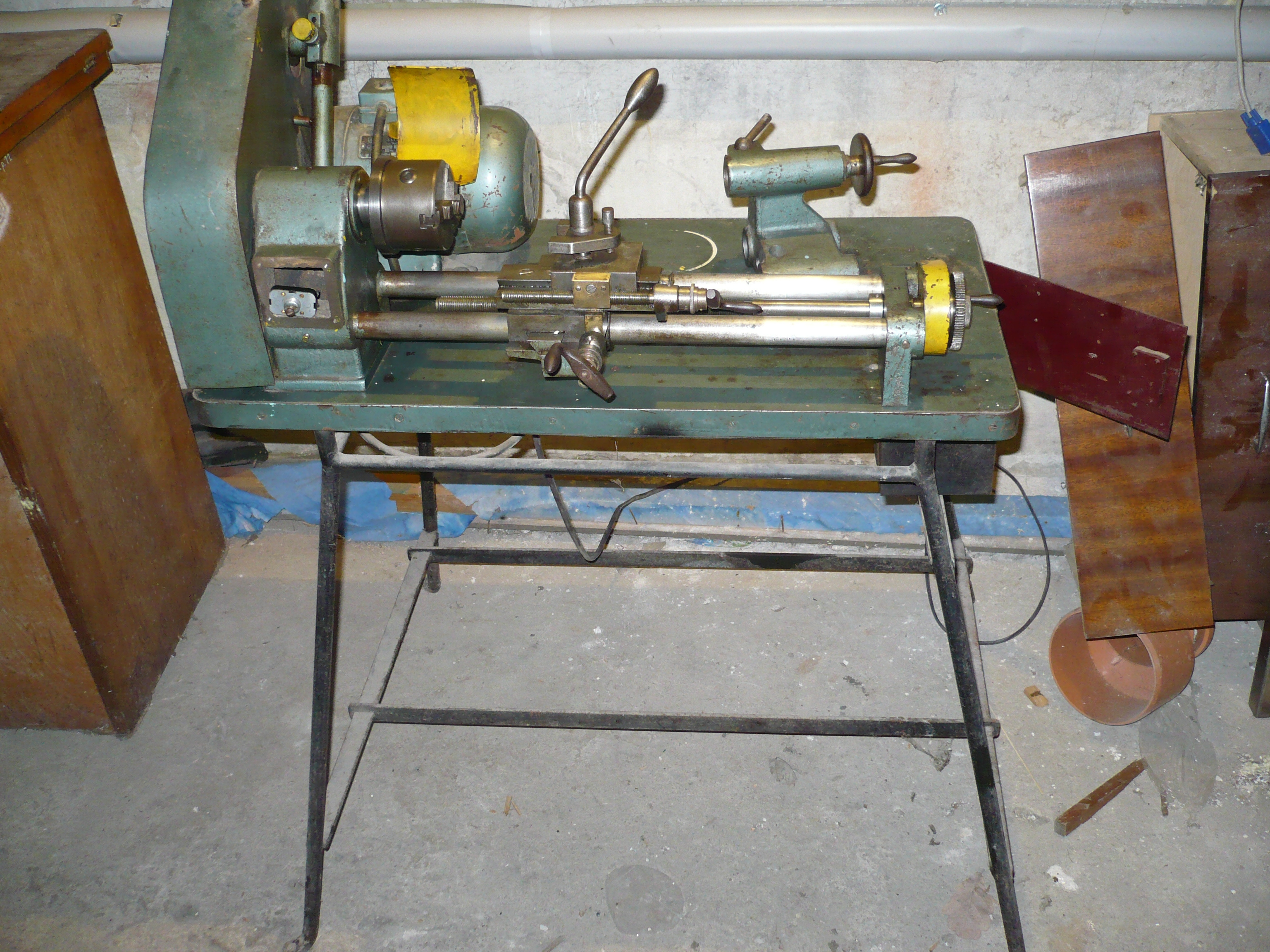

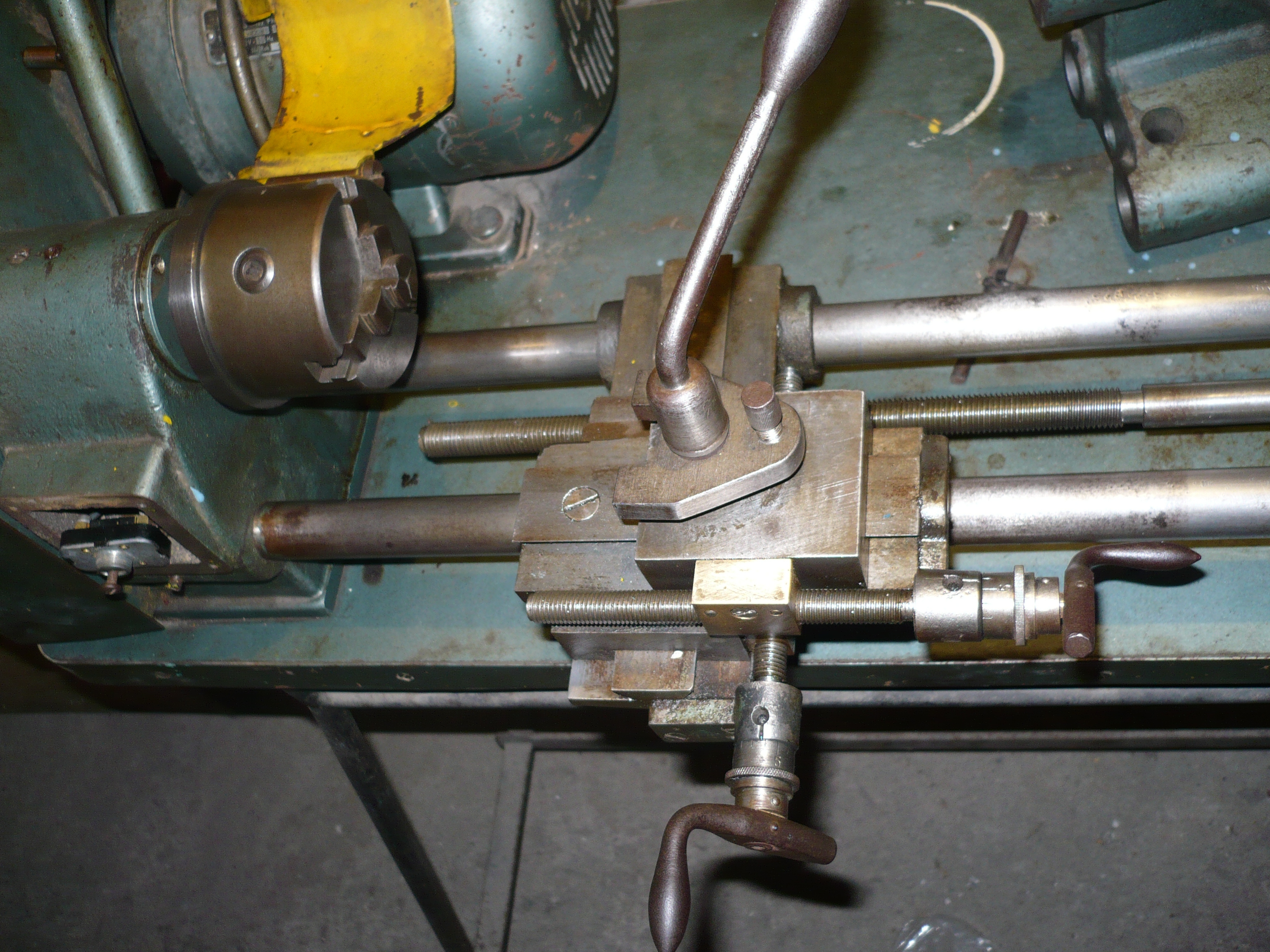

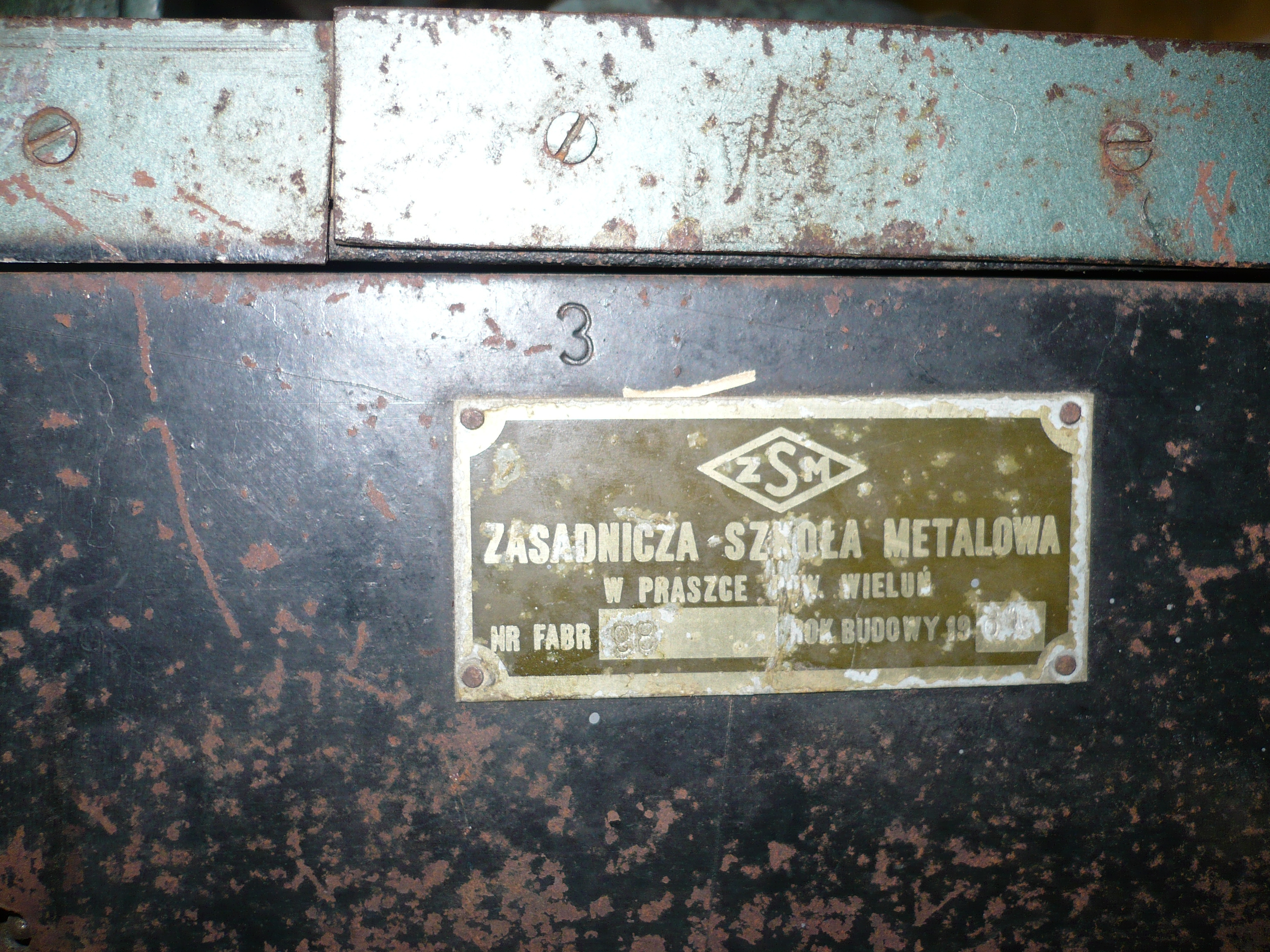

załączam obiecane zdjęcia
Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek


Andrzej 40
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 12
Posty: 1863
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

#27

Post napisał: Andrzej 40 » 16 lut 2017, 15:00

Na wszelki wypadek wklejam post kol. kugel z 15.04.2014:
"Podaję wymiary tulei konika: dł.112,5; śr. fi 24,98; wewnątrz tulejka z brązu fi 18 i dł. 12, gwint prostokątny 12*2 lewy, pozostałą długość zajmuje stożek MK1. Tuleja frezowana 5,5*2,5 tak by rowek pasował do wpustu."
Widać wyraźne różnice 2 wymiarów - długości tulejki i długości pinoli. U mnie cała stała część konika ma 110 mm i 112 mm pinola by się nie chowała. Albo inne wymiary konika albo dorabiana tuleja. Inny tez jest skok gwintu. Wszystko możliwe, bo było wielu producentów.


leszekj63
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 4
Posty: 4
Rejestracja: 02 lut 2017, 14:21
Lokalizacja: Ozorków

#28

Post napisał: leszekj63 » 16 lut 2017, 20:08

Dzięki za wymiary dziś już nie sprawdzę ale jutro pomierzę i zobaczymy czy są takie wymiary jak podałeś :grin:

[ Dodano: 2017-02-17, 14:45 ]

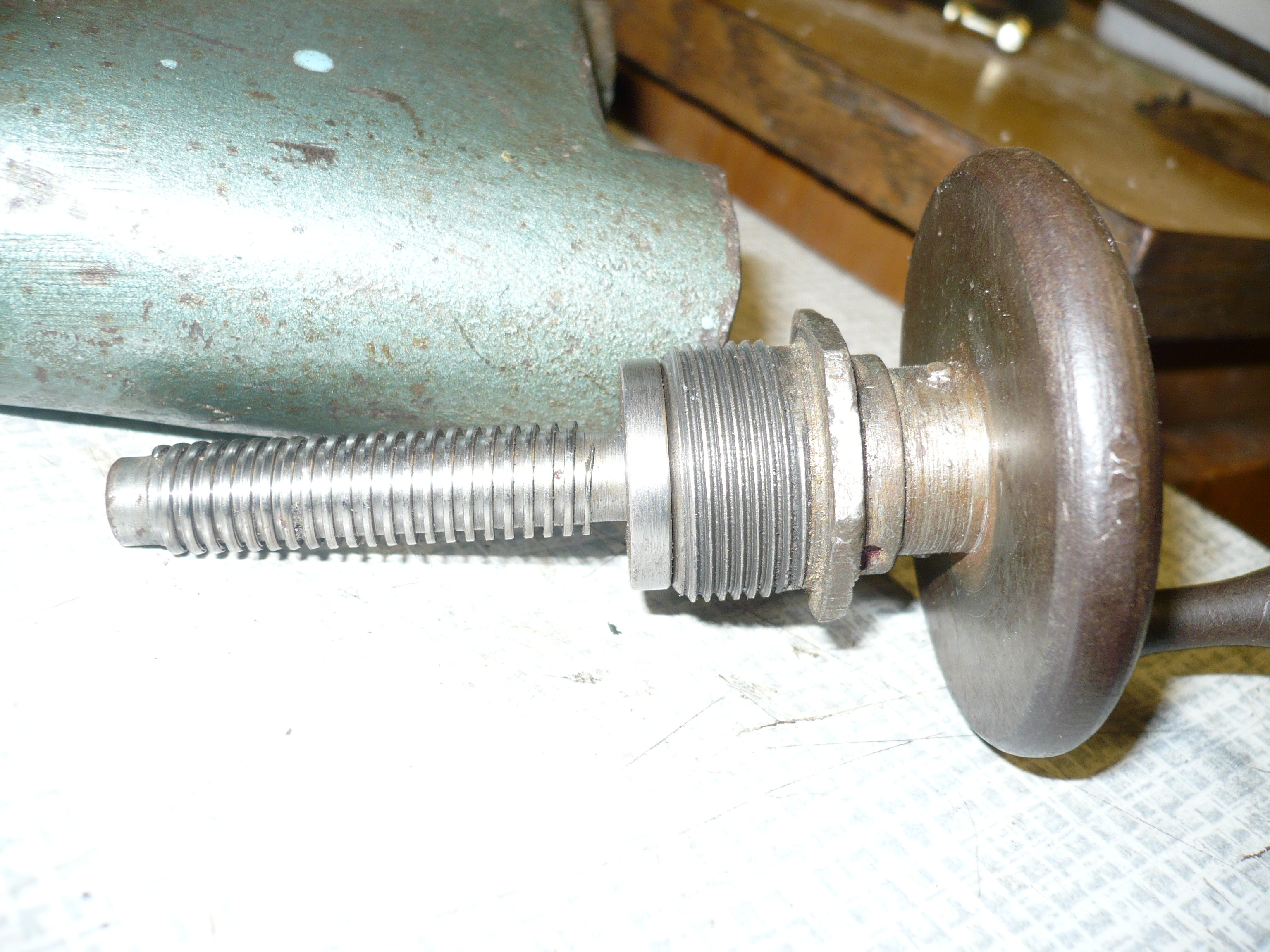

Gwint lewy 12 mm prostokątny dł śruby 52 mm dł korpusu gdzie wchodzi pinola 111,3 mm średnica otworu fi 24,8/9 mm więcej nie jestem w stanie powiedzieć .


marcin156
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 1
Rejestracja: 15 gru 2017, 13:11

Re: Tokarka zuch 1 części

#29

Post napisał: marcin156 » 15 gru 2017, 13:22

Dzień dobry. Mam tokarkę Zuch 8 Chętnie ją sprzedam. Na chodzie. 1 szczęka uszkodzona. Do tego jest stolik. Pozdrawiam. Marcin


Andrzej 40
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 12
Posty: 1863
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

Re: Tokarka zuch 1 części

#30

Post napisał: Andrzej 40 » 15 gru 2017, 18:01

marcin156 pisze:
15 gru 2017, 13:22
Dzień dobry. Mam tokarkę Zuch 8 Chętnie ją sprzedam. Na chodzie. 1 szczęka uszkodzona. Do tego jest stolik. Pozdrawiam. Marcin
1) Powinieneś przenieść do działu Giełda.
2) Wskazane zdjęcie tokarki a także uszkodzonej części.
3) Na pewno ZUCH 8 ? Nie spotkałem się dotychczas z tą wersją.
