Te pięć gniazd to w przyszłości będą podłączone krańcówki "home". Na razie jest tylko E-Stop.
Aby podłączyć manipulator potrzebna jest inna płyta LPT, taka z gniazdem podobnym do gniazda monitora komputera i dodatkowe oprogramowanie, lub inne rozwiązanie, podłączenie bezpośrednio do komputera przez USB oraz oprogramowanie, wtyczka do Mach3.

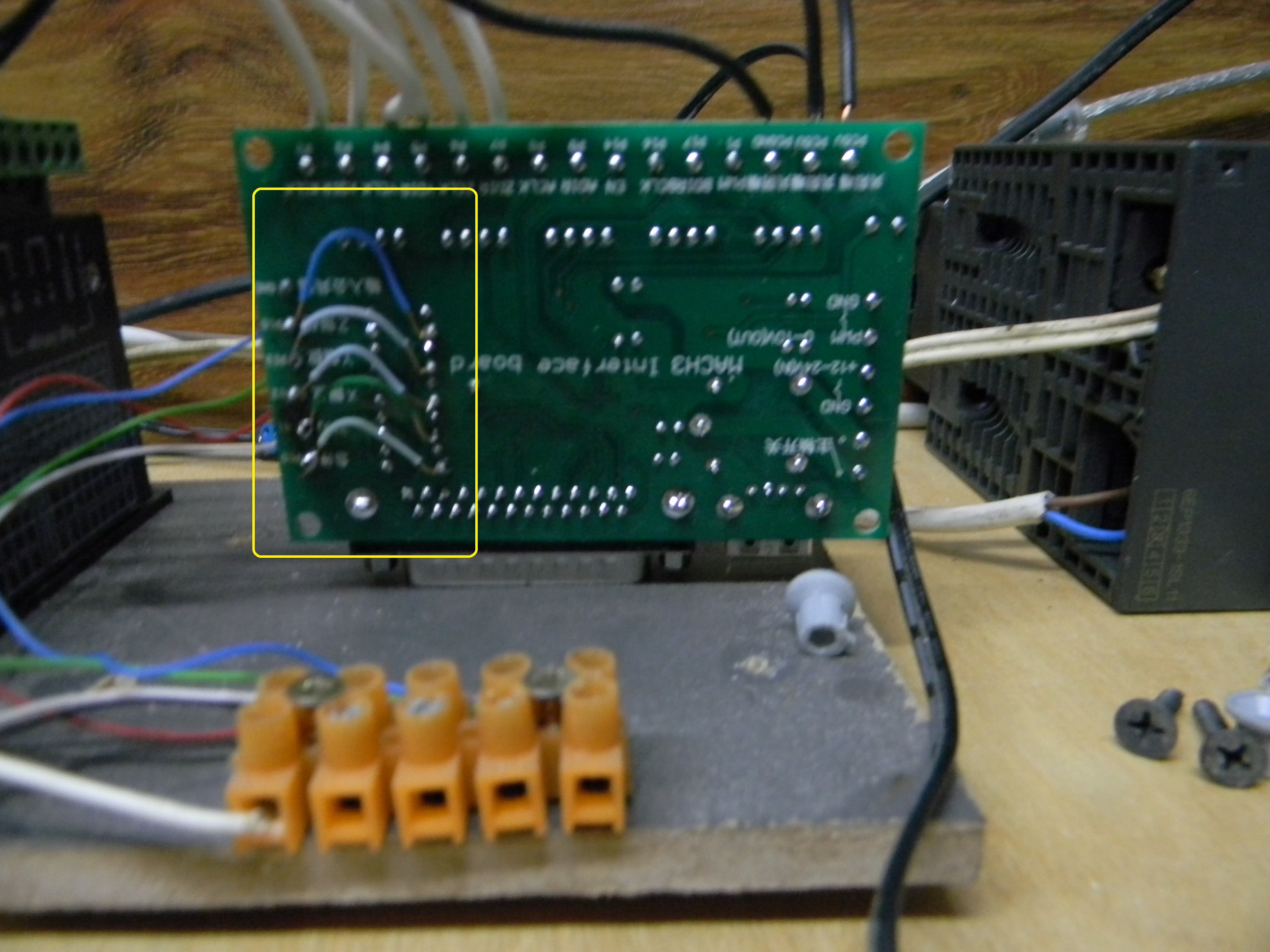

Z niedziałającymi krańcówkami na płycie pod Mach3 poradziłem sobie tak jak to widać na załączonym zdjęciu w żółtym prostokącie.
Ominąłem niedziałające transoptory.
[img]
I działa

Po niepowodzeniach z płytą do Mach3, zakupiłem Arduino Mega2560 oraz Ramps 1.4 z wyświetlaczem i czytnikiem kart, RepRap Discount Smart Controller
Na początek chciałbym uruchomić tylko silniki, później może drukarka 3D.
Merlina 1.8.3 skonfigurowałem korzystając z instrukcji do Marlina 1.6.4
(http://feriar-lab.pl/kalibracja-drukarki-3d-czesc-1/4/)
nie zmieniając nic w ustawieniach temperatur itp, tylko silniki, a gdy doszedłem do odblokowania wyświetlacza i czytnika kart to okazałe się że w wersji 1.8.3 nie mogę znaleźć, cytuje:

W zakładce „configuration.h” klikamy Ctrl+F albo Command+F dla Mac i wyszukujemy frazę:
#define REPRAP_DISCOUNT_SMART_CONTROLLER oraz #define NEWPANEL następnie z początku linijki usuwamy //
Następnie przechodzimy do zakładki „pins.h” i wyszukujemy frazę: #define RAMPS_V_1_3 i też usuwamy // z początku.


Jak skonfigurować Marlina 1.8.3, aby widział wyświetlacz i czytnik kart,a może jest jakiś program do wczytania g-kodu bezpośrednio z komputera, najlepiej po polsku.

Dodam.
W ID Arduino poćwiczyłem z plikiem Blink, diodka mrugała " jak jej zagrałem", Marlin skompilował się i wgrał prawidłowo, a przynajmniej taki był komunikat na dole ekranu

Szkic używa 80630 bajtów (31%) pamięci programu. Maksimum to 253952 bajtów.
Zmienne globalne używają 2926 bajtów (35%) pamięci dynamicznej, pozostawiając 5266 bajtów dla zmiennych lokalnych. Maksimum to 8192 bajtów.

Wyświetlacz świeci się "kwadracikami" a buzer buczy.

Z góry dziękuje za wszelką pomoc

Połączyłem GND wejść i wyjść, nic to nie dało.

Zanim zacznę zwierać coś śrubokrętem mam pytanie do "AWATERA"
Nie wiem o który transoptor chodzi, na zdjęciu poniżej ponumerowałem coś co według wikipedi wygląda na transoptory i opisałem stany napięć.
Pomiary robiłem bez napięcia 12-24V, tylko 5V z USB i z połączonymi GND, a jeśli chodzi o rezystor SMD to nie wiem o który chodzi.

Zasilacz 12V 5A jest podłączony do sterowników silników, czyżbym miał 12V podłączyć do płyty głównej ?
Sądziłem, że płyta jest zasilana tylko 5V z USB, a te zaciski 12 V zasilania jest wykorzystywane tylko do sterowania falownikiem wrzeciona lub temperatury drutu.



[ Dodano: 2017-07-16, 21:22 ]
Podłączyłem do płyty zasilanie 12-24V tak jak na zdjęciu powyżej, zaświeciła się dioda informująca o podłączeniu tego zasilania, a krańcówki dalej nie działają.

Kupiłem chińską płytę główną dedykowaną do Mach3 wraz z trzema sterownikami na TB6600 oraz kablem LPT.

Najpierw skonfigurowałem Mach3, podłączyłem silniki (NEMA 17),według diagramu widocznego na zdjęciu, siniki w opcji „Dostrajanie silników” pracują bez
zarzutów.



Przy próbie podłączenie krańcówek Mach3 nie widzi ich.



Krańcówki podłączałem jako rozwarte jak i zwarte, kombinowałem w ustawieniach Macha i nic, ściągnąłem i zainstalowałem demo programu STEP2CNC objawy są takie same.



Zakładam, że skoro działają silniki, to kabel LPT jest OK., a więc uszkodzona płyta.

Czy prawidłowe wyciągam wnioski ?!?!

Proszę o potwierdzenie moich wniosków lub zaprzeczenie im, a może trzeba jeszcze coś ustawić, skonfigurować.

Pytanie główne:
Czy problem leży po stronie płyty czy komputera ?
