otwory pamiętaj o osi symetrii;)

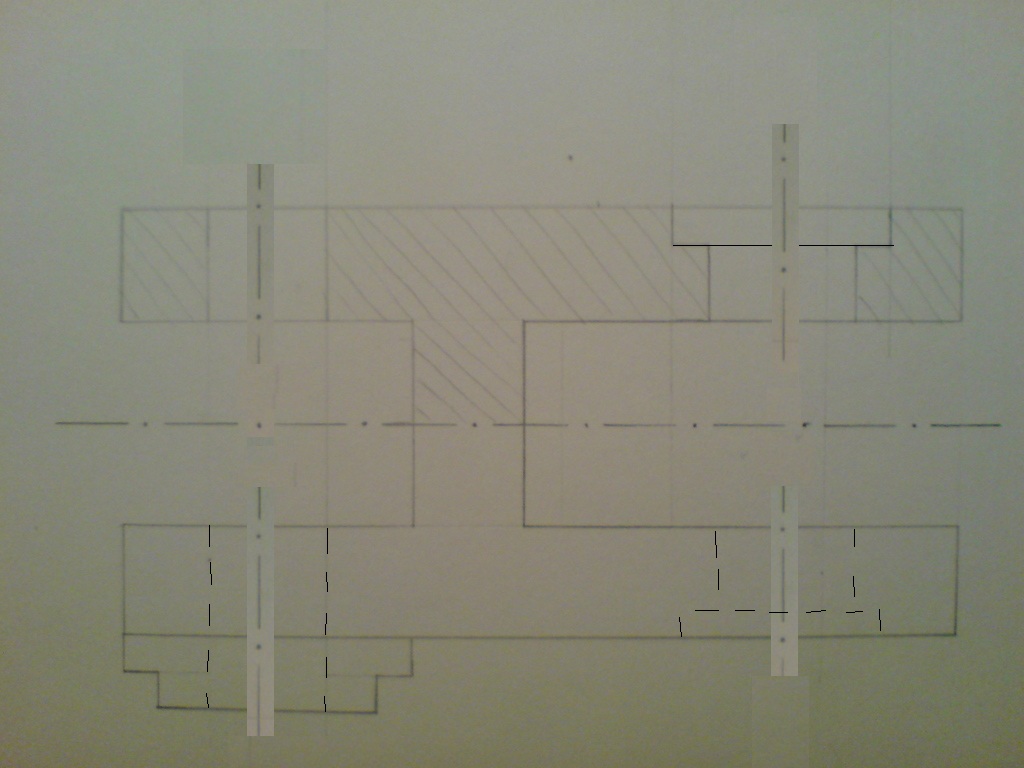

na szybko stworzyłem coś takiego..



musisz jeszcze umiejscowić promienie..
ale mam nadzieję że naprowadziłem Ciebie
pozdrawiam

co o tym sądzicie ?? wydaje mi sie że dobrze wykonałem rysuneczek z wymiarami;)

polecam Dobrzańskiego Rysunek Techniczny Maszynowy (str.134-136 rysowanie osi, wałów, łożysk, sprzęgieł i hamulców)

"Odwrotnie, najpierw odległość a następna cyfra to ilość"
nie ma racji, zawsze podaje się ilość a później odległość..np. dla otworów 5x φ10
Twój bład polega na tym że wynik nie podałeś w nawiasie okrągłym
3x10 (=30)
pozdrawiam

baza jest czerwony otwór.. i czy to może być tak wykonane ??

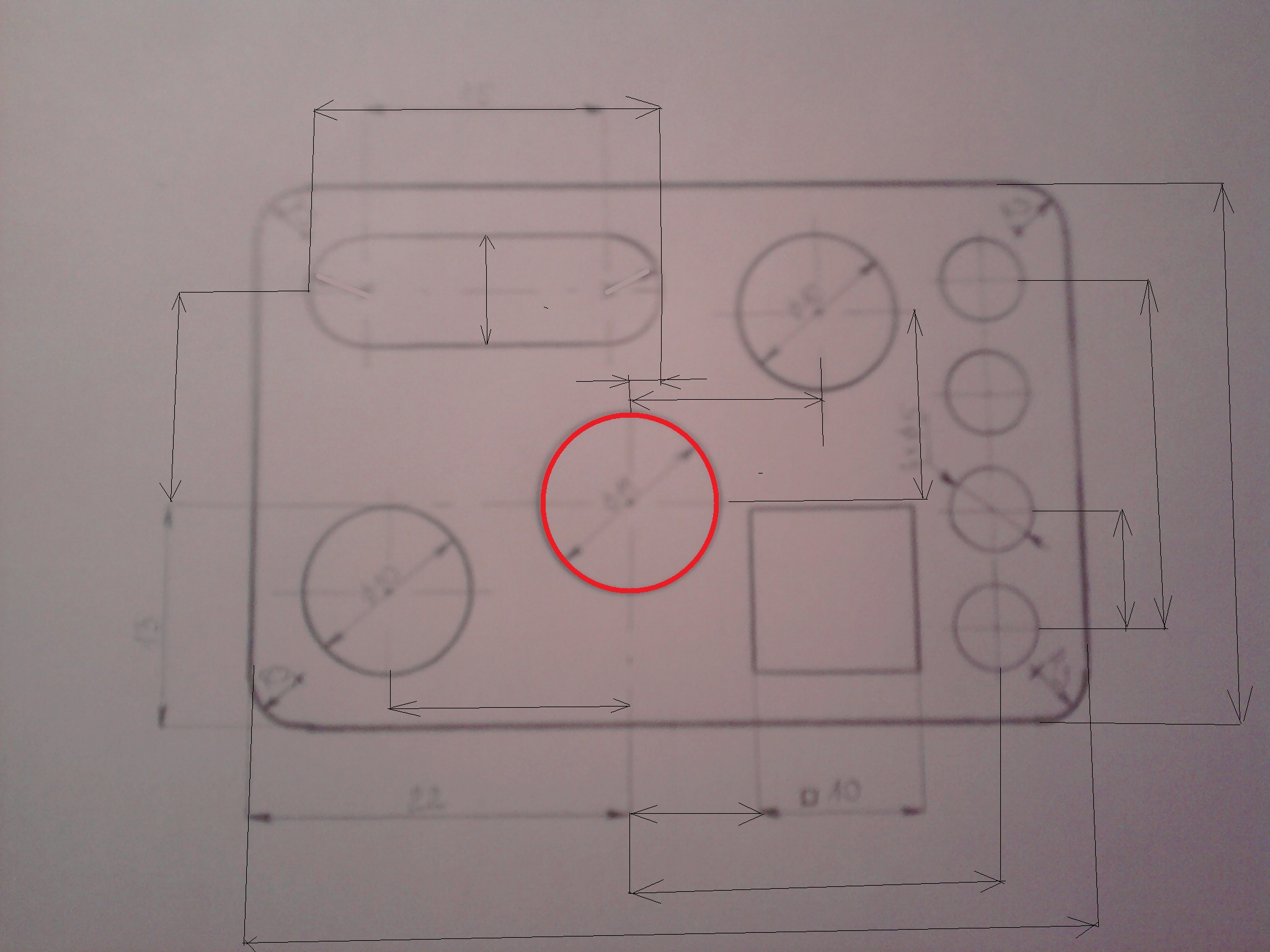

Bazą tego rysunku ma być czerwony otwór.. dobrze sie za wymiarowanie zabrałem ? niech ktoś mnie utwierdzi w moim zdaniu albo wskażę błędy..

no siemka chętnie polecam stronkę
http://www.technikag2.republika.pl/info.html
znajdziesz tam zagadnienia z wymiarowania i rzutowania pozdrawiam

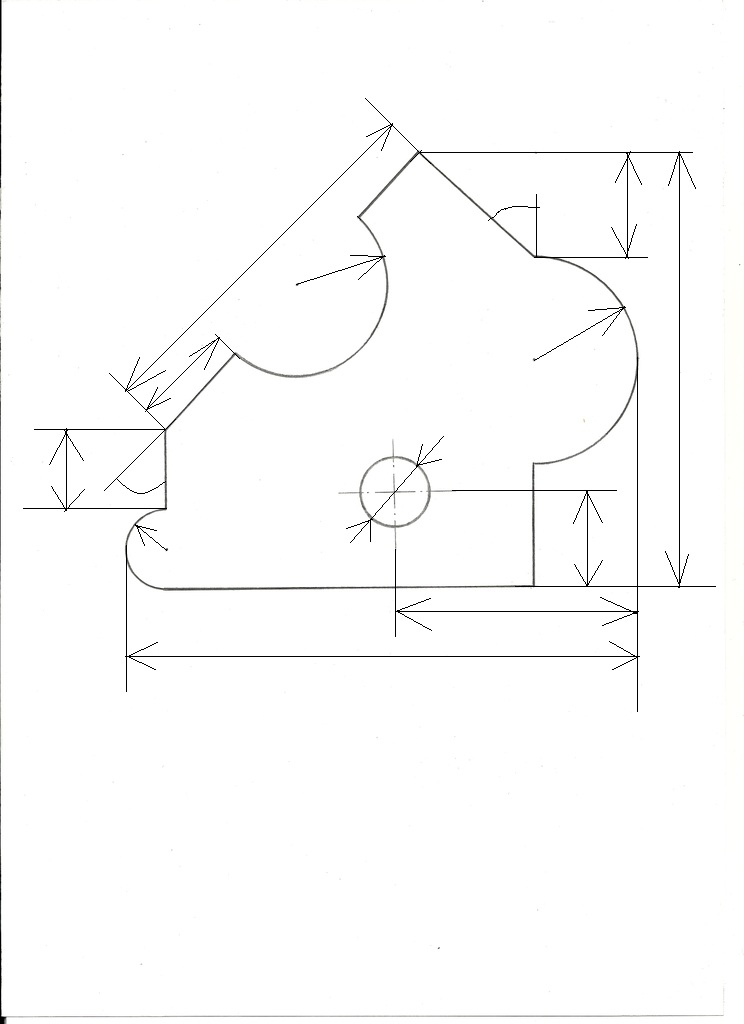

no oki rozumiem stożek ale jak zaznaczyć długość łuku ??

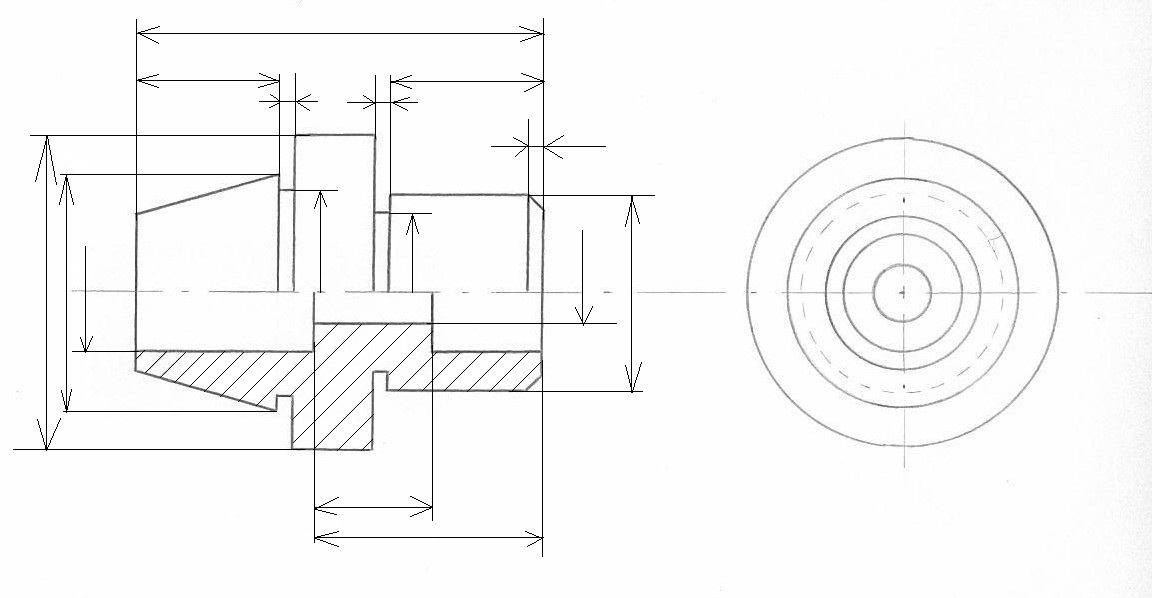

czy dobrze zwymiarowalem te przedmiot ?? dobrze czy źle ? może mi ktoś pokazać bledy ??
