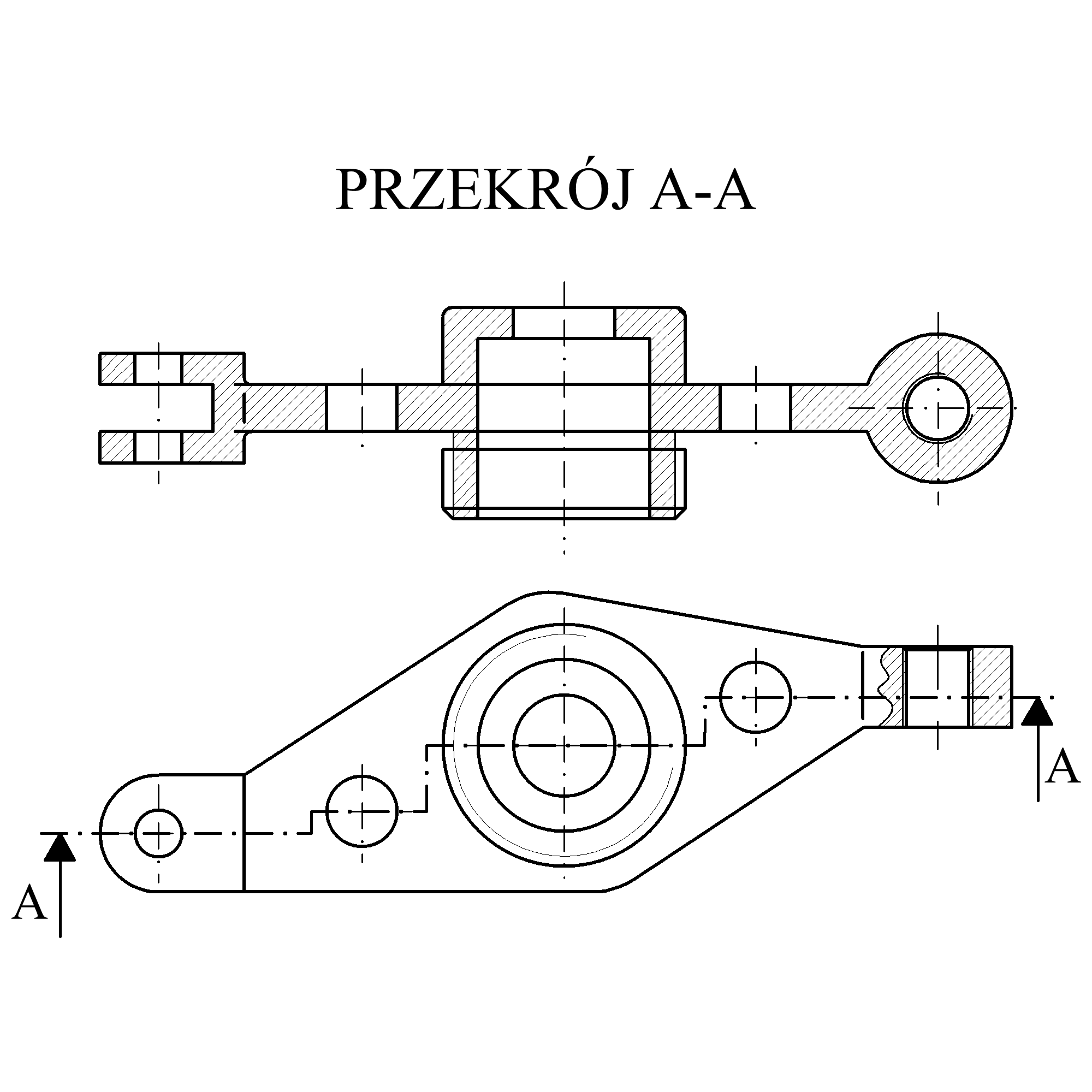

Przekrój stopniowy, 4 płaszczyzny poziome..

• Cytuj
• Cytuj

#11

Post napisał: peritus » 29 gru 2013, 16:27

zmiana

• Cytuj
• Cytuj

#12

Post napisał: nemek0 » 29 gru 2013, 16:30

Porównaj sobie z tym 1 obrazkiem: w którym miejscu zaczyna sie sfazowanie, pod jakim katem ono jest, i na jaką wysokość.

• Cytuj
• Cytuj

#13

Post napisał: peritus » 29 gru 2013, 17:03

pr0cnc pisze: Czy coś innego?

Coś zupełnie innego... zgodnie z tematem

• Cytuj
• Cytuj

#14

Post napisał: pr0cnc » 29 gru 2013, 17:30

Doczytałem w Internecie jak ma wyglądać gwint na rysunku technicznym. Poprawiłem to i wydawało mi się, że jest w porządku aż tu nagle peritus wysyła obrazek na którym strzałki są zamienione miejscami (przekrój widziany z innej strony)? Co było powodem tej zmiany?


Jak oddam taki rysunek nie dostanę nim w twarz od kogoś kto to będzie sprawdzał?

• Cytuj
• Cytuj

#15

Post napisał: friko » 30 gru 2013, 14:02

pr0cnc pisze:Jak oddam taki rysunek nie dostanę nim w twarz od kogoś kto to będzie sprawdzał?

Zasłoń się wiedzą!
