Mes w Solid Edge 2020

#1

Post napisał: gambolo » 18 maja 2020, 14:44

Czy można w module obliczeniowym ustawić utwierdzenie tak by nie obejmowało całej klikniętej powierzchni.

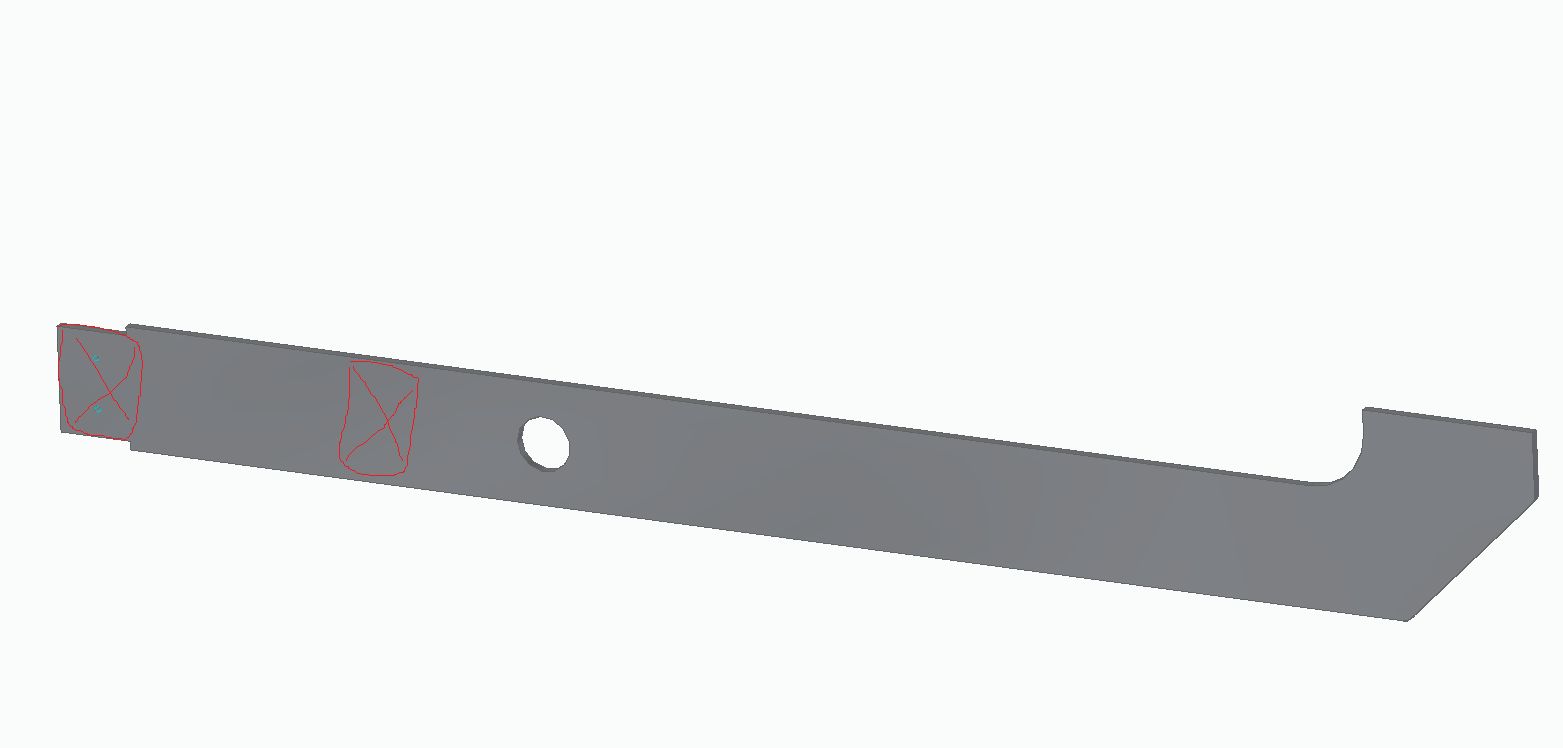

Mam blachę podpartą ślizgowo i chcę nadać tylko w strefach ślizgów podparcie (zaznaczone iksy na czerwono)
Obrazek

Szukam jakiejś opcji jak to utwierdzić i jedynie co mi przychodzi do głowy to podzielenie elementu na 4 części oraz dodanie później dodatkowych kontaktów.



Awatar użytkownika

Szwed
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 6
Posty: 38
Rejestracja: 10 lis 2017, 19:38

Re: Mes w Solid Edge 2020

#2

Post napisał: Szwed » 18 maja 2020, 22:16

Cześć,
Musisz utworzyć dwa szkice i na ich podstawie dwie powierzchnie (polecenie powierzchnia ograniczona) następnie przedefiniować powierzchnie poleceniem
Przedefiniuj (zaznaczasz lico detalu plus dwie wcześniej utworzone powierzchnie). Tak przygotowany detal umożliwi wskazanie tych dwóch obszarów jako elementy podparcia

Awatar użytkownika

Szwed
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 6
Posty: 38
Rejestracja: 10 lis 2017, 19:38

Re: Mes w Solid Edge 2020

#3

Post napisał: Szwed » 19 maja 2020, 09:22

Sorki źle napisałem, nie "Przedefiniuj" tylko "Podziel" i nie trzeba tworzyć powierzchni ograniczonych tylko sam szkic wystarczy ;)
poniżej filmik:
https://youtu.be/IriNRgVs-bE


Autor tematu
gambolo
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 6
Posty: 56
Rejestracja: 24 mar 2015, 07:01
Lokalizacja: stamtąd

Re: Mes w Solid Edge 2020

#4

Post napisał: gambolo » 19 maja 2020, 14:14

Dzięki, już rano ogarnąłem że coś jest nie teges i doszedłem do rozwiązania.

Ale jutro będę miał jeszcze kilka niuansów do wyjaśnienia.


Autor tematu
gambolo
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 6
Posty: 56
Rejestracja: 24 mar 2015, 07:01
Lokalizacja: stamtąd

Re: Mes w Solid Edge 2020

#5

Post napisał: gambolo » 28 maja 2020, 11:05

Jak mogę ustawić symetryczność modelu - tab by nie liczył całości tylko połowę ?

Awatar użytkownika

Szwed
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 6
Posty: 38
Rejestracja: 10 lis 2017, 19:38

Re: Mes w Solid Edge 2020

#6

Post napisał: Szwed » 28 maja 2020, 11:38

Polecenie Symetria wzgl. płaszczyzny


Autor tematu
gambolo
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 6
Posty: 56
Rejestracja: 24 mar 2015, 07:01
Lokalizacja: stamtąd

Re: Mes w Solid Edge 2020

#7

Post napisał: gambolo » 28 maja 2020, 11:51

Czy wycinam model (połowę) i ustawiam w miejscach ciecia symetrię ?

Awatar użytkownika

Szwed
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 6
Posty: 38
Rejestracja: 10 lis 2017, 19:38

Re: Mes w Solid Edge 2020

#8

Post napisał: Szwed » 28 maja 2020, 12:00

Tak jest


Autor tematu
gambolo
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 6
Posty: 56
Rejestracja: 24 mar 2015, 07:01
Lokalizacja: stamtąd

Re: Mes w Solid Edge 2020

#9

Post napisał: gambolo » 28 maja 2020, 12:27

Dla elementu powtarzalnego osiowo np. jakaś tarcza również robię podobną operację np. wycięcie 1/8 i symetria z obu stron po odcięciu ?

Awatar użytkownika

Szwed
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 6
Posty: 38
Rejestracja: 10 lis 2017, 19:38

Re: Mes w Solid Edge 2020

#10

Post napisał: Szwed » 28 maja 2020, 12:52

Tak dokładnie, i proszę pamiętać że obciążenia i warunki brzegowe MUSZĄ być również symetryczne.

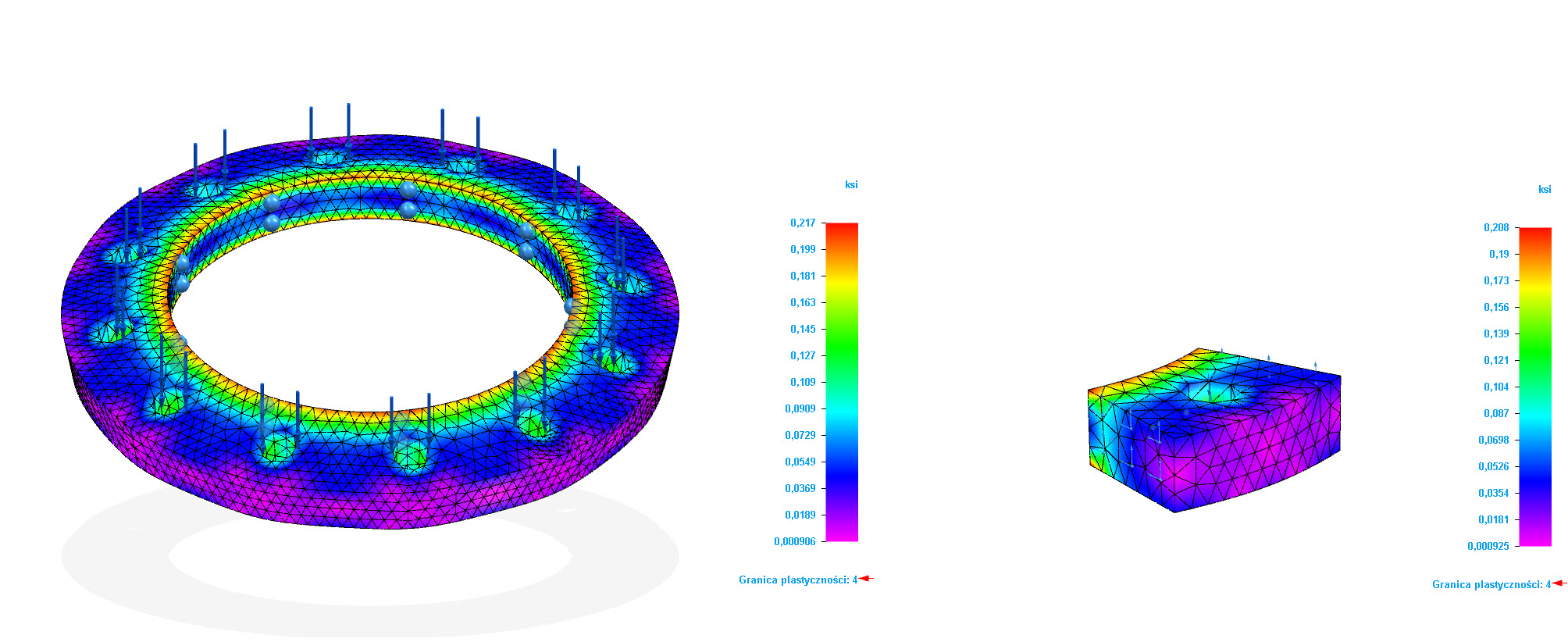

Solid Edge 2020 MES symetria.jpg
