gwint trapezowy niesymetryczny inventorze


atlc
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1578
Rejestracja: 28 lip 2010, 18:37
Lokalizacja: Warszawa

#11

Post napisał: atlc » 04 sty 2017, 21:47

Pliku niestety nie odpalę, korzystam z Inventora 2015, a Ty zdaje się, że 2017.

Zgadza się, gwint nie będzie miał idealnego zarysu, ale porównaj wymiary z obydwu wersji i zobaczysz jak niewielka jest to różnica. Podobną różnicę uzyskujesz przy korzystaniu z płytek podporowych przy toczeniu, kąt jest najczęściej zbliżony, a nie idealnie taki jak wynikałoby to z wyliczeń.

Chcąc uzyskać idealny gwint należałoby najpierw zawinąć zwój na walcu, a następnie utworzyć płaszczyznę prostopadłą w punkcie, znajdzie to kolega na górnym pasku.
Dopiero na tej płaszczyźnie narysuj zarys zęba.

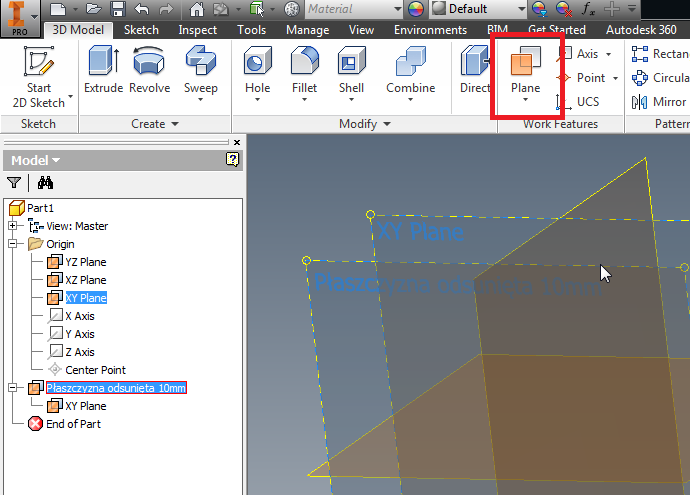

Rozwiń tą listę w czerwonej ramce:
Obrazek



Tagi:
