skrzynia nortona

[kris7112]

witam serdecznie jestem pierwszy raz na tym forum

nabylem tokarko-frezarke tsw 25 produkowana przez zaklad doskonalenia zawodowego w poznaniu w latach 80-90 ,okazalo sie ze brakuje kol zebatych skrzyni nortona i zwracam sie z prosba moze ktos posiada taka tokarke i moglby wypozyczyc lub zrobic rysunek techniczny kol z wymiarami oczywiscie odplatnie . przeszukalem cale google ale nie znalazlem zadnej informacji na temat tej maszyny tokarka z wygladu jest identyczna z tokarka austryjackiej firmy emco model maximat v10 rozmawialem takze z zdz w poznaniu ale zaklad ktory produkowal zostal zlikwidowany i nie maja zadnej dokumentacji,prowadza tylko kursy doszkalajace


prosze o jakakolwiek informacje

[dance1]

zdjęcia jakieś maszyny zapodaj, nigdy o tym modelu nie słyszałem, pewnie jakiś prototyp lub na zasadzie zrobiona z tego co pod ręką było, lata temu taką trafiłem, problem z każdą pierdołą w tej maszynie miałem bo nic na sieci, po warsztatach, firmach dzwoniłem i nawet jak maszyna niby tego samego typu, nic się nie sprawdzało, oczywiście ktoś wcześniej mógł jakieś zmiany wprowadzić, ale ingerencji nie widziałem. Ulep jak ja to nazywam.

[pioterek]

Ja też szukałem w google i jednak jest



http://www.nielsmachines.com/en/emco-ma ... -m-me.html

http://www.lathes.co.uk/emco/page4.html

http://www.searspartsdirect.com/Emco-La ... 28000.html

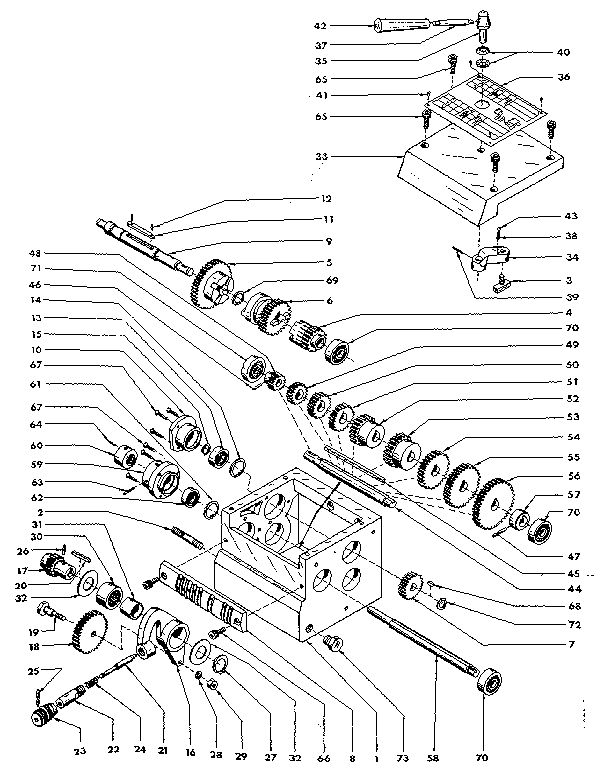

Są tam tokarki w kilku odmianach i jest widok na nortona.





Proponuję zrobić zdjęcia tej maszynie z brakującymi kołami, tak



aby dało się narysować cały łańcuch kinematyczny - coś takiego



, a ja brakujące koła zębate obliczę na podstawie tego co zostało. Potrzebna do tego jest też tabliczka





- tabela gwintów jaką przygotował producent.
Tą tabelkę też by się przydało zobaczyć wyraźniej

Ostatecznie całość jest do kupienia
http://www.ebay.pl/itm/261540302418?ru= ... 26_rdc%3D1

[dance1]

emco to ja wiem że jest (w google zdjęć nie brakuje https://www.google.pl/search?q=emco+max ... d=0CB8QsAQ ), chodziło mi o tsw 25. To że maszyny wyglądają identycznie/podobnie nie znaczy że bebechy mają takie same.

[kris7112]

maszyna wyglada nastepujaco ,jest to polska konstrukcja z tego co mnie poinformowano brakuje tylko kolumny wiertarki pionowej

zdjec i opisow tokareo firmy emco jest pelno ale na temat tsw 25 nic











[img]

[pioterek]

Tylko, że z tych zdjęć nic nie da się policzyć. Trzeba wykonać je tak by ukazywały szczegóły konstrukcji i postarać się narysować schemat conajmniej tak jak tu
https://www.cnc.info.pl/topics56/prosba ... 112,90.htm
się kolega postarał. Musi być oczywiste z jakiego koła zębatego na które z kolei jest przekazywana siła do obracania śrubą pociągową. Tu jest prześledzony schemat
https://www.cnc.info.pl/topics13/doklad ... htm#469345
kinematyczny przykładowej tokarki i link do innej więc proszę się z tym zapoznać.
