Tworzenie śrub w Solidzie


ERNEST KUCZEK
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 11
Posty: 1121
Rejestracja: 13 kwie 2006, 02:59
Lokalizacja: planeta ziemia

#31

Post napisał: ERNEST KUCZEK » 31 maja 2007, 04:09

bez oszukiwania sw nie pozwoli tego zrobic


POZDRAWIAM

Tagi:

Awatar użytkownika

arizon
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 275
Rejestracja: 11 mar 2006, 06:08
Lokalizacja: Rzeszów
Kontakt:

#32

Post napisał: arizon » 01 cze 2007, 01:13

Witam
Mam Pytanie troszkę z innej beczki jak w solidzie zrobić śrubę z gwintem metrycznym aby po wrzuceniu jej do rysunku była narysowana zgodnie z normą. Tak jak to jest z otworami - jak się utworzy otwór z gwintem to później na rysunku na przekroju mamy linią grubą np M8 oraz cienką linię gwintu poprzecinaną kreskami od przekroju.

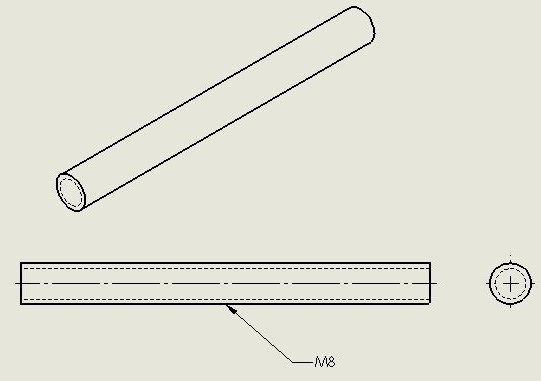

Mam nadzieję że nie zaciemniłem problemu dla przykładu pokazuję zrzut z ekranu z solida
Obrazek
"Skąd mam wiedzieć co to jest ja to tylko zbudowałem"
www.serwotech.pl


ERNEST KUCZEK
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 11
Posty: 1121
Rejestracja: 13 kwie 2006, 02:59
Lokalizacja: planeta ziemia

#33

Post napisał: ERNEST KUCZEK » 01 cze 2007, 02:47

gwint mozna dolozych w module drawing (rysunek) na powierzchni walcowej lub stozkowej.
np. modelujemy walec, potem wchodzimy w rys. robimy rzuty jakie nam pasuje, podtem zaznaczmy srednice zewnetrzna owego walca (okrag) idziemy do insert/annotations/cosmetic thread. po lewej pojawi sie okienko w ktorym opisujemy gwint i gotowe. na rysunku jak rowniez na modelu pojawia sie przerywane linie i dodatkowa ikonka (cosmetic thread) w drzewku.
Załączniki
cosmetic thread.jpg

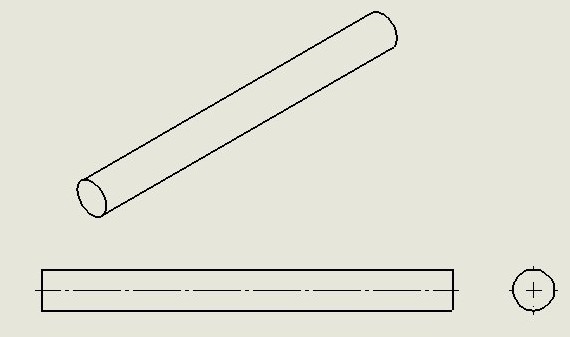

cosmetic thread.jpg (21.72 KiB) Przejrzano 635 razy
POZDRAWIAM

Awatar użytkownika

arizon
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 275
Rejestracja: 11 mar 2006, 06:08
Lokalizacja: Rzeszów
Kontakt:

#34

Post napisał: arizon » 01 cze 2007, 23:08

Dzięki piękne za pomoc jak bym mógł to bym punkcika dał.
Pozdrawiam
"Skąd mam wiedzieć co to jest ja to tylko zbudowałem"
www.serwotech.pl


ERNEST KUCZEK
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 11
Posty: 1121
Rejestracja: 13 kwie 2006, 02:59
Lokalizacja: planeta ziemia

#35

Post napisał: ERNEST KUCZEK » 02 cze 2007, 02:20

nie ma sprawy, a punkcika zawsze mozna dac z tematu ktory zalozylem.
POZDRAWIAM


asura.kk
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 7
Posty: 30
Rejestracja: 02 wrz 2004, 23:48
Lokalizacja: Nowy Sącz

#36

Post napisał: asura.kk » 02 cze 2007, 11:08

==> Ernest Kuczek - no tak nie da sie tego zrobic... to byla tylko podpucha :-P Ciekaw jestem czy jest inny program ktory by sobie z tym poradził, podobnie SW nie radzi sobie ze złozeniem łożyska kulkowego:/ W jakim innym programie mozna zrobic takie "złożenia"?


ERNEST KUCZEK
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 11
Posty: 1121
Rejestracja: 13 kwie 2006, 02:59
Lokalizacja: planeta ziemia

#37

Post napisał: ERNEST KUCZEK » 02 cze 2007, 18:55

wiec powiedz mi jak zrobisz aby powiazac ruch obrotowy z liniowym, tzn. krecisz kolkiem a inny element przmieszcza sie liniowo.
np. krecisz pompa olejowa a przemieszcza sie tloczysko o tyle ile obrocisz (stale przelozenie)
mozna to zrobic w SW ale nie ma tego w zadnej ksiazce.
dodano:
chodzi o wersja 2005, 2006 bo w wersji 2007 to jest gotowe wiazanie.

[ Dodano: 2007-06-02, 18:57 ]
asura.kk pisze:podobnie SW nie radzi sobie ze złozeniem łożyska kulkowego
rowniez nalezy oszukac.

a wracajac do sruby i nakretki to najlatwiej wybrac powierzchce boczna gwintu na srubie i pojedynczy punkt na gwincie nakretki i powiazac ze soba.

w zalaczniku pracujace lozysko
Załączniki
bearing.rar
(350.44 KiB) Pobrany 313 razy
Ostatnio zmieniony 21 cze 2007, 22:23 przez ERNEST KUCZEK, łącznie zmieniany 1 raz.
POZDRAWIAM


asura.kk
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 7
Posty: 30
Rejestracja: 02 wrz 2004, 23:48
Lokalizacja: Nowy Sącz

#38

Post napisał: asura.kk » 04 cze 2007, 01:17

no no... lozysko jest spoko... mnie sie nie udalo zrobic tego łożyska (bez oszukiwania:/). Chciałbym sie zapytac jak zrobiles, ze to wszystko Ci sie kręci tak jak powinno??


ERNEST KUCZEK
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 11
Posty: 1121
Rejestracja: 13 kwie 2006, 02:59
Lokalizacja: planeta ziemia

#39

Post napisał: ERNEST KUCZEK » 04 cze 2007, 02:10

tak jak pisalem, poprostu oszukiwalem, metoda dowolna byle dzialalo.

co do gwintow to kiedys robilem model imadla ze stala szczeka w srodku i dwoma ruchomymi. przednia szczeka miala prawy gwint, tylna lewy. tez wszystko ladnie chodzilo jak krecilo sie sruba ale niestety bez oszukiania sie nie obeszlo.
POZDRAWIAM


asura.kk
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 7
Posty: 30
Rejestracja: 02 wrz 2004, 23:48
Lokalizacja: Nowy Sącz

#40

Post napisał: asura.kk » 04 cze 2007, 15:14

ja do pracy magisterskiej (animacja obrabiarki numerycznej) chcialem zrobic napęd srubowo-toczny z wewnętrznym jednokrotnym obiegiem kulek, ale niestety nie udało sie:/ (bez oszukiwania) - szkoda, ze wczesniej nie rozmaiwałem z Tobą :-( no ale 22 czerwca obrona;-)

ODPOWIEDZ Poprzedni tematNastępny temat

Wróć do „Solidworks”
