Krzys_80 · Post napisał: **Krzys_80** » 18 lut 2010, 19:57

Witam Kolegów!
Od niedawna pracuję w SW i mam pytanie do bardziej doświadczonych Kolegów: Jak najprościej zamodelować przewody elektryczne w SW? Chodzi mi o to, żeby w złożeniu wstawić np wiązkę przewodów.
Pozdrawiam wszystkich.

blue_17 · Post napisał: **blue_17** » 18 lut 2010, 20:18

Nie wiem czy to profesjonalny sposób ale w wydaniu 2007 był talki dodatek pod nazwą SolidWorks Routing czyli moduł elektryczny do wiązek kablowych takie rzeczy zapewne wykonuje się w tym "module"

bildder · Post napisał: **bildder** » 18 lut 2010, 20:20

Szukaj pod pojecie SolidWorks Routing - jest to dodatek w pakiecie premium - sluzy do projektowania instalacji z rur grubo i cienkosciennych oraz elektryki. Przy czym wiazki lub kable projektuje sie pod katem mechaniki (ulozenia) a nie elektryki - czyli rozplywow pradow.

Krzys_80 · Post napisał: **Krzys_80** » 18 lut 2010, 20:59

Dokładnie chodzi mi to modelowanie pod katem mechanicznym, tzn rozplanowanie prowadzenia przewodów, itp. Idealnei byłoby, gdyby można było dostac jakąś biblioteke elementów typu kable, wtyczki, złącza itp..
Czy jest tego typu opcja?
Pozdrawiam.

blue_17 · Post napisał: **blue_17** » 18 lut 2010, 21:05

Do wyboru do koloru do pobrania po rejestracji

http://www.3dcontentcentral.com/Search.aspx?arg=wire

Krzys_80 · Post napisał: **Krzys_80** » 21 lut 2010, 13:24

Witam Kolegów!
Poćwiczyłem troszke prowadzenie przewodów i mam pytanie: czy jedyną metodą modelowania przewodów jest tworzenie szkicu 3D i nastepnie wykorzystanie go do prowadzenia trasy? Czy tez jest moze jakas inna metoda?
Pozdrawiam.

bildder · Post napisał: **bildder** » 21 lut 2010, 21:21

Jest kilka metod. Wszystkie jednak finalnie sprowadzaja sie do wyciagniecia przewodu (szkicu po sciezce) w 3D.

Mozna w elektryce zdefiniowac tzw listy odcinkow, gdzie w pliku xml zapisane sa informacje jakie zlaczki sa ze soba powlaczone jakim rodzajem przewodu, moze byc tez okreslona (wymuszona) dlugosc - w zlozeniu rozmieszcza sie komponenty i "uklada" przewody.

Krzys_80 · Post napisał: **Krzys_80** » 24 lut 2010, 07:28

Witam Kolegów!
Mam jeszcze jedno pytanie, chodzi mi o to , w jaki sposób moge zamodelować wiązkę przewodów, np taśmę z osmioma przewodami które są rozsuniete o 1,27 mm?
Domyslnie zdaje sie ze jest w SW usatwiony jeden przewód ( nieZaleznie czy w opcjach trasy wybieram jeden kabel czy wiązkę)?
Pozdrawiam.

bildder · Post napisał: **bildder** » 24 lut 2010, 21:46

Nie ma w standardzie tasm. Dlatego, jezeli nie musi byc wraz z wizualna reprezentacja powiazana informacja elektr. to mozna tego nie robic w routingu tylko jako np. zwykle wyciagniecie po sciezce.

Pewnie daloby rade wykonac jako profil dla kabla zamiast okregu to taka tasme, ale raczej bedzie to problematyczne podczas wyciagniecia, poza tym sa pewne wymogi dla utworzenia takiej "rury" jak szkic okregu nazwany filtrem szkicu, po ktorym program rozpoznaje (filtruje) chociazby uchwyty.

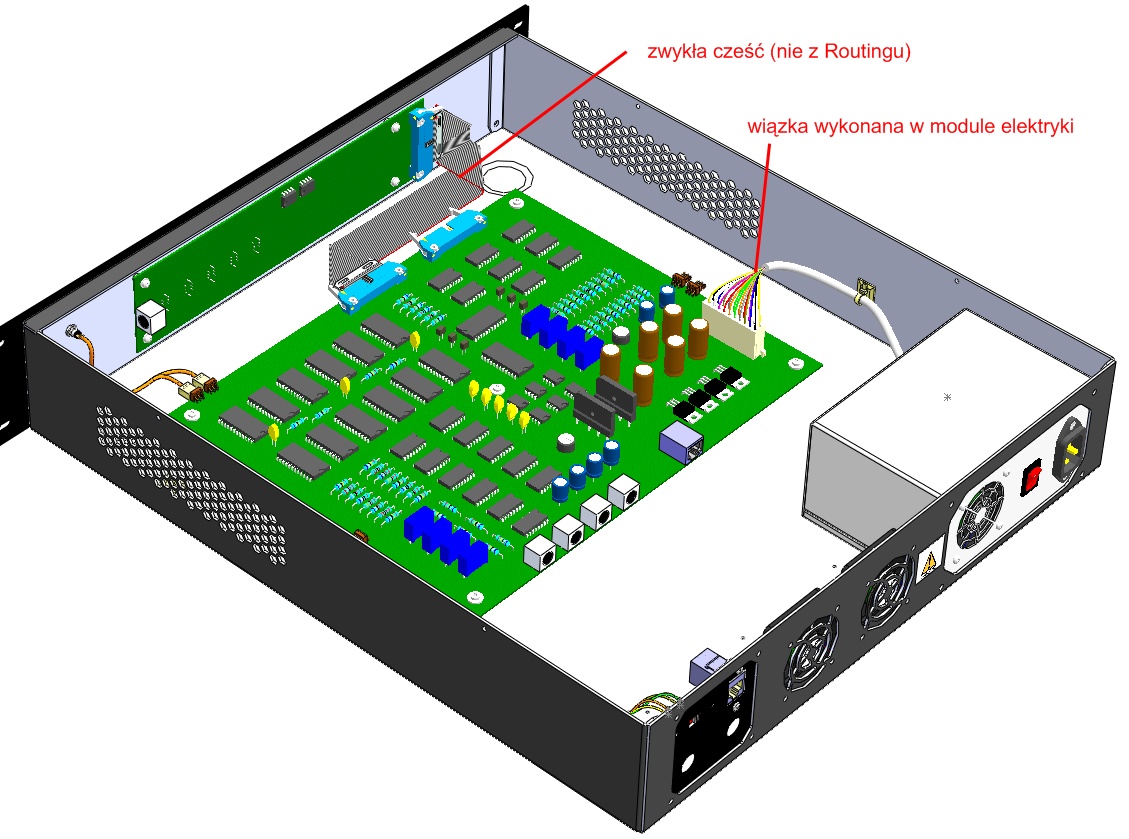

Obrazek
