Rozwinięcie rury odpływowej wychodzącej ze stożka.

[d.szalla]

Witam,

Jest to mój pierwszy post więc z góry przepraszam za możliwe błędy.
W załączniku przesyłam PDF z zaznaczonym na czerwono elementem do wpasowania w stożek oraz wykonania rozwinięcia aby wypalić tą rure na laserze CNC. O ile w programie solidworks udaje mi się wykonać stożek i rurę odpływową, to niestety nie potrafię wykonać dołączenia tych dwóch elementów do siebie, oczywiście stożek pozostaje nie naruszony a rura odpływowa zmienia swój kształt po dołączeniu.

Z góry najmocniej dziękuje za ewentualne porady.

[brandnew]

niestety nie potrafię wykonać dołączenia tych dwóch elementów do siebie, oczywiście stożek pozostaje nie naruszony a rura odpływowa zmienia swój kształt po dołączeniu.

Szczerze mówiąc to nie do końca rozumiem w czym problem. Masz stożek i jego rozwinięcie, masz rurę i jej rozwinięcie. O co chodzi z dołączeniem i zmianą kształtu?

[bildder]

Można to zrobić w części wieloobiektowej, też nie do końca rozumiem to dołączenie do siebie. Masz te blachy w złożeniu?

Tak czy inaczej będą dwa arkusze przenikające się, więc trzeba wyciąć ten materiał, który przenika drugi arkusz. Koniecznie zaznaczając cięcie prostopadłe.

Jak będziesz mieć problem to dołącz model (z opisem, która wersja SW).

[brandnew]

nie potrafię wykonać dołączenia tych dwóch elementów do siebie

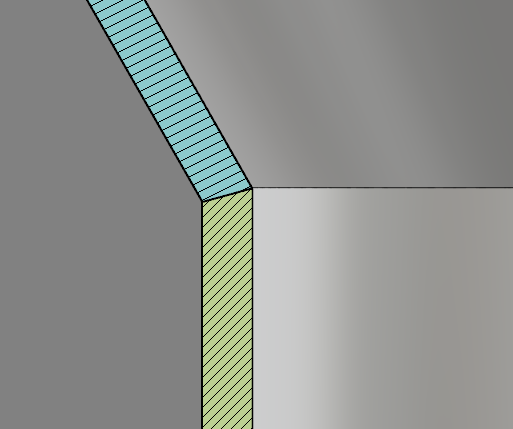

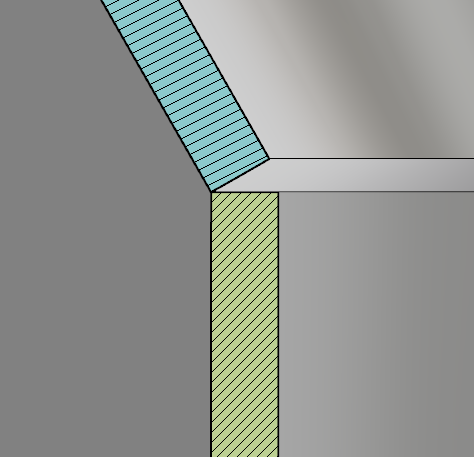

Możliwości połączenia dwóch komponentów (części) jest wiele.

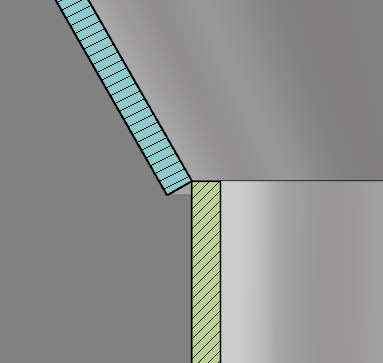

Pierwsze dwa są bardziej odpowiednie dla połączenia elementów wykonanych z blachy podczas gdy trzeci dla elementów, których krawędzie można ściąć by idealnie pasowały do siebie.
