Dostałem coś takiego

[kubus838]

Witam

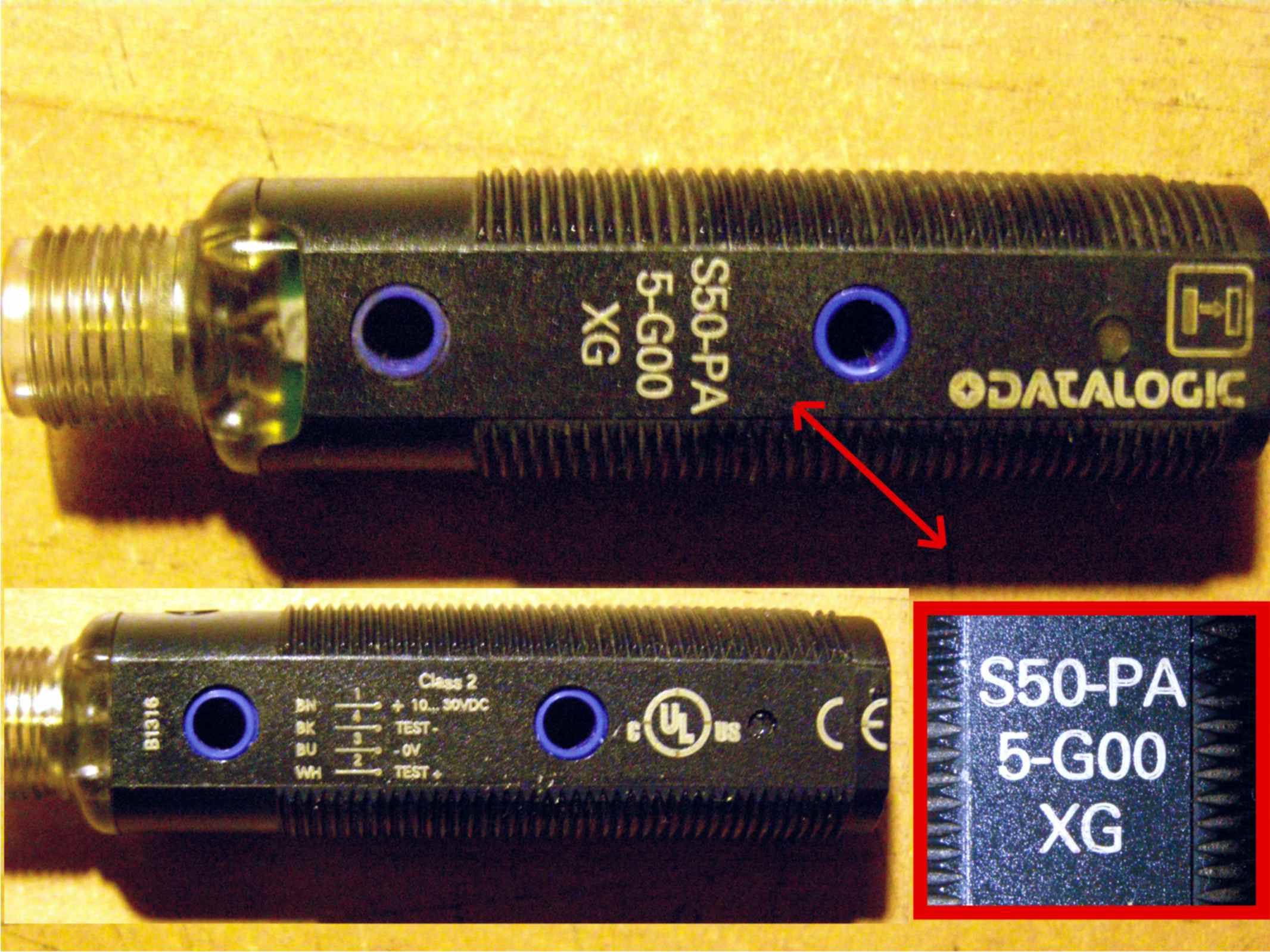

Wczoraj wpadło mi w ręce coś takiego. Dowiedziałem się że to jest fotokomórka.




I tylko tyle na ten temat wiem. Czy może ktoś wskazać miejsce skąd mogę pobrać jakieś manuale, tutoriale, opisy? A dokładnie chodzi mi jak to podłączyć, czy w parze czy jeszcze inaczej. A dokładnie chodzi mi o to aby zobaczyć jak to działa, no i może do czegoś to podłącze.

robest

[tomcat65]

https://asset.conrad.com/media10/add/16 ... 488466.pdf

W necie jest sporo opisów, chociaż ogólnych.

[kubus838]

To raczej jest opis handlowy. A najlepiej opisuje gdzie kupić akcesoria do tego czujnika.
A czy potrzebne są jakieś inne elementy to już nie. I teraz nie wiadomo czy to jest nadajnik, czy może odbiornik, czy raczej zwykłe lusterko. A może to jest czujnik zbliżeniowy.

Ten opis w internecie występuje pod kilkoma firmami które go sprzedają. Ale nie mogłem znaleźć opisu technicznego co i jak podłączyć aby to zadziałało. I nie mam tu na myśli rozpiski pinów bo to już znalazłem tylko zasadę działania czyli co z czym i jak.

I jest jeszcze jedna opcja taka, że ja coś przeoczyłem w tych opisach - ale raczej w to wątpie.

robert

[cyna's]

Odpowiedzi na wszystkie pytania znajdziesz w linku podanym wyżej.

Otworzyłeś ten pdf? Pisać umiesz, więc czytać też musisz się nauczyć.

Pozdrawiam

[kubus838]

Odpowiedzi na wszystkie pytania znajdziesz w linku podanym wyżej.

Otworzyłeś ten pdf? Pisać umiesz, więc czytać też musisz się nauczyć.

Pozdrawiam

Skoro wytykasz błędy to dokończ i pokaż w którym miejscu jest to napisane.

robert

[Robert_K]

Dowiedziałem się że to jest fotokomórka.

Fotokomórka to tak ogólnie, bardziej to jest jeden ze składników bramki optycznej.

A dokładnie chodzi mi jak to podłączyć

Podłączenie masz rozpisane na obudowie tegoż czujnika:
1 - Zasilanie od 10 do 30V DC (zazwyczaj 24VDC)
2 - Sygnał TEST -
3 - Masa
4 - Sygnał TEST +

Lusterka nie potrzebujesz, ale to co masz w rękach to nadajnik, potrzebny Ci jest jeszcze odbiornik żeby cały zestaw działał jak należy. Sam nadajnik jest bezużyteczny.

pokaż w którym miejscu jest to napisane.

W powyższym PDF informacje o Twoim nadajniku i odbiorniku z nim współpracującym są na stronie 2 i 3.

Pozdrawiam.

[kubus838]

1 - Zasilanie od 10 do 30V DC (zazwyczaj 24VDC)
2 - Sygnał TEST -
3 - Masa
4 - Sygnał TEST +
Pozdrawiam.

Czyli do:

1 - podłączam plus zasilania
2 - nic nie podłączam
3 - podłączam minus zasilania
4 - nic nie podłączam.

Dobrze piszę skoro to nadajnik?

robert

[Robert_K]

Tak wychodzi z opisu. Z tym że może on emitować wiązkę w podczerwieni, więc możesz nie zauważyć świecenia po podłączeniu.

Pozdrawiam
