pycholandia1 · Post napisał: **pycholandia1** » 04 sty 2014, 22:24

Witam,

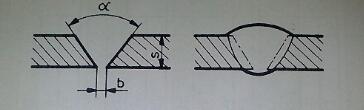

Mam problem z wykonaniem rysunku spoina,dostałem do wykonania taką spoinę jak w załączniku,
Mam tą spoinę przerysować z wymiarami, wykonać rysunek uproszczony spoiny zaczerniany i rysunek umowny z wymiarowaniem. s=3-20 mm alfa=50-60 stopni b=0-3 mm
Jednak muszę przyznać że kompletnie nie wiem jak mam to zrobić nie było mnie też na zajęciach. Czytam dobrzańskiego ale nic nie przychodzi mi do głowy. Czy ktoś mógłby wytłumaczyć mi w łopatologiczny sposób? Może ktoś mógłby podeslac jakiś szkic czy coś z opisem jak to zrobić, żebym wiedział jak to mniej więcej ma wyglądać. Bardzo proszę o pomoc. Pewnie nie jest to jakoś zbyt trudne ale na prawdę mam problem.
Proszę o pomoc

nowycrteam · Post napisał: **nowycrteam** » 05 sty 2014, 07:38

Witaj znalazłem coś dla ciebie dobrze wytłumaczone na pewno się nie zawiedziesz

oraz jak i wymiarowanie takich spoin
Obrazek

pycholandia1 · Post napisał: **pycholandia1** » 05 sty 2014, 12:17

A co z tym rysunkiem umownym? Czy w miejsce tych literek mam wpisać podane dane? A co gdy w s mam 3-20 mm co mam tam wpisać?
Który rysunek mam przerysować? Ten pierwszy czy ten drugi z karteczki? Bardzo proszę o pomoc. Mógłby ktoś pomóc?
Bardzo proszę

nowycrteam · Post napisał: **nowycrteam** » 05 sty 2014, 15:45

S w tym przypadku masz wysokość blachy... wpisz 14 kąt 60 stopni odległość między elementami obojętnie stycznie czy ze szparą 0,5mm 1 mm

[ Dodano: 2014-01-05, 15:49 ]
z zaczernieniem chodzi o pomalowanie samej spoiny na czarno to wszystko... rysujesz to dokładnie tak samo jak miałeś na początku w zadaniu tylko że dopisujesz miary i kolorujesz na czarno spoinę

pycholandia1 · Post napisał: **pycholandia1** » 05 sty 2014, 16:32

Kurcze a mógłbyś mi to naszkicowac albo jakoś jeszcze raz łopatologicznie wytłumaczyć? Dzięki ci wielkie za pomoc

nowycrteam · Post napisał: **nowycrteam** » 05 sty 2014, 17:01

Narysuje jak bede na kompie xD teraz z tel pisze

[ Dodano: 2014-01-05, 21:28 ]
Rysunek uproszczony
Obrazek

Rysunek zwymiarowany
Obrazek

a umowny wrysowujesz jak u góry

z tych screenów

pycholandia1 · Post napisał: **pycholandia1** » 05 sty 2014, 21:55

Dzięki wielkie!
Kurcze nie za bardzo wiem jak narysować ten rysunek umowny z wymiarami. Czy możesz pomóc?

zuzinkam · Post napisał: **zuzinkam** » 07 sty 2015, 13:10

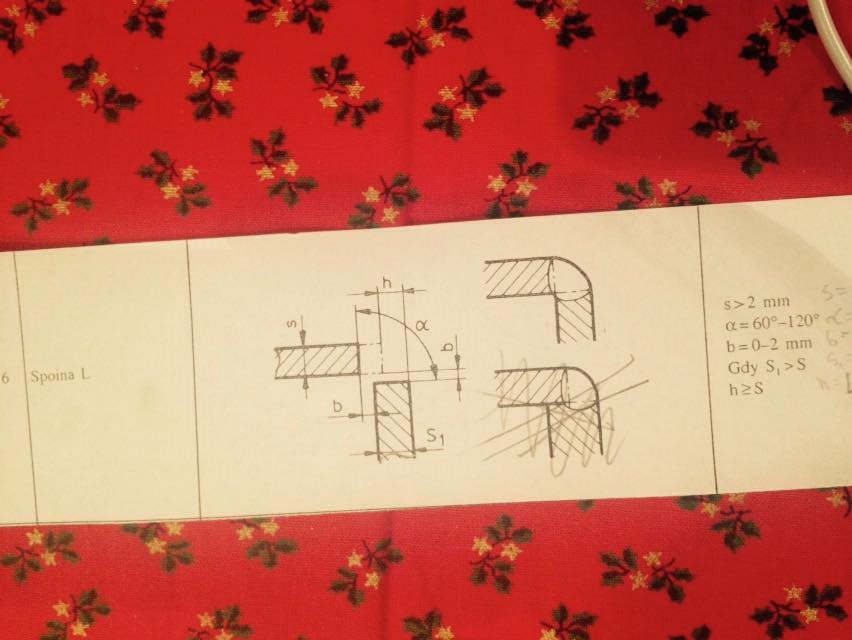

cześć, na dole wrzucam zdjęcie mojego projektu spoiny do wykonania. Wiem tylko że jest to typ spoiny pachwinowej. czy ktość mógłby mi pomóc, jak wygląda umowny rysunek oraz widoki od strony lica i grani? byłabym wdzięczna bo nie mam pojęcia jak to zrobić

zdzicho · Post napisał: **zdzicho** » 07 sty 2015, 16:08

Powiadasz ,ze spoina jest połączeniem rozłącznym?. Kto cie uczy?

mrtomjar · Post napisał: **mrtomjar** » 07 sty 2015, 17:27
