Rzutowanie europejskie

aluminium1994 · Post napisał: **aluminium1994** » 28 paź 2013, 16:11

Witam serdecznie !

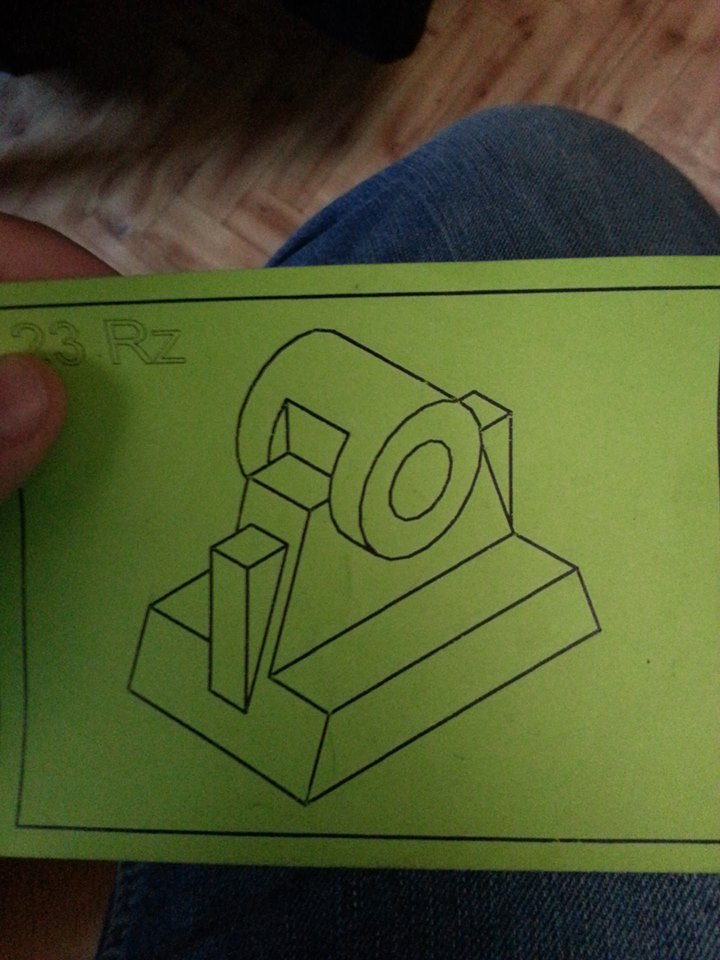

Z racji tego, że miałem do wykonania 6 rzutów tegoż przedmiotu, bardzo bym prosił o sprawdzenie i ewentualne wskazówki co do rys, jest to tylko szkic. Obrazek

Z góry dzięki wielkie :d

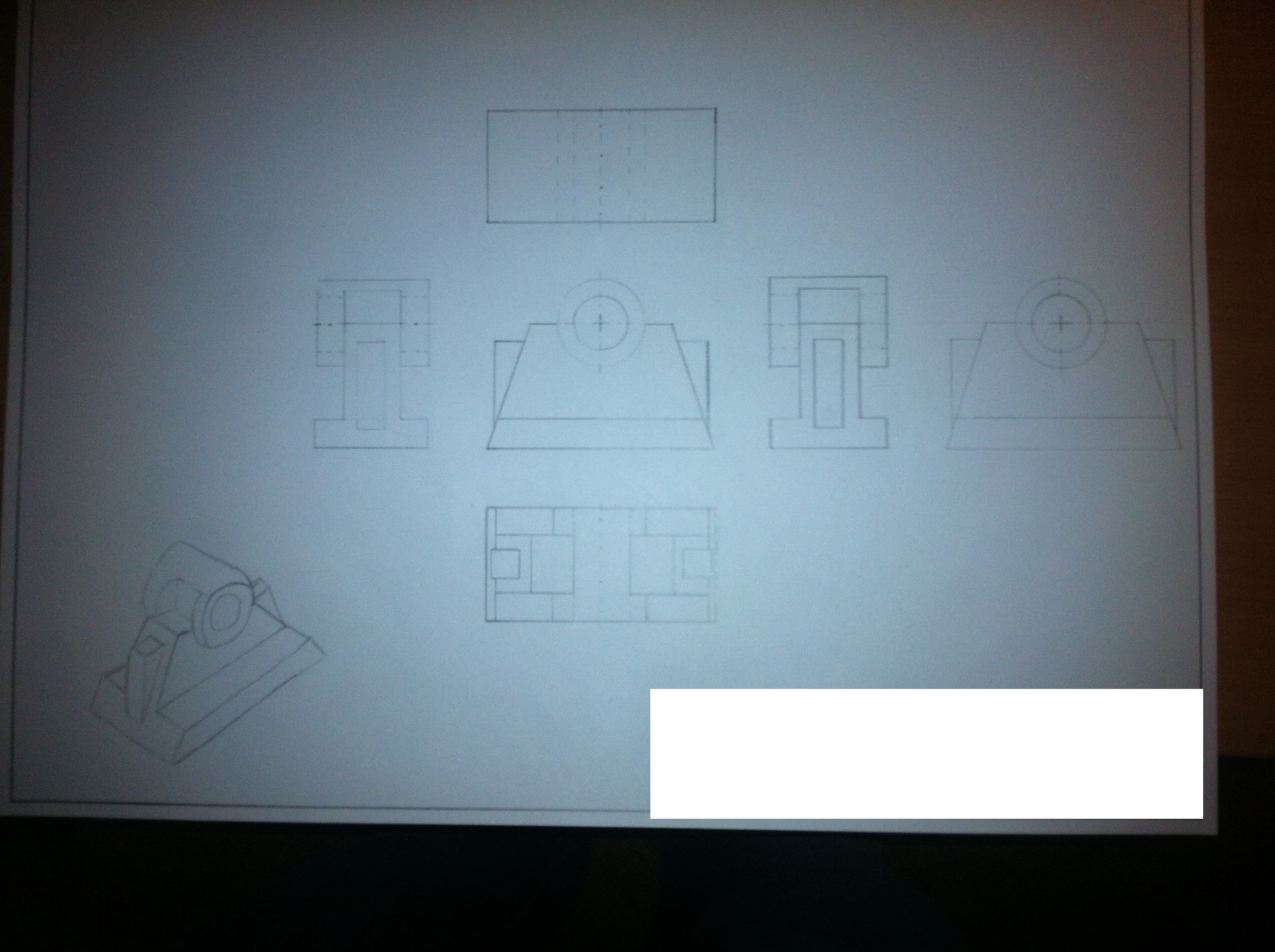

Mały edit, dodałem 6 pełnych rzutów.

Obrazek

dudis69 · Post napisał: **dudis69** » 28 paź 2013, 21:27

Witam.
Prawie dobrze naszkicowałeś.
Ale.
Dlaczego szerokość podstawy w rzucie bocznym jest równa szerokości walca?
Dlaczego obustronne podcięcia w walcu dochodzą aż do otworu?
Po co rysujesz linie przerywane w bocznych wypustkach?
Dlaczego w rzucie od spodu zaznaczony jest tylko zarys otworu?
Albo rysujesz wszystkie krawędzie niewidoczne linią przerywaną, albo daj sobie spokój...
Czemu musi być sześć rzutów skoro bryła jest symetryczna?

aluminium1994 pisze:Mały edit

Niestety też zawiera błędy.

aluminium1994 · Post napisał: **aluminium1994** » 28 paź 2013, 22:07

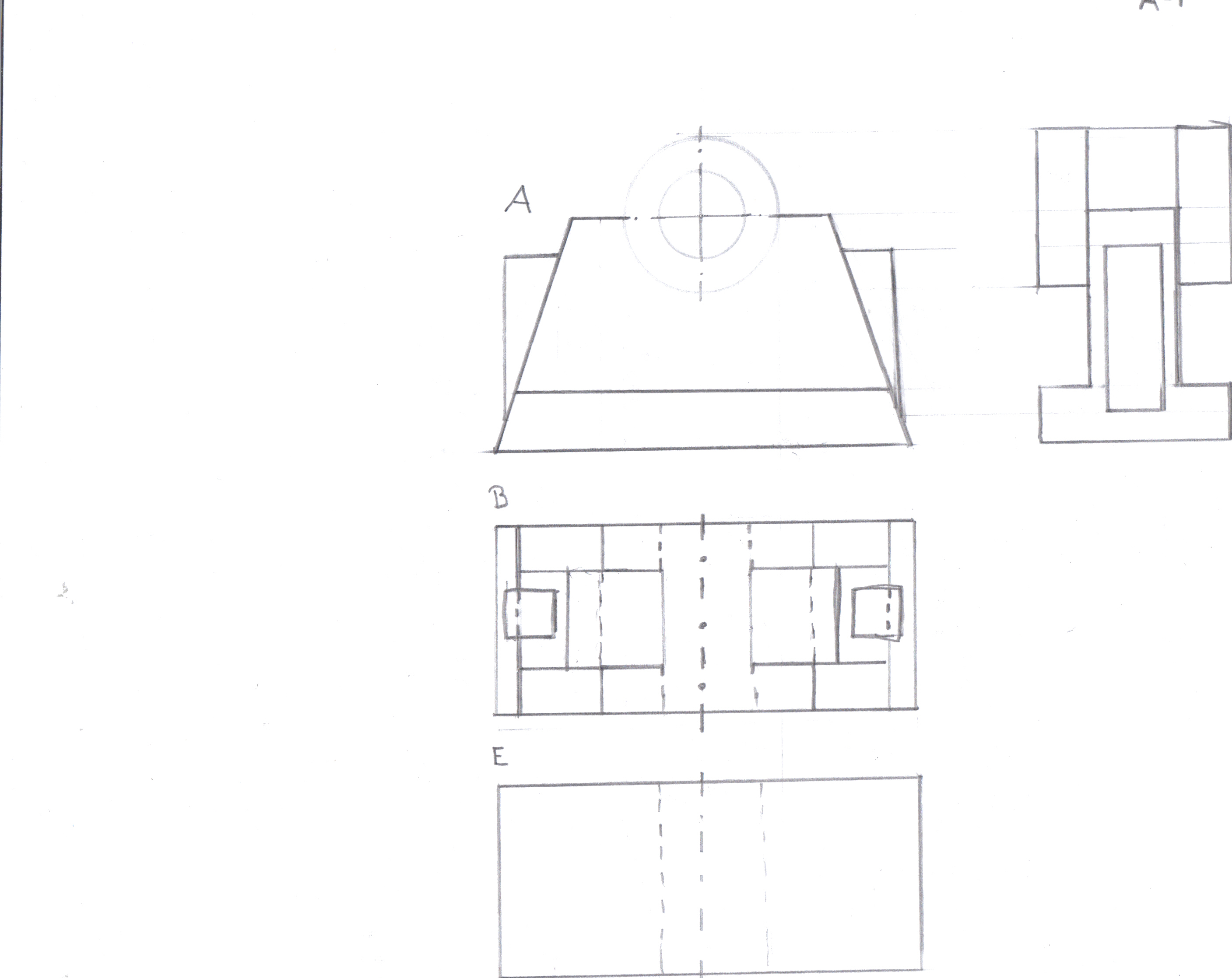

Czy po usunięciu niewidocznych lini i tej korekcie jest ok ? Obrazek

dudis69 · Post napisał: **dudis69** » 28 paź 2013, 23:10

Prawie, ale nie do końca.
Poprawiłeś tylko część błędów.

Tak dla porównania:

Obrazek

aluminium1994 · Post napisał: **aluminium1994** » 29 paź 2013, 13:09

Dziękuję serdecznie za pomoc ! Wielkie dzięki
