Potrzebna pomoc z wymiarowaniem

Dyskusje dotyczące spraw związanych z rysunkiem technicznym

Autor tematu
swietlik000
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 3
Rejestracja: 14 lis 2011, 11:57
Lokalizacja: Białystok

Potrzebna pomoc z wymiarowaniem

#1

Post napisał: swietlik000 » 14 lis 2011, 12:02

ObrazekObrazek

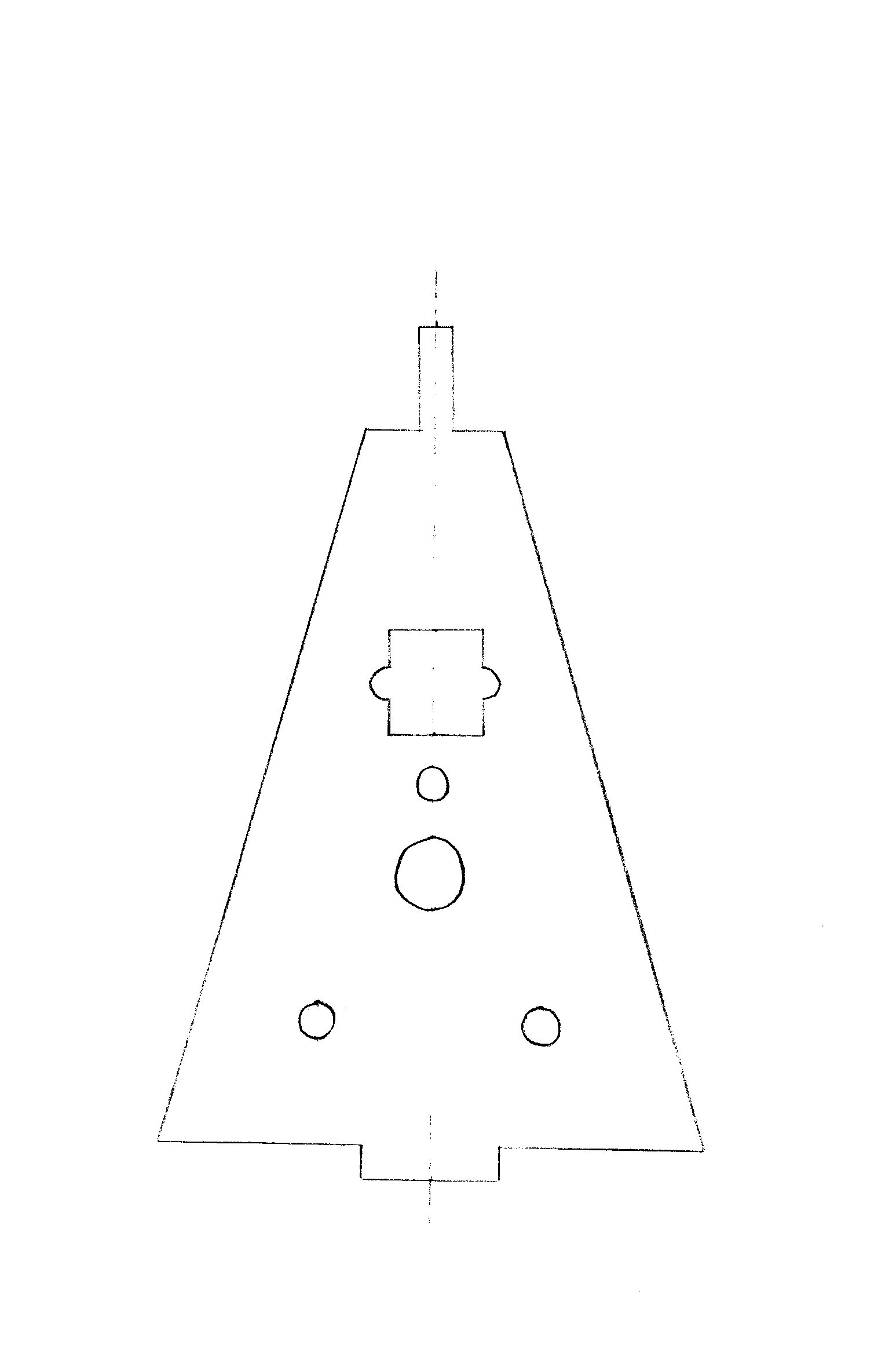

Proszę o pomoc w wymiarowaniu. Chodzi mi o to, jak powinny być poprowadzone linie wymiarowe. Płytka z rysunku 2-ego jest symetryczna. Z góry dzięki!

[ Dodano: 2011-11-14, 12:47 ]
ObrazekObrazek
Jak bardzo źle? ;)



Tagi:


dorianmas
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 1
Posty: 38
Rejestracja: 09 mar 2009, 17:40
Lokalizacja: 11

#2

Post napisał: dorianmas » 14 lis 2011, 13:50

Moje wymiary wzięte z du**:

http://imageshack.us/photo/my-images/833/choin.png/

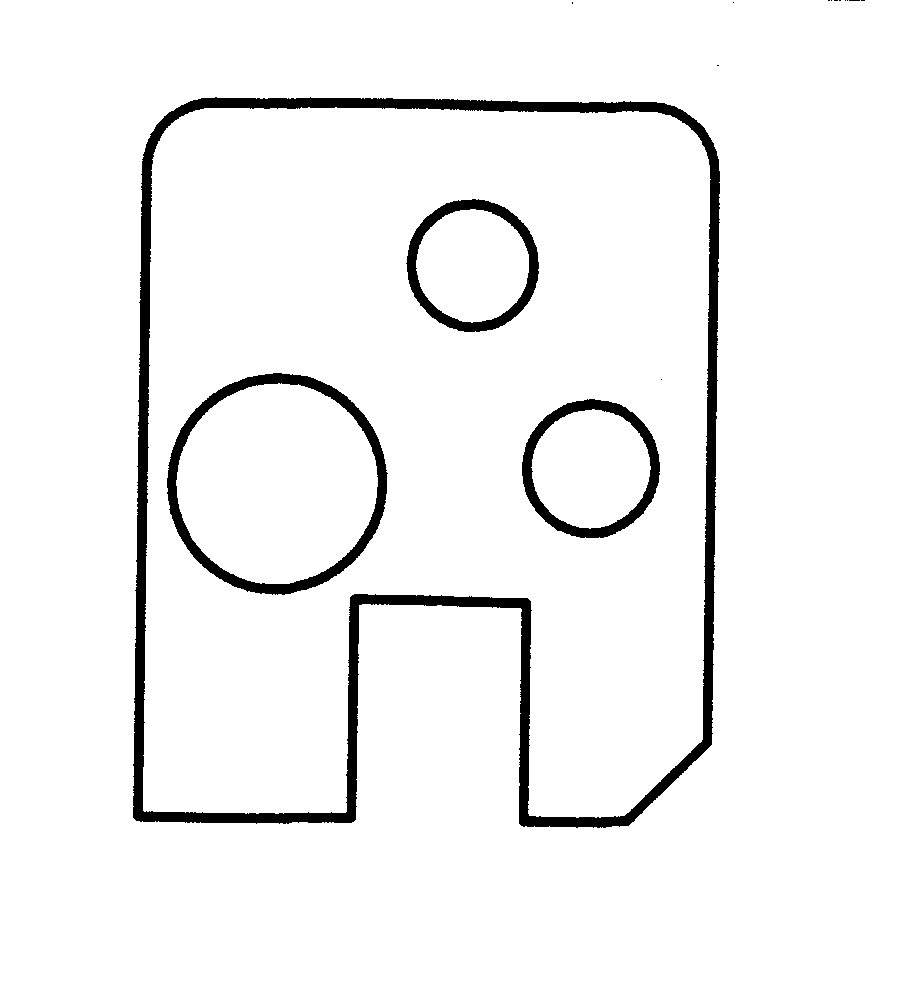

Nie zapomnij o zwymiarowaniu fazki, zamiast wymiarować dwa takie same otwory możesz napisać np 2x fi8 (patrz rys wyżej).

http://imageshack.us/photo/my-images/148/plyt.jpg/


Autor tematu
swietlik000
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 3
Rejestracja: 14 lis 2011, 11:57
Lokalizacja: Białystok

#3

Post napisał: swietlik000 » 14 lis 2011, 19:55

Dzieki wielkie ;)
