Tolerancja kształtu i położenia - symbol kółka

#1

Post napisał: Wujin » 22 kwie 2021, 11:20

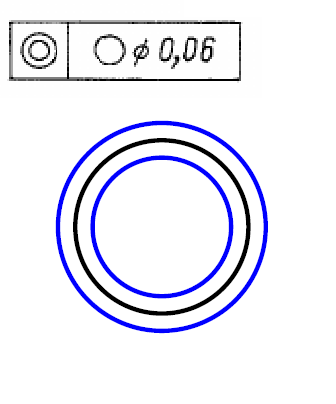

Witam. Mam problem z interpretacją znaku kółka w tolerowaniu kształtu i położenia. Zrobiłem taki obrazek:Obrazek

Zakładam, że to co narysowałem jest kulą w przekroju. Czarny okrąg to wymiar nominalny, a niebieskie to obszar tolerancji.

Czy taki zapis oznacza, że kula ma mieć wymiar mieszczący się między niebieskimi krawędziami?




StudentIB
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 501
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: Tolerancja kształtu i położenia - symbol kółka

#2

Post napisał: StudentIB » 22 kwie 2021, 11:45

Zajrzyj do „Tolerancji geometrycznych” Białasa. Tam jest to fajnie przedstawione, w tym na schematach.
