Szkic 3d wzdłuż środka obiektu


Autor tematu
kamil1986
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 316
Rejestracja: 10 cze 2007, 14:09
Lokalizacja: Ostrów

Szkic 3d wzdłuż środka obiektu

#1

Post napisał: kamil1986 » 16 wrz 2017, 12:01

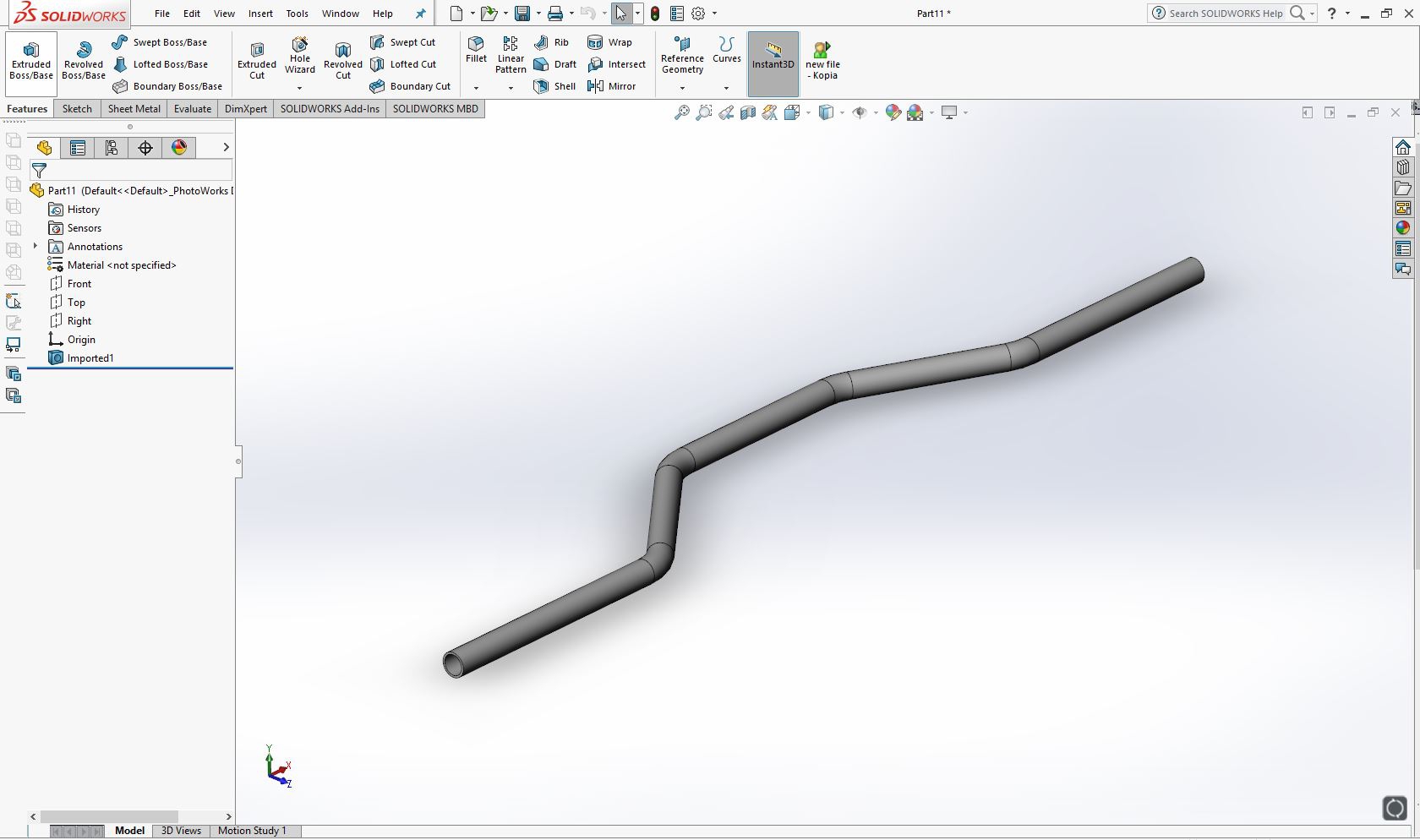

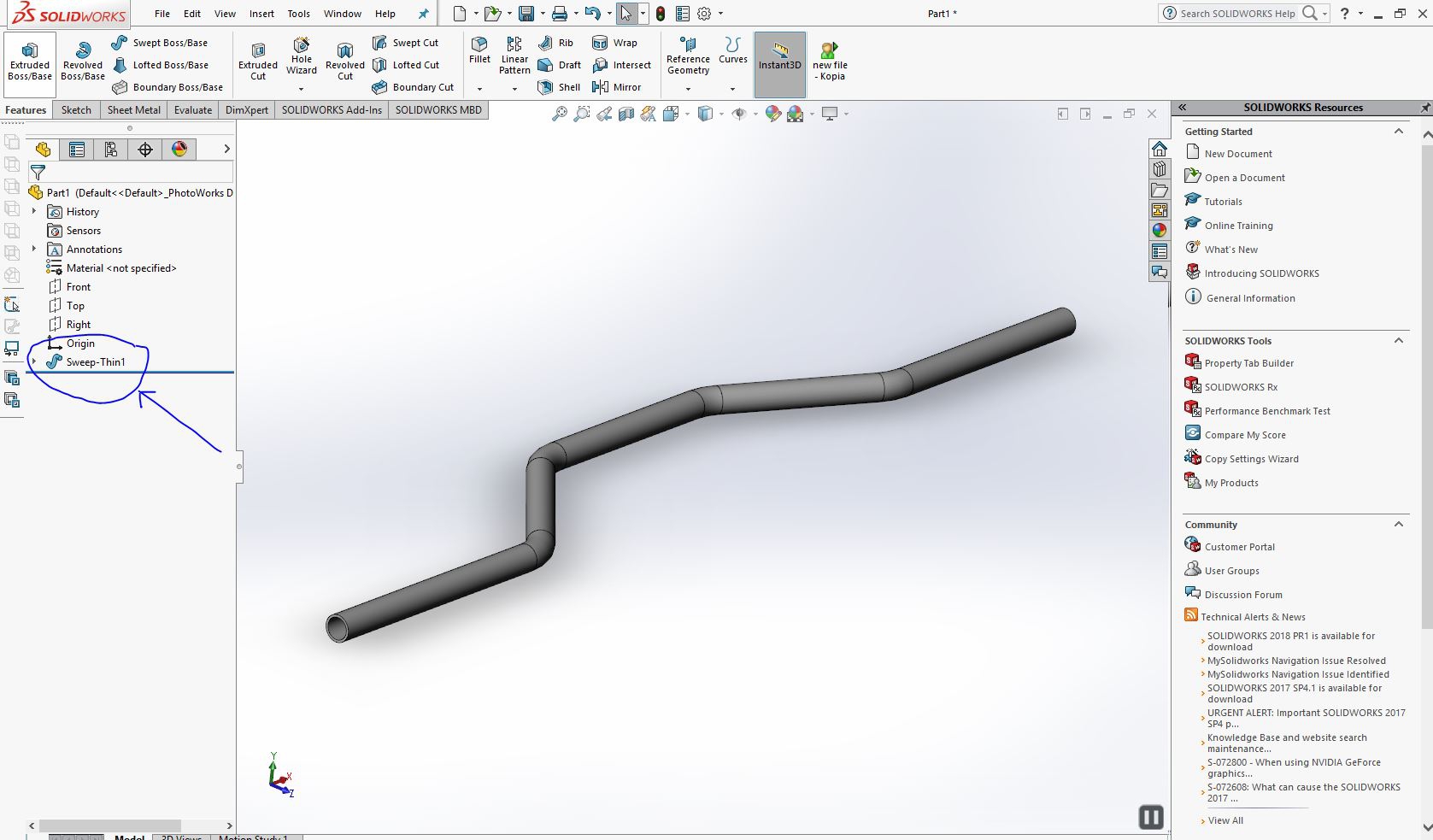

Jak wstawić automatycznie szkic 3d wzdłuż środka obiektu. Mam obiekt bryłowy importowany z pliku STEP dokładnie jest to rura i chciałbym modyfikować jej wymiary wiem że mogę ręcznie rysować szkic, ale czy istnieje możliwość zrobienia tego automatycznie. Próbowałem użyć rozpoznawania operacji ale nie działa to za dobrze rura musi być w całości wyciągnięta po ścieżce jak na drugim obrazku.

Obrazek
Obrazek



Tagi:

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1647
Rejestracja: 16 kwie 2009, 06:55
Lokalizacja: Kraków/Kornatka

#2

Post napisał: blue_17 » 09 paź 2017, 21:19

Cześć

Tu akurat masz prosto zrzutuj okręgi na krawędzie rurki szkicem 2D a później narysuj szkic 3D używając spalnu w szkicu 3D łącząc środki okręgów

w miarę sprawnie ci to pójdzie

Pozdrawiam
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D


WP Kamil
Znawca tematu (min. 60)
Znawca tematu (min. 60)
Posty w temacie: 1
Posty: 77
Rejestracja: 11 kwie 2014, 10:25
Lokalizacja: Suwałki

Re: Szkic 3d wzdłuż środka obiektu

#3

Post napisał: WP Kamil » 08 gru 2017, 16:19

Mam identyczny problem, tylko u mnie odpada łączenie środków okrętów. Powierzchnie rury nie są jednolite (podzielone na pół wzdłuż i dodatkowo poprzekręcane sekcje miedzy sobą) a i okręgów nie ma w każdym przejściu. Obiekt pochodzi z importu stepa. Mogę wyciągnąć po dwie przeciwległe krzywe 3D profilu, ale brakuje mi linii środkowej idealnie w połowie pomiędzy nimi.
