Witam, Musze wykonać koło zębate Z47 o module 3,1831. Producent maszyny zastosował taki moduł ze względu na konieczność zmniejszenia odległości miedzy osiowej przy druku flexograficznym. Mam wyliczone wszystkie parametry koła tylko teraz pytanie jakim frezem NFMa wykonać to koło czy frezem M3 czy M3...

Dziękuję za pomoc.

Zasilanie mam 3x380 bez neutralnego

Mama od schemat od TUJ 48 jednak po podłączeniu zgodnie ze schematem jest problem z 2 biegiem silnika tylko po załączeniu stycznika wyrzuca zabezpieczenia (topiki). Dlatego szukam schematu połączeń z DTR TUJ 50 może gdzieś jest jakaś różnica w podłączeniach lub oznaczeniach przewodów.

Witam kolegów, Niedawno zakupiłem tokarkę TUJ 50 z 1978r. Mam problem z przewodami znajdującymi się w "puszcze elektrycznej" wrzeciennika. Kilka przewodów jest wypiętych i nie mogę dojść jak mają one być podłączone. Czy może ktoś udostępnić schemat elektryczny lub jedna kartkę z tymi podłączeniami? ...

Czyli jak mam ustalić te wymiary. Przeczytałem że wymiary są w stosunku 0.82:1. Czyli jeśli mam wymiar 60 to jaki mam narysować na rzucie aksonometrycznym?

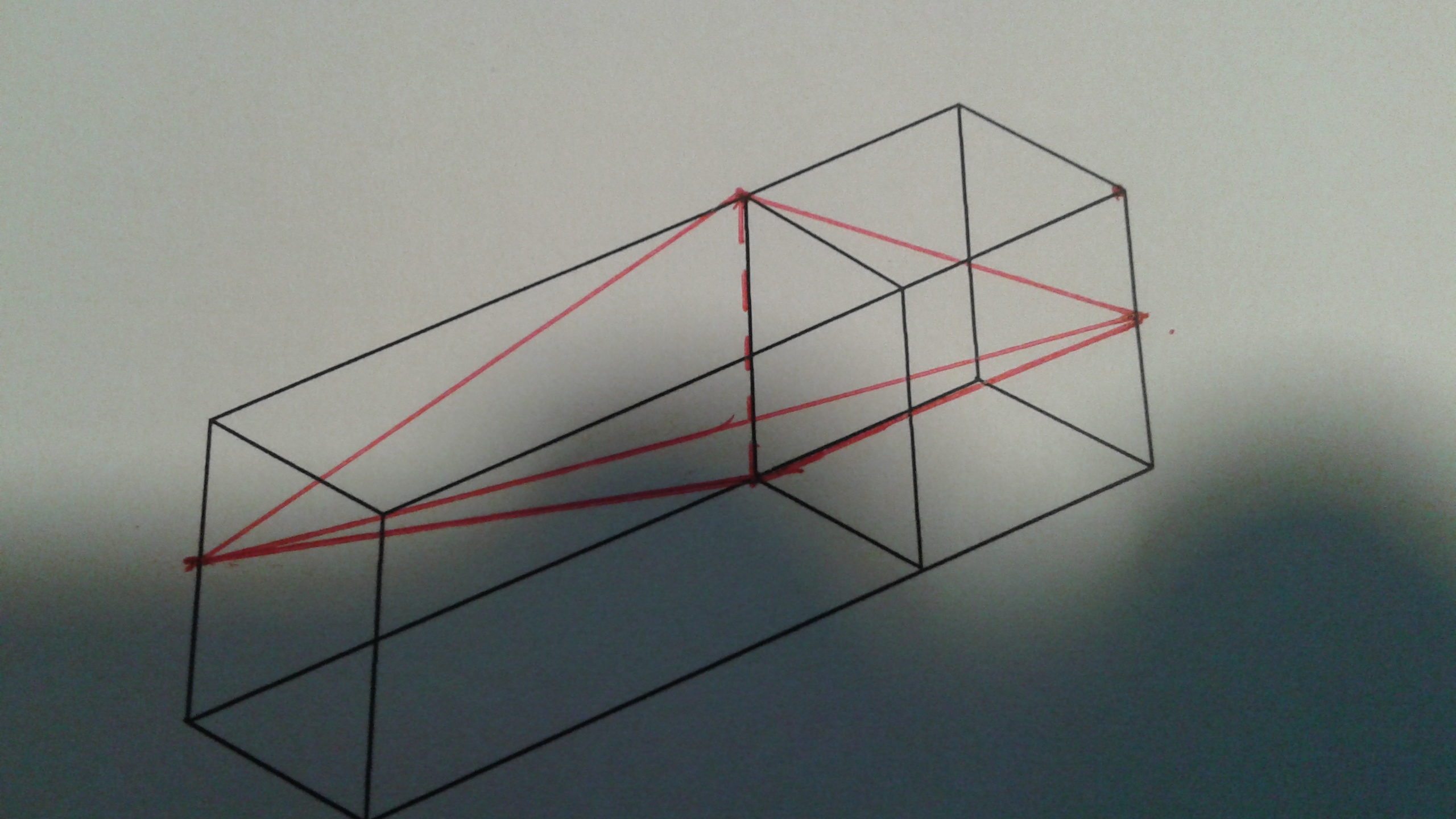

Czy moja bryła będzie wyglądała w aksonometrii tak?

Siedzę już nad tym z 2 godzinę i dalej nie wiem jak ta bryła ma wyglądać. Niby wszystko jasne z trzecim rzutem a ja dalej nie mogę wyobrazić sobie tej bryły. cuda mi wychodzą niesamowite. Zakopałem się z tym niesamowicie.

Ćwiczeń mam kilkanaście. A to co pokazałem jest to szkic a nie wersja do oceny przez nauczyciela. Proszę o pomoc tylko w jednym przykładzie bo nie mam kompletnego pomysłu jak ma to wyglądać. Myślałem w pierwszym momencie, że jest to ostrosłup ale mi nie pasuje ani ułożenie na rzutni ani rzut z lewej...

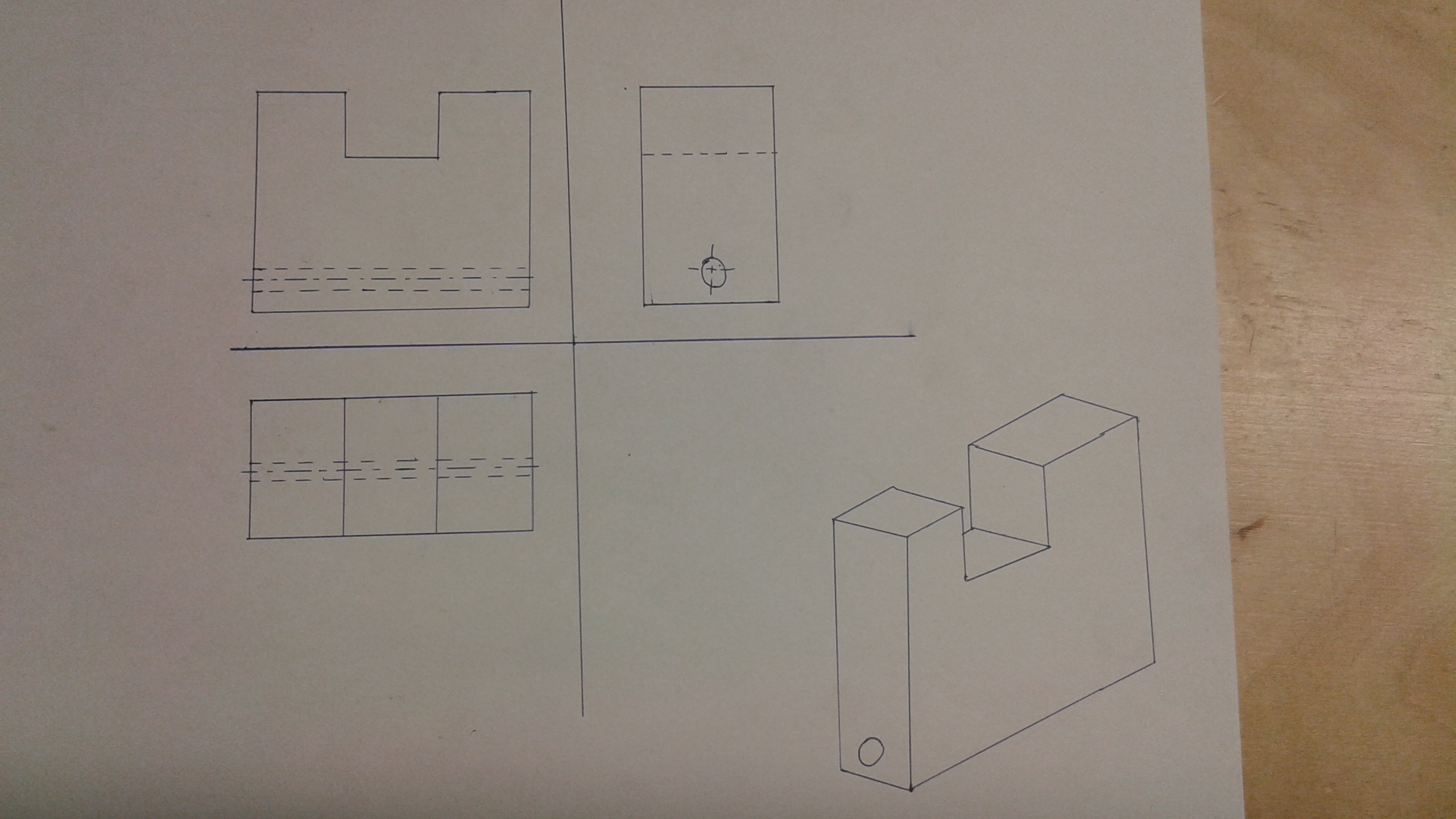

Proszę jeden z przykładów które robiłem. Przykład naszkicowany bez zachowania proporcji.
Nie szukam jelenia który za mnie to zrobi, zwracam się z prośbą w ostateczności. I tak zeszło mi dużo czasu na przykładach z rysunku.
