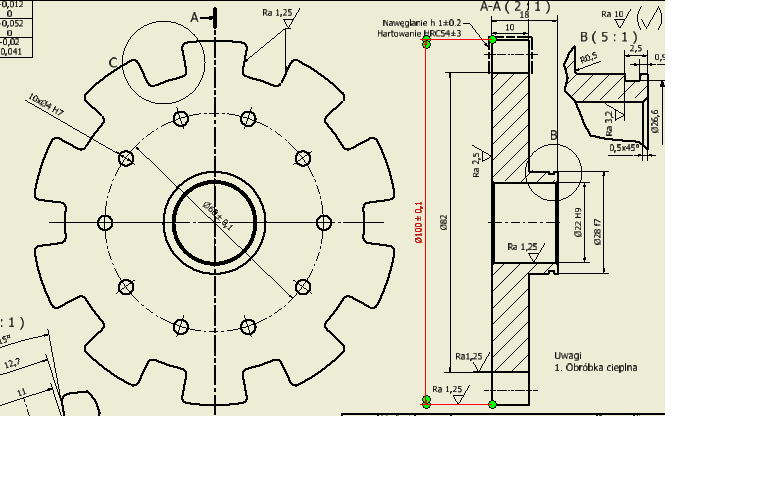

Teraz ten przekrój przecina zęby w połowie, a jeżeli ustawie koło tak jak mówisz przekrój będzie pomiędzy zębami

Jest to linia identyfikacyjna zależy od położenia lica spoiny.

[ Dodano: 2013-02-02, 22:54 ]

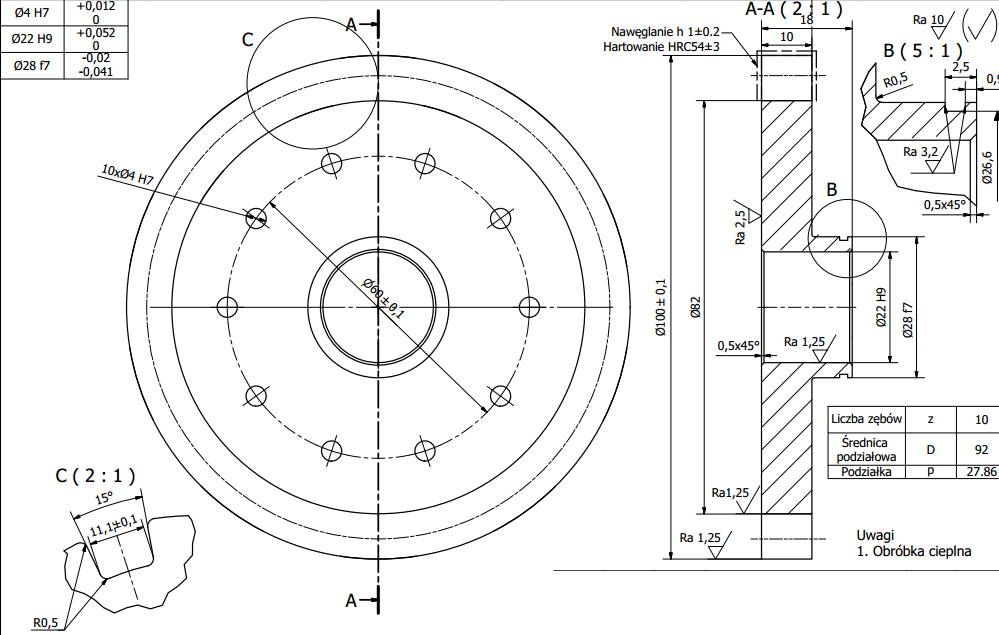

Co myślicie o tym rysunku?

to czyli jak to ma być? osobno?

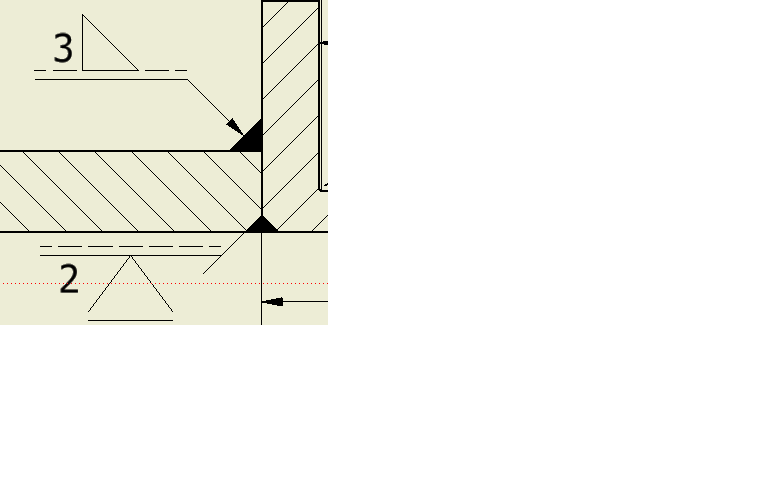

a czy takie wymiarowanie spoiny jest poprawne?

Czy na rysunku złożeniowym należy kreskować przekrój silnika i tulei mocującej?( części te są kupowane)

Dzięki za szybką odpowiedź. Ale mam jeszcze jedno pytanie, kiedy stosuję się tolerancje kształtu i położenia?? Czy na rysunku wykonawczym każda płaszczyzna musi być tolerowana ? jak to z tym jest?

Jeżeli mam zrobić dokumentacje konstrukcyjną mechanizmu. To muszę też robić rysunki wykonawcze silnika albo sprężyn naciskowych? czy wystarczy że podam odpowiednie numery katalogowe???

Witam,

Czy na rysunku wykonawczym muszę umieszczać wymiary promieni zaokrągleń 0.2 albo 0.4 ?
