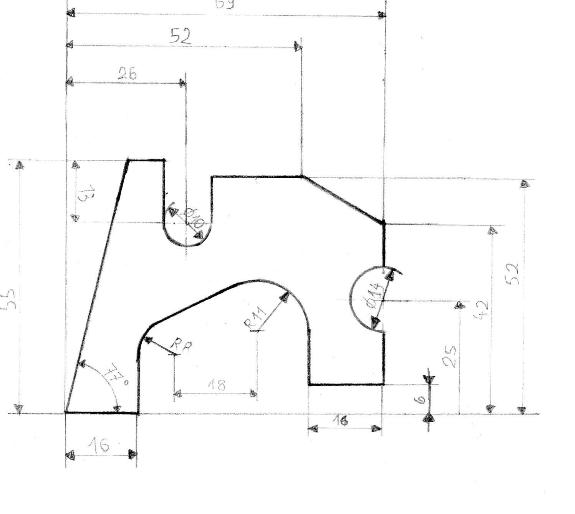

Witam, czy mógłby ktoś pomóc z wymiarowaniem tej blaszki poniżej? Mam problem z dolną częścią i kompletnie nie wiem jak się za to zabrać.

Witam, Mam prośbę o sprawdzenie rysunku poniżej. Czy rysunek jest dobrze zwymiarowany? Czy brakuje jakichś wymiarów?

Z góry dziękuję. Każda, nawet najmniejsza pomoc zostanie nagrodzona 'pomógł' ;P

Witam,

Mógłbym prosić o sprawdzenie rysunku poniżej? Czy dobrze zwymiarowałem, czy brakuje jakichś wymiarów?

Witam,

Czy moglibyście sprawdzić czy dobrze zwymiarowałem półwidok-półprzekrój?

Z góry dzięki za udzielone uwagi.

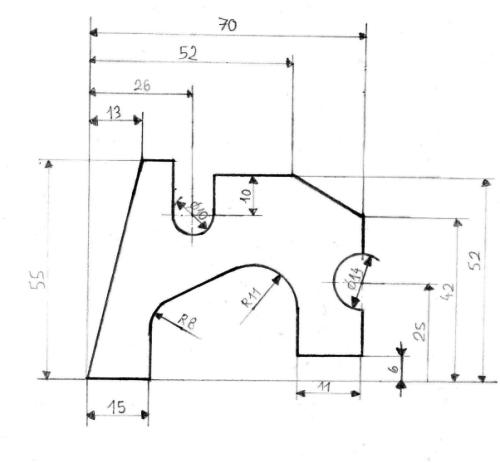

a teraz jest dobrze? czy w dobrym miejscu umieściłem linie wymiarowe? i co z tym wymiarem dolnej krawędzi po prawej (16), można go usunąć?


[ Dodano: 2011-11-03, 18:19 ]
jakieś sugestie?

Zrobiłem parę poprawek, czy nadal potrzebny jest kąt linii prostej pomiędzy tymi promieniami?

Teraz zauważyłem, że wymiar dolnej krawędzi (16) jest niepotrzebny, mam rację?

ehh, to już nie wiem nawet jak mam się za to zabrać.. To może inaczej, czy na tym rysunku, który jest w 1poście, są jeszcze jakieś błędy? Są jakieś niepotrzebne wymiary, można było to zwymiarować inaczej, itp. ?

gras107 pisze:Może odpowiem pytaniem. Czy łuk zawsze ma 90°?

W tym przypadku nie, bo są 2 różne kąty. Nie wiem czy dobrze myślę, ale musiałbym to zwymiarować ze środka pierwszego łuku do środka drugiego?

coś w stylu wymiaru na dole (R19 i 57)

Witam,
Prosiłbym o sprawdzenie rysunku oraz o ewentualne wskazanie błędów.

Głównie mam problem z wymiarowaniem dołu tej figury, po prostu nie wiem czy trzeba podawać jeszcze jakieś wymiary, np. pomiędzy łukami (R8 i R11).





Z góry dziękuję za pomoc.
