Witam. Na PKMach dostaliśmy zadania projektowe, ja dostałem projekt imadła. Jedyne co znam to Q i H. Dalej mamy sobie radzić. Potrzebuje namiarów na interesujące książki, związane z tematem, abym mógł się czegoś dowiedzieć i dzięki nim mieć wstępną koncepcję rozwiązania konstrukcyjnego. Pozdrawiam :)

Witam, mam następujący problem. Otóż na podstawie rzutu z góry, muszę wykonać projekt całego przedmiotu (aksonometria i rzuty prostokątne). Przy aksonometrii mam problem z otworem znajdującym się po lewej stronie, udało mi się dowiedzieć, że jest to pryzma (wgłębienie nie przelotowe), ale po oddaniu...

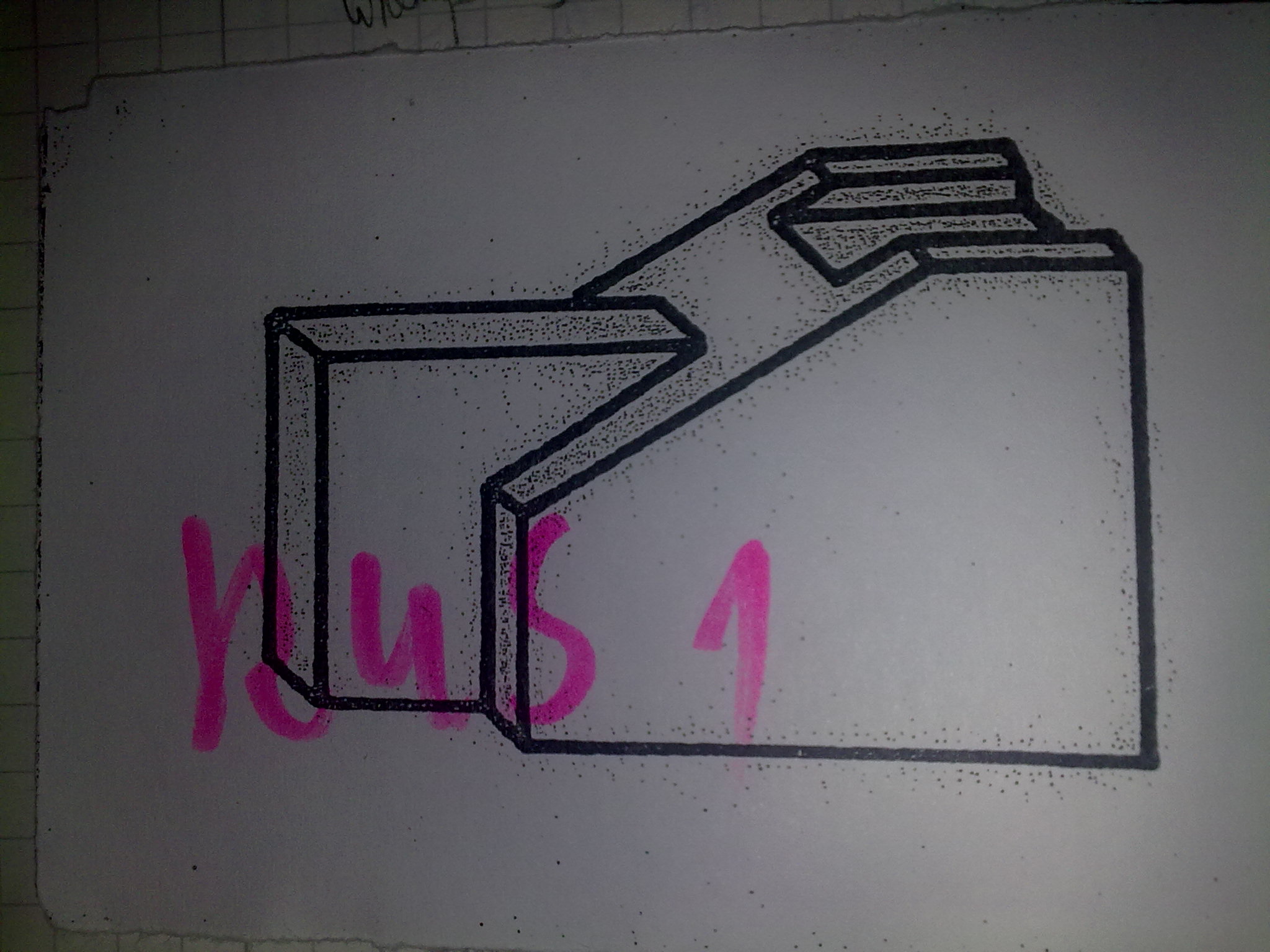

Witam, mam problem z narysowaniem podanej bryły. Muszę narysować ją w minimalnej liczbie rzutów, niestety tym razem nie mam bladego pojęcia jak to ruszyć (nie wiem, z czym związana jest ta linia wewnątrz bryły). Byłbym wdzięczny za wykonanie szkicu, z góry dzięki :wink: https://www.cnc.info.pl/pics/...

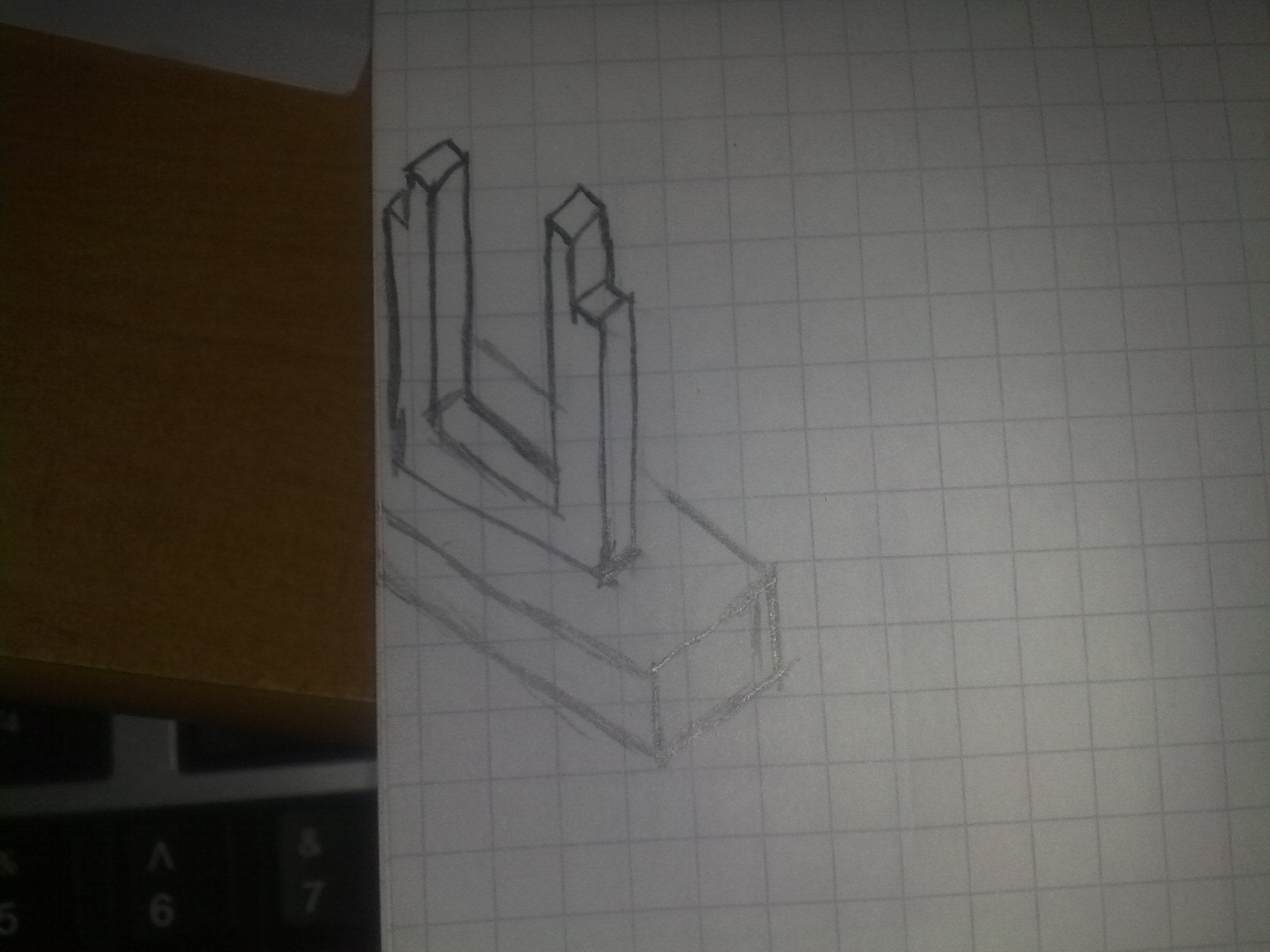

Poprawiłem aksonometrię, wydaje mi się, że o to chodzi ale mogę się mylić:P Jak to widzicie?

Witam. Muszę wykonać aksonometrię na podstawie dwóch rzutów. Poniżej zamieszczam rzuty oraz aksonometrię. Proszę o sprawdzenie oraz pomoc:)

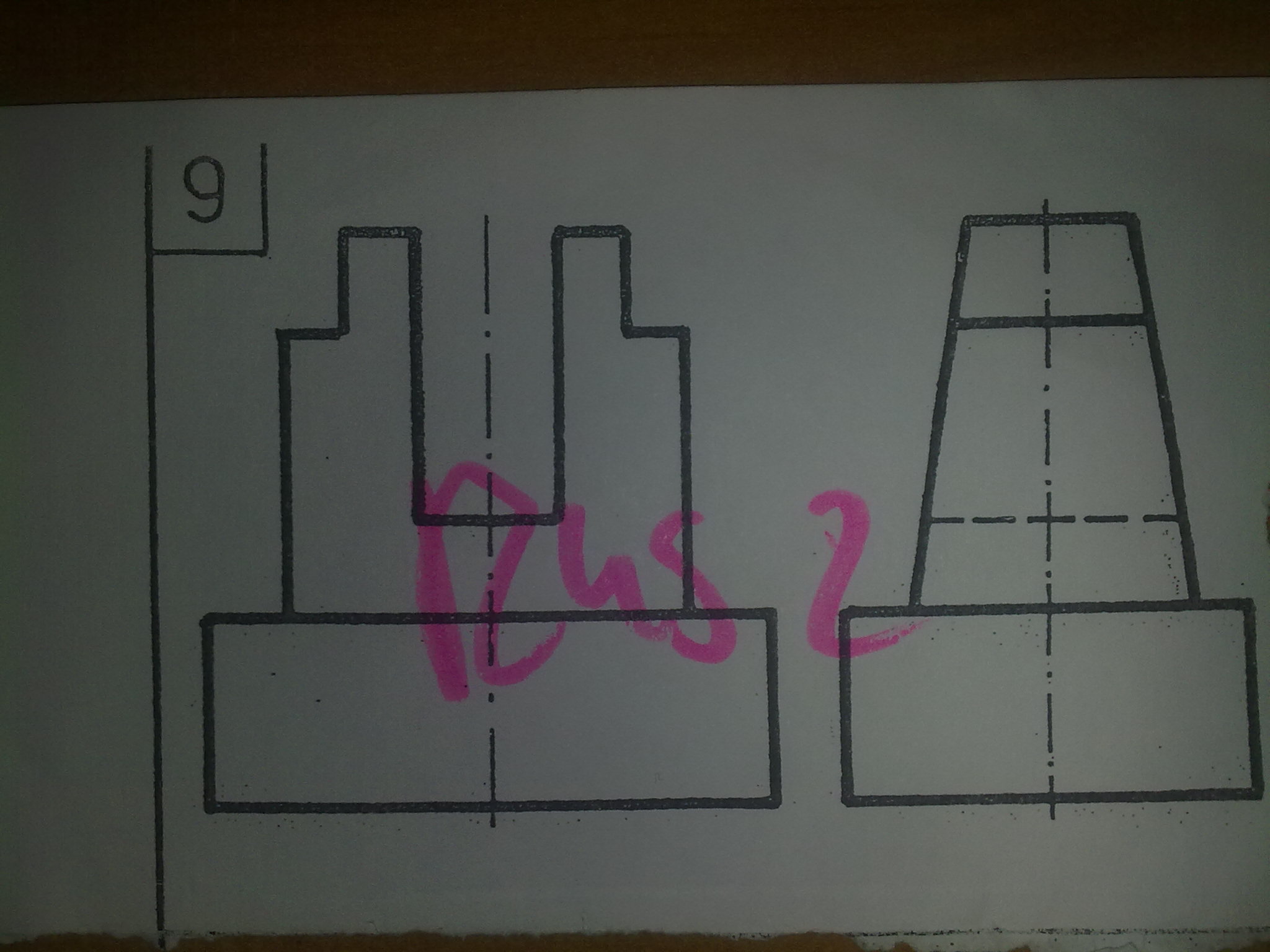

Proszę o sprawdzenie czy zrobiłem dobrze rzuty podanej bryły:

Tak, tak o poziome mi chodziło, przepraszam za pomyłkę :razz: Kurcze i teraz nie wiem czy muszę szukać tych śrub, bo mamy narysować według norm jedynie elementy, od których mam linie odniesienia. A od tych poziomych kresek nie mam żadnej linii odniesienia z normą, więc raczej nie muszę rysować. Gorz...

Jeszcze jedno, bo widzę nad łożyskami kreski pionowe. One oznaczają śruby tylko jakie dokładnie? Kolega mówi, że M8 ale nie potrafi tego uzasadnić

Ok jak zwał tak zwał A na której stronie Dobrzańskiego jest ta ślimacznica, bo jakoś nie widzę, albo znaleźć nie mogę

Muszę zrobić rysunek, w którym elementy znormalizowane daje szczegółowo, tutaj są uproszczenia. Więc to jest chyba rysunek wykonawczy, ale znawcą nie jestem.
