Rysunek złożeniowy, wałek. Prośba o sprawdzenie

Rafiq4 · Post napisał: **Rafiq4** » 05 sty 2017, 17:11

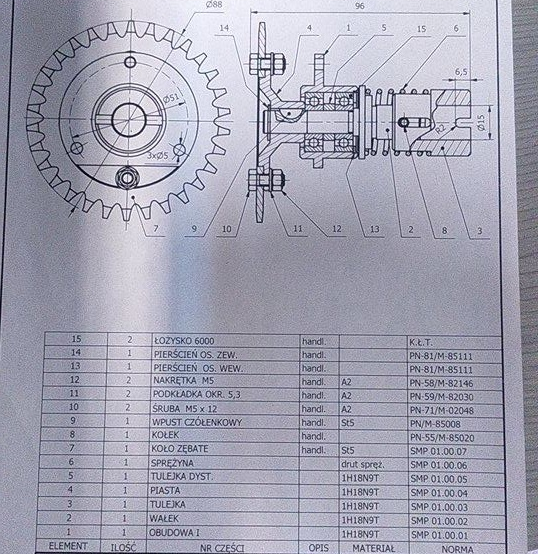

Cześć! Serdecznie prosiłbym o sprawdzenie rysunku. Treść zadania narysować i zwymiarować element nr 2
Obrazek

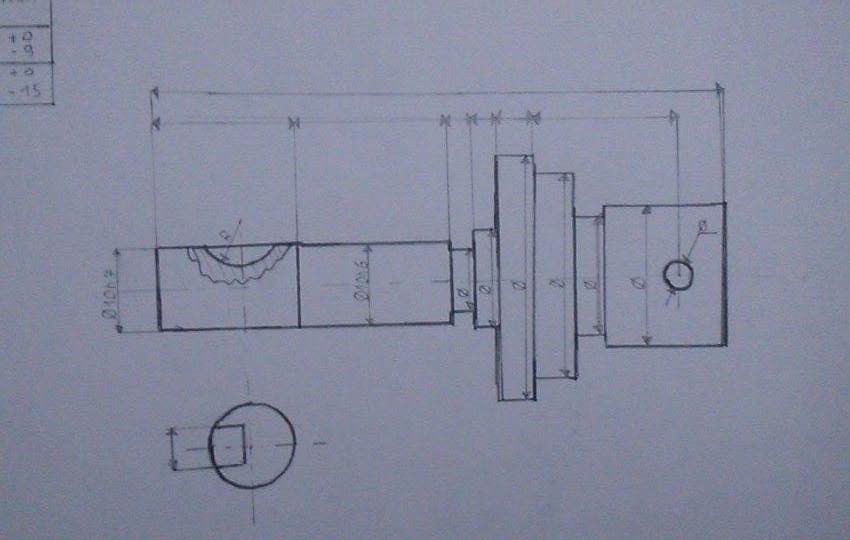

Mój rysunek
Obrazek

Proszę o sprawdzenie rozmieszczenia linii wymiarowych, i z tym związana jest też moja druga prośba czy istnieje jakaś strona gdzie mogę sprawdzić normy podane w treści zadania? np rozmiary wałka aby móc wpisać wymiar. Szukałem dość sporo i nie znalazłem nic. Jedyne wyjście to odwiedzenie biblioteki szkolnej? Z góry dziękuje za pomoc i poświęcony czas

olszyn83 · Post napisał: **olszyn83** » 05 sty 2017, 20:34

tak to bym zrobił
na stronach producentów są np. pierścienie osadnicze wg tych norm co masz w treści zadania także coś w internetach znajdziesz reszta biblioteka

peritus · Post napisał: **peritus** » 06 sty 2017, 13:23

Rafiq4 pisze:Szukałem dość sporo i nie znalazłem nic. Jedyne wyjście to odwiedzenie biblioteki szkolnej?

Gdzie szukałeś

bo sporo jest tego wszędzie...
Poszukaj jakie pasowanie wykonuje się na wałku pod łożysko toczne, oraz wymiaru odległości rowka (środka promienia R) od brzegu wałka i pasowania wałka w miejscu koła tak, aby można było osadzić łożyska.
Brak rowka na pierścień rozprężny poz.14!
