Rysunek przekladni zębatej

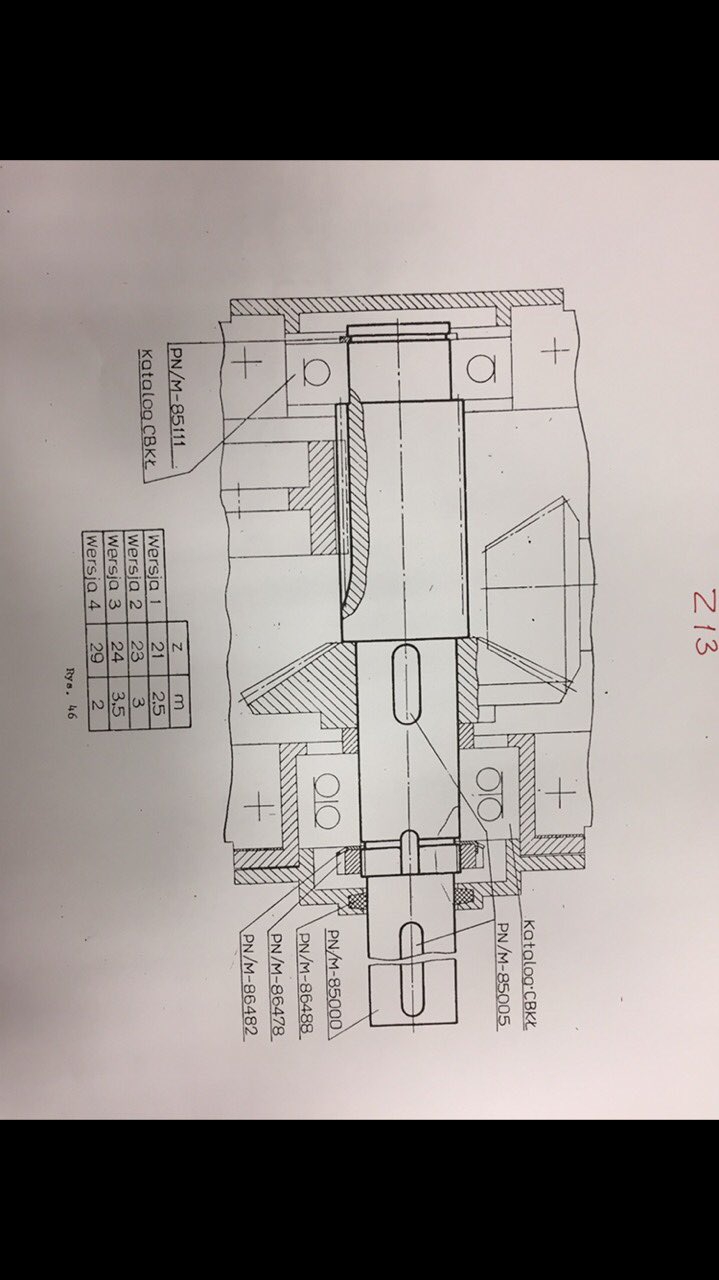

Witam, mam za zadanie wykonanie rysunku tego wału uwzględniając wariant 3.

Nie mam pojęcia jak wyliczyć da (śr. zew koła) oraz do (śr.) ponieważ nie posiadam kąta nachylenia.

Zapisałem sobie jedynie "s.wymiarowa 3,4" ale nie wiem do czego może się to przydać.

W zasadzie wszystko masz we wzorach tu podanych (od strony 27).
http://bc.pollub.pl/Content/632/pkm1.pdf
Kąt alfa =20st, podobnie jak Y=1 to standardy wg których wykonuje się koła. I przeczytasz o tym m.in. w książce "Koła zębate" autor: Ochęduszko, Tom 1.
W zasadzie to nie o końca wiem do czego Ci to jest potrzebne skoro średnicę podziałową wyliczysz ze wzoru: d=m*z
Średnicę zewnętrzną z zależności, gdzie wysokość głowy zęba rowna jest modułowi, czyli ha=m
Mając średnicę podziałową i dwie wysokości zęba otrzymasz teoretyczną średnicę zewnętrzną koła zębatego. Czyli Dz=d+2*ha, na tych samych zasadach wyliczysz średnicę podstawy zęba przy czym hf=1,25m.

Tu masz kąt alfa na stronie 13, który wynosi 20 st (przypadek? - nie sądzę ) : http://wtie.tu.koszalin.pl/system/attac ... zebate.pdf

[ Dodano: 2017-02-03, 15:59 ]
Jest i potwierdzenie tego co wcześniej napisałem w postaci filmu, tyle że ja niepotrzebnie to rozpisywałem
Oto i movie:


Także jeśli koło ma zęby proste żadne kąty nie są potrzebne.

Dziękuje bardzo
