Problem z rysunkiem technicznym

Post napisał: **Homset** » 30 lip 2021, 19:40

Witam ostatnio uczę się solidnie rysunku technicznego ale natrafiłem na takie oto oznaczenie 8xfi8 albo przy gwintach 2xM12 i nie mogę znaleźć ani dowiedzieć się nigdzie co znaczy te "2x" lub "8x" przed otworami pomógł by ktoś? był bym bardzo wdzięczny

Steryd · Post napisał: **Steryd** » 30 lip 2021, 19:50

To oznacza, że jest na tym rzucie 2x otwór M12, lub 8x otwór Φ 8.
Żeby nie zamazywać rzutów, zwłaszcza jak jest dużo malych otworów.

Post napisał: **Homset** » 30 lip 2021, 20:02

@Steryd Czyli np zamiast pisać 8 otworów każdy po kolei to po prostu ten sam potwór jeden 8x? jeśli jeszcze mógł bym się zapytać czym odróżnić gwint krótko zwojowy od grubo zwojowego na rysunku? bo dostałem podobne pytanie i nie wiedziałem jak na nie odpowiedzieć

Steryd · Post napisał: **Steryd** » 30 lip 2021, 21:11

Tylko oznaczeniem. Oczywiście rysunek gwintu powinien uwzględniać jego głębokość, czyli zarazem skok, ale po prawdzie tylko duże różne będzie widać.

brandnew · Post napisał: **brandnew** » 31 lip 2021, 07:24

Homset pisze: ↑
30 lip 2021, 19:40
uczę się solidnie rysunku technicznego ale natrafiłem na takie oto oznaczenie 8xfi8 albo przy gwintach 2xM12 i nie mogę znaleźć ani dowiedzieć się nigdzie co znaczy te "2x" lub "8x"

Nie opowiadaj bajek. Z jakich materiałów korzystasz przy nauce. W internecie jest mnóstwo materiałów nie mówiąc o klasyce - książce Dobrzańskiego.
Obrazek

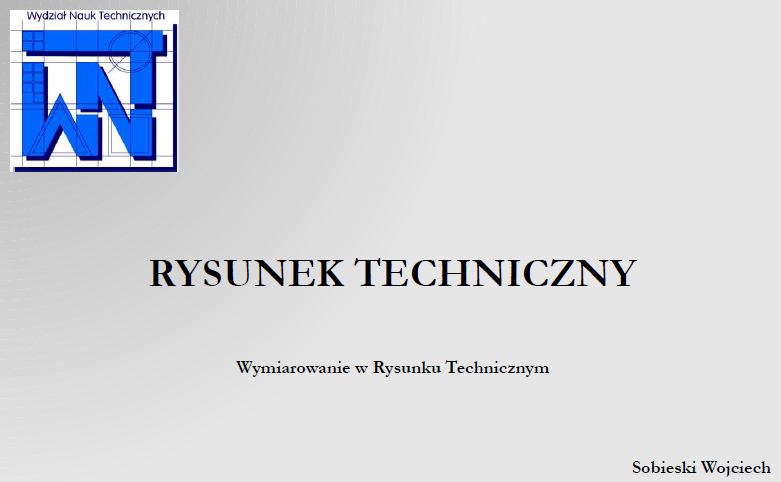

Jeśli nie chcesz wydawać pieniędzy to może więc zacznij np. od serii prezentacji
Obrazek

kasztan00126 · Post napisał: **kasztan00126** » 06 sie 2021, 07:24

Jeśli chodzi o oznaczenie gwintów to mamy kilka szeregów gwintów. Oznaczamy tylko drobnozwojne

np.

M16 (zwykły) ma on standardowo skok 2 ale oznaczenie M16x2 będzie błędne trzeba napisać po prostu M16
M16x1,5 (drobnozwojny)
M16x1 (drobnozwojny)

Problem z rysunkiem technicznym
