potrzebna pomoc w doborze sterowania plotera

Maszyny wykonane z drewna, płyt meblowych itp.
Tu możesz również przedstawić się i opisać swoją maszynę
Awatar użytkownika

Yarec
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 2082
Rejestracja: 14 lis 2015, 10:11
Lokalizacja: Warszawa

Re: potrzebna pomoc w doborze sterowania plotera

#11

Post napisał: Yarec » 23 paź 2018, 22:13

mac19881 pisze: na krokowcu hamować elektronicznie ale jak?

tak
Obrazek


Ale ja to się na niczym nie znam, czytać też nie bardzo - Art Tech Design


Autor tematu
mac19881
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 9
Posty: 13
Rejestracja: 15 paź 2018, 17:40

Re: potrzebna pomoc w doborze sterowania plotera

#12

Post napisał: mac19881 » 24 paź 2018, 19:42

Nic mi to nie mówi
Z tego co widzę to silnik musi mieć os z dwóch stron i na jeden stronie założony jeat hamulec
tak?

Dodane 4 minuty 26 sekundy:
Czy jak maszyna będzie włączona to nie potrzebuje żadnych hamulców samoistnie elektronika będzie utrzymywać wrzeciono na pozycji. Dobrze to rozumiem?

Awatar użytkownika

ursus_arctos
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 2083
Rejestracja: 11 cze 2011, 18:29
Lokalizacja: Warszawa / Lublin

Re: potrzebna pomoc w doborze sterowania plotera

#13

Post napisał: ursus_arctos » 24 paź 2018, 22:59

Tak, przy włączonym sterowaniu nie będzie opadać. Sterowanie posuwem musi móc pokonać znacznie większe obciążenia, niż sam ciężar zetki.
Zamiast hamulca można zastosować siłownik pneumatyczny równoważący ciężar zetki - nie dość, że nie opadnie, to jeszcze silnik będzie miał stale lżej. Słyszałem, że można nawet spróbować dobrać siłowniki od klapy bagażnika samochodowego.


Autor tematu
mac19881
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 9
Posty: 13
Rejestracja: 15 paź 2018, 17:40

Re: potrzebna pomoc w doborze sterowania plotera

#14

Post napisał: mac19881 » 03 lis 2018, 08:23

Witam jestem już na etapie podłączenia elektroniki, wszystko działa ale nie do końca jestem zadowolony silniki JK60HS 100-3008 , 4Nm , 60x60x100 mm wydają mi się słabe. Mianowicie jak ustawię w machu w ustawieniach silnika liczbe kroków 200, przyspieszenie 200, prędkośc 1500 gdy ruszam nim strzałkami jestem w stanie chwytając ręką za oś zatrzymac go aby zgubił kroki. Sterowniki to STEROWNIK JK1545 , prąd 4,2 A , mikrokrok do 1/128 ustawiony fabrycznie, zasilacz 300VA/32V połaczone z kondensatrorem 1000uf oraz prostownikiem. Silniki połączone bipolarnie szeregowo. Jak to zestroic zeby było jak najbardziej wydajne.

Awatar użytkownika

Yarec
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 2082
Rejestracja: 14 lis 2015, 10:11
Lokalizacja: Warszawa

Re: potrzebna pomoc w doborze sterowania plotera

#15

Post napisał: Yarec » 03 lis 2018, 14:41

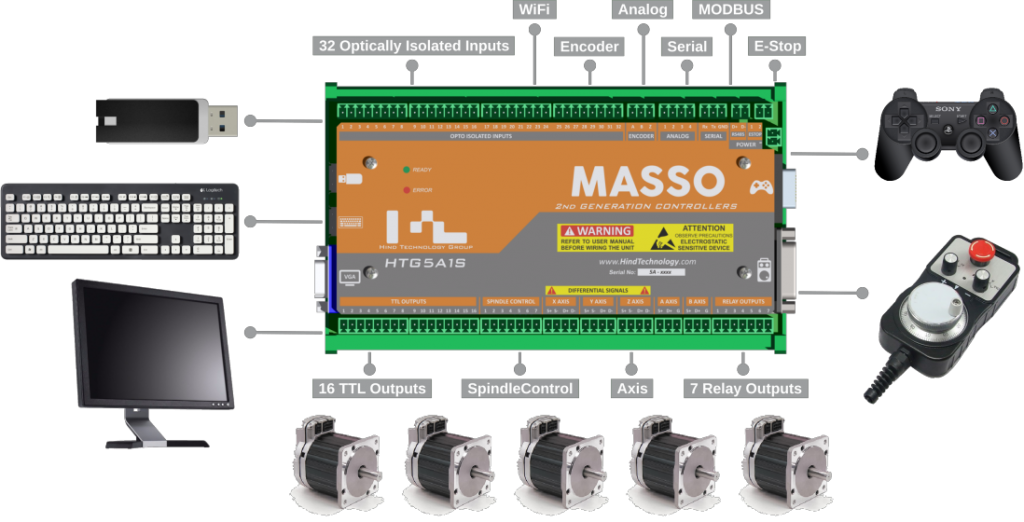

Obrazek
mac19881 pisze:Może polecacie coś innego?
dać link i szczegóły ?
Ale ja to się na niczym nie znam, czytać też nie bardzo - Art Tech Design


pltmaxnc
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 3
Posty: 1334
Rejestracja: 13 sie 2004, 13:58
Lokalizacja: warszawa

Re: potrzebna pomoc w doborze sterowania plotera

#16

Post napisał: pltmaxnc » 04 lis 2018, 15:19

Jeżeli możesz zatrzymać silnik ręką tzn że ustawiona jest zbyt duża prędkość lub jest jakiś błąd w podłączeniu uzwojeń silnika , trzeba sprawdzić.....
W zasilaczu napięcie jest prawidłowe ok. 45V tylko kondensator o zbyt małej pojemności , powinien mieć 10000uF.


Autor tematu
mac19881
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 9
Posty: 13
Rejestracja: 15 paź 2018, 17:40

Re: potrzebna pomoc w doborze sterowania plotera

#17

Post napisał: mac19881 » 06 lis 2018, 13:48

Tak uciekło mi jedno 0. Jest 10000uf
Jak byście połączyli silniki szeregowo czy równolegle.Mam szeregowo i zastanawiam się nad zmianą ale czy będzie lepsza? Podział kroków 1\16 chyba będzie ok?
