Post napisał: DarkKnight » 26 mar 2010, 20:16

Witam ponownie. Mam taki oto rys. i nie wiem czy dobrze narysowałem go w przekroju [od razu powiem że cięcie ma być tak, jak jest narysowane], czy kreskowanie jest dobre oraz ,czy dobrze jest zrobione żebro . Z wymiarowaniem sobie poradzę jakoś. Aha i tam jest tzw. sfera , ten otwór w kształcie kopuły >> czy oznacza się to normalnie "fi" czy trzeba napisać "sfera" przed fi ??? Pytam bo nie moge tego znaleźć.



[ Dodano: 2010-03-26, 20:22 ]
A tu dorzucam rysunek w stanie surowym.

• Cytuj
• Cytuj

#2

Post napisał: Primoza2007 » 26 mar 2010, 21:01

• Cytuj
• Cytuj

#3

Post napisał: DarkKnight » 26 mar 2010, 21:05

Pomogłem? - kliknij niżej

• Cytuj
• Cytuj

#4

Post napisał: yoyer » 26 mar 2010, 21:53

• Cytuj
• Cytuj

#5

Post napisał: DarkKnight » 26 mar 2010, 22:15

No czyli dobrze zobrazowałem to "cięcie" A-A . Dzięki za pomoc koledzy . Jutro postaram sie wrzucić gotowy rys. włącznie z wymiarowaniem.

[ Dodano: 2010-03-27, 02:01 ]

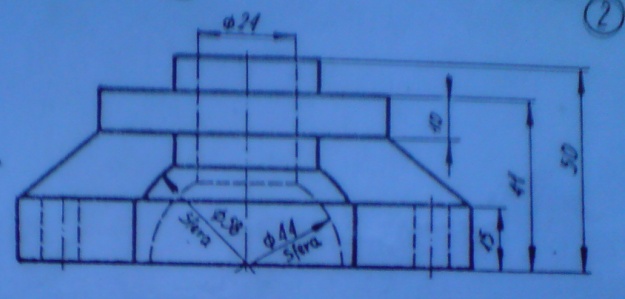

A oto skończony rys. ; jeśli dopatrzycie się jakichkolwiek błędów ,proszę pisać !



[ Dodano: 2010-03-30, 01:58 ]


i Jest zaliczone ; 4,5
