Ciekawe jak by to wyszło dla szerokości 190mm.
Nesting w CorelDraw
-
Piotr Rakowski
- Lider FORUM (min. 2000)
- Posty w temacie: 11
- Posty: 2173
- Rejestracja: 29 lip 2005, 15:07
- Lokalizacja: Warszawa
- Kontakt:
Witam kolegów,
Zacznę od tego, że niestety "porządne" programy do nestingu kosztują i będą kosztowały sporo. Nasz także nie będzie tani. Nasz tzn. oddzielny program do różnego rodzaju nestingów dla plazm, laserów, frezarek itp. Ale także pracujemy nad wersjami na powierzchnie wieloboczne z dziurami wewnątrz powierzchni - np. układy na skórach. Także układy dowolnie długie - np. dla przemysłu tekstylnego.
Oto moja wersja Twojego nestingu kol. Pitsa wykonana w naszym cncCAD 3.5 z modułem NEST. Oczywiście na polu 154x128 wyszło bez problemu. Poniżej układ wykonany na polu 150x124.
oraz na 150x120:
A oto ustawienia programu nestingu:
Układ wykonany CAŁKOWICIE AUTOMATYCZNIE. Jak widać uwzględniłem rozsunięcie obiektów o 1 mm od siebie. Oto efekt końcowy: 70,9% pokrycia powierzchni.
Zacznę od tego, że niestety "porządne" programy do nestingu kosztują i będą kosztowały sporo. Nasz także nie będzie tani. Nasz tzn. oddzielny program do różnego rodzaju nestingów dla plazm, laserów, frezarek itp. Ale także pracujemy nad wersjami na powierzchnie wieloboczne z dziurami wewnątrz powierzchni - np. układy na skórach. Także układy dowolnie długie - np. dla przemysłu tekstylnego.
Oto moja wersja Twojego nestingu kol. Pitsa wykonana w naszym cncCAD 3.5 z modułem NEST. Oczywiście na polu 154x128 wyszło bez problemu. Poniżej układ wykonany na polu 150x124.
oraz na 150x120:
A oto ustawienia programu nestingu:
Układ wykonany CAŁKOWICIE AUTOMATYCZNIE. Jak widać uwzględniłem rozsunięcie obiektów o 1 mm od siebie. Oto efekt końcowy: 70,9% pokrycia powierzchni.
Maszyny i oprogramowanie CNC: eduCAD, STEP2CNC, LynxCUT, Styro3D, Tapper, cncCAD, Image2CAM, Turn3D, TERMCUT, LynxNEST (Nesting)
-
Piotr Rakowski
- Lider FORUM (min. 2000)
- Posty w temacie: 11
- Posty: 2173
- Rejestracja: 29 lip 2005, 15:07
- Lokalizacja: Warszawa
- Kontakt:
Jak rozumiem układ miał być wykonany na polu 120x190? Takie 2 zrobiłem.
Wyniki poniżej (procent zajęcia powierzchni):
A jeśli układ jest zrobiony na 124x190 to zajęcie powierzchni spada do 56,5%.
Wyniki poniżej (procent zajęcia powierzchni):
A jeśli układ jest zrobiony na 124x190 to zajęcie powierzchni spada do 56,5%.
Maszyny i oprogramowanie CNC: eduCAD, STEP2CNC, LynxCUT, Styro3D, Tapper, cncCAD, Image2CAM, Turn3D, TERMCUT, LynxNEST (Nesting)
-
pitsa
Autor tematu - Moderator
-
Lider FORUM (min. 2000)
- Posty w temacie: 11
- Posty: 4463
- Rejestracja: 13 wrz 2008, 22:40
- Lokalizacja: PL,OP
Dla pewności - czy to jest prawidłowo odczytany plik svg?
http://happycnc.com/svg.txt - tu wersja z nazwami obiektów.
pobierz i sprawdź za pomocą inkscape.
http://happycnc.com/svg.txt - tu wersja z nazwami obiektów.
pobierz i sprawdź za pomocą inkscape.
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ
-
Piotr Rakowski
- Lider FORUM (min. 2000)
- Posty w temacie: 11
- Posty: 2173
- Rejestracja: 29 lip 2005, 15:07
- Lokalizacja: Warszawa
- Kontakt:
-
cosimo
- Specjalista poziom 3 (min. 600)
- Posty w temacie: 1
- Posty: 637
- Rejestracja: 21 maja 2008, 10:02
- Lokalizacja: Damasławek
Co za zabawa SUDOKU wysiada

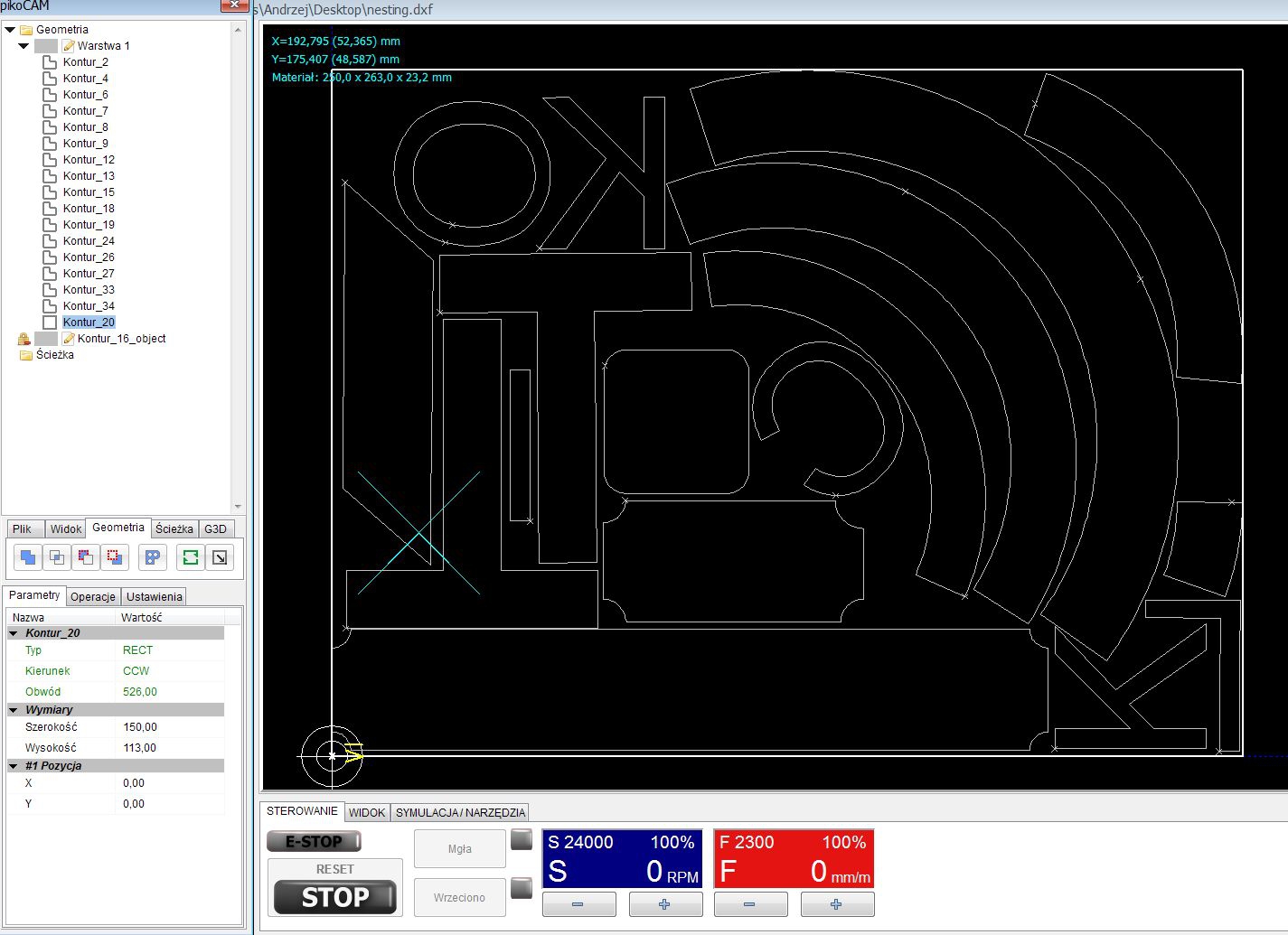

Ręczna robota 150 x113 (rys)
