Modelowanie Zbiornika w Arkuszu Blach

Jerzyczeka · Post napisał: **Jerzyczeka** » 02 lis 2017, 10:04

Witajcie

Wczoraj stanąłem przed zadaniem zamodelowania zbiornika do rozsiewacza w Solidworksie 2012.

Gegeralnie ośmiokąt przechodzi w prostokąt. Narysowałem więc dwa szkice na odpowiednio odsuniętych od siebie płaszczyznach i chciałem użyć opcji Wyciągnięcie po profilach (Lofted-Bend).
Prubowałm wszystkiego: otwierać profile, zaokrąglać narożniki i w żaden sposób nie mogę uzyskać poprawnego położenia linii gięcia. Powierzchnie między nimi powinny być trójkątamy.

W końcu dla zobrazowania zamodelowałem to przeż wyciągnięcia i wycięcia, jednakże z takiego modelu nie można uzyskać rzutu rozlożonego.

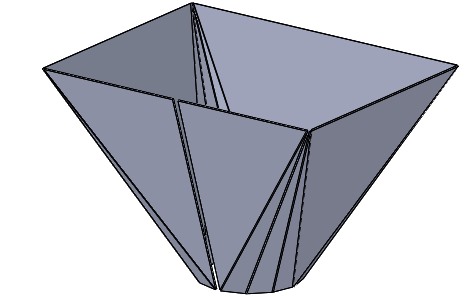

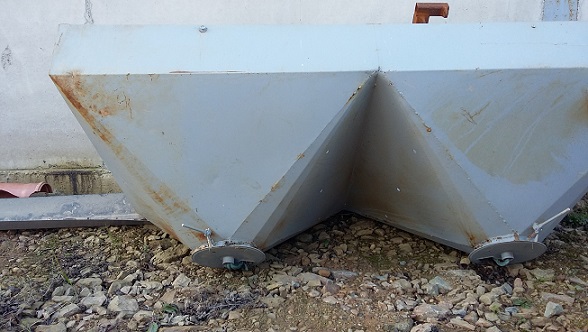

Załączam zdjęcie zbiornika i jego część, jak chciałbym aby ona wyglądała.

Wiem, że musi być to bardzo proste, ponieważ ten sposób wykonania jest bardzo popularny.

Liczę na Waszą pomoc.

Pozdrawiam

Jerzy

jareks · Post napisał: **jareks** » 02 lis 2017, 19:40

Czy jesteś pewien, że detal wykonany jest z bardzo dużego arkusza blachy i każda krawędź przechodzi w 3 gięcia? Może jest spawany z kawałków?

Jerzyczeka · Post napisał: **Jerzyczeka** » 03 lis 2017, 09:06

Witam

Jestem pewien 100%. Nawet jeśli by tak nie było, to ja chciałbym tak zrobić, ponieważ jest to możliwe i nawet praktyczniejsze.

Chodzi o to jak zamodelować to w SW, aby otrzymać właściwe rozwinięcie. Na pewno się da, tylko że mi nie wychodzi.

Pozdrawiam

Jerzy

bildder · Post napisał: **bildder** » 03 lis 2017, 22:16

W SW 2012 średnio da się to wykonać wyciągnięciem po profilach bo nie ma opcji zagiętej (tylko kształtowana).

Można to zrobić np. na powierzchniach i zamienić na blachę - ale nie będę tłumaczył jak bo to zawiłe.

Natomiast w nowszych wersjach jest do zrobienia:
Podaj wymiary (i współ. k) to mogę to zrobić i zapisać dxfa. Jeżeli chcesz się nauczyć jak to wykonać w 2012 - w książce http://www.solid-podreczniki.pl/ksiazka2/ pokazałem taki przykład.

lahimb · Post napisał: **lahimb** » 12 paź 2018, 22:15

przerwij te dwa szkic wtedy powinno wyciągnąć i dać sie rozwinąć
