Frezarko wiertarka do metalu za 5000

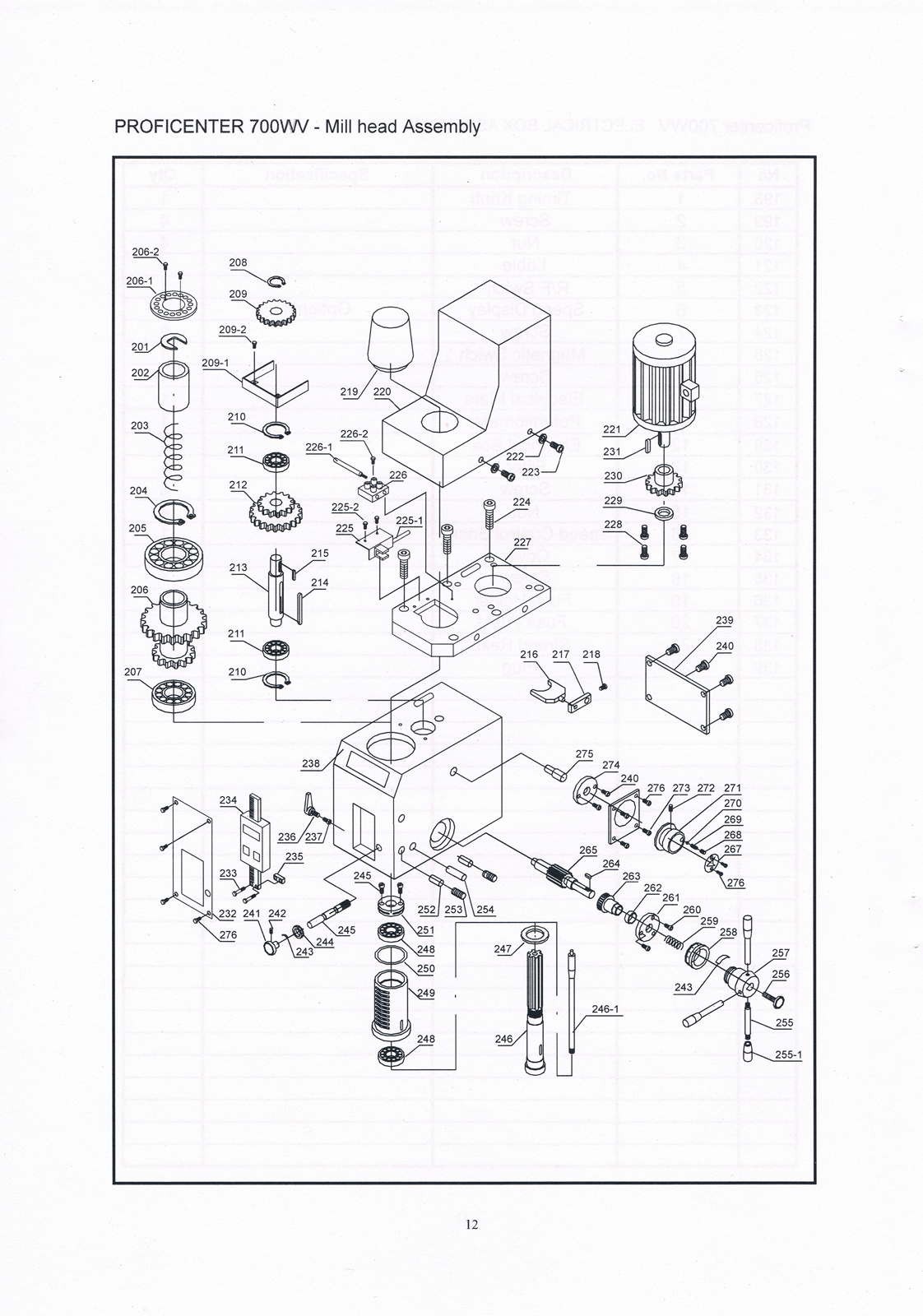

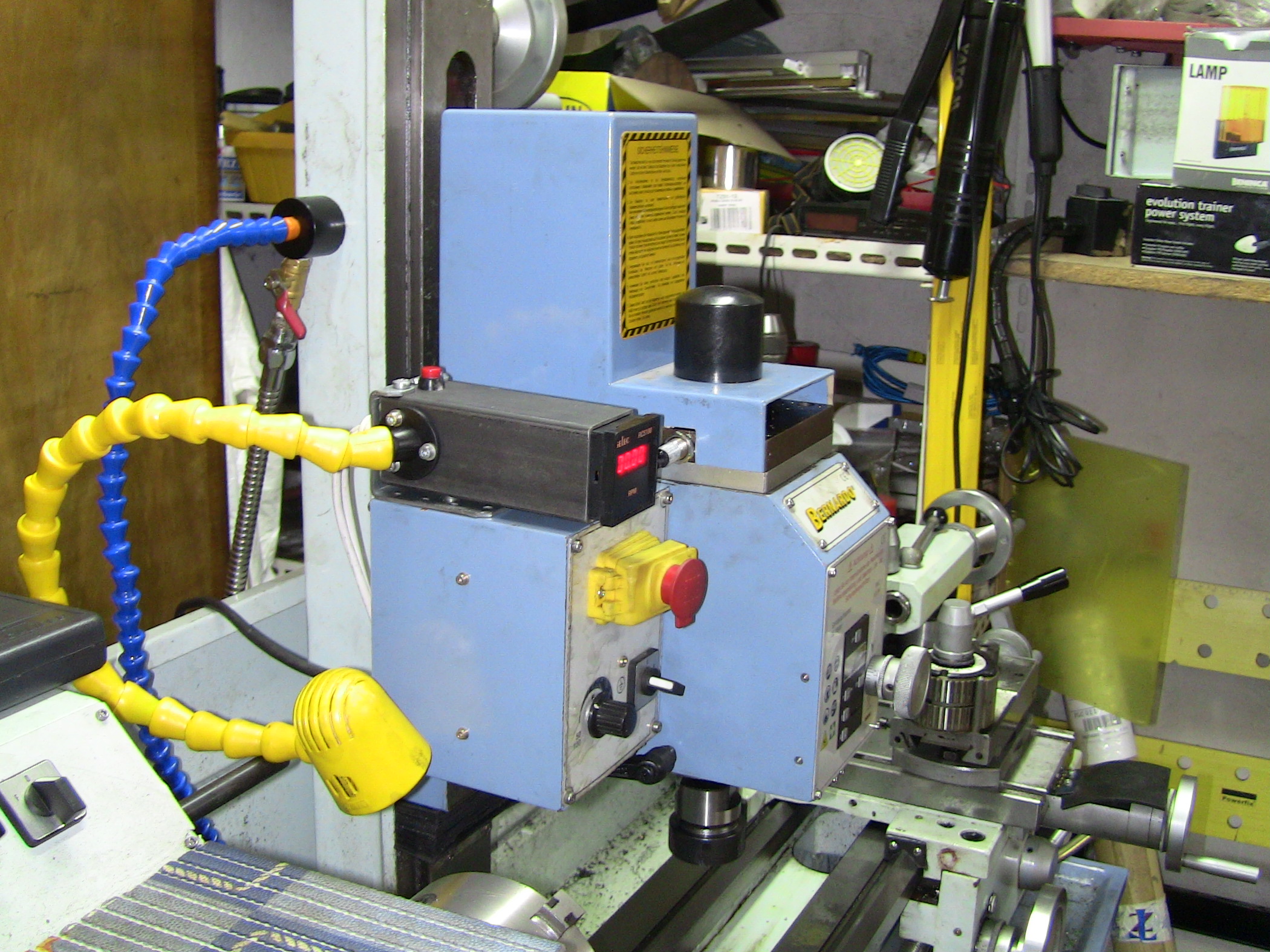

rysmen pisze:czy warto dopłacać do tej?

rysmen pisze:eszcze pytanko jak sie mocuje trzpienie? sruba przelotowa i przykrecany czy jak?

rysmen pisze:Rozumiem czyli 3F tylko by mi pomogło gdybym dawał falownik jaki to jest koszt takiego falownika i czy instalacja jest jakoś skomplikowana ? prosze link do falownika

freerad pisze:Nigdzie jeszcze nie znalazłem informacji dlaczego taki falownik miałby być lepszy

Falowniki skalarne
Przemienniki częstotliwości z algorytmem U/f stosuje się w prostszych aplikacjach, które nie wymagają bardzo dokładnej regulacji prędkości obrotowej oraz tam, gdzie moment obciążenia maleje wraz z prędkością lub jest względnie stały w całym zakresie jej zmian. W praktyce obejmuje to przede wszystkim takie urządzenia jak wentylatory, dmuchawy, pompy, sprężarki, czy też taśmociągi.
Falowniki ze sterowaniem skalarnym nie sprawdzą się jednak tam, gdzie konieczne jest precyzyjne utrzymanie zadanej prędkości lub momentu obrotowego.
Falowniki wektorowe
Falowniki obsługujące wektorowe algorytmy sterowania pozwalają znacznie bardziej precyzyjnie kontrolować prędkość obrotową, przede wszystkim ze względu na regulowanie momentu obrotowego silnika. Falownik wektorowy może w całym zakresie regulacji prędkości obrotowej silnika utrzymywać stałą wartość momentu obrotowego silnika. W praktyce udaje się to nawet dla częstotliwości zasilania rzędu połowy herca. Sterowania wektorowe polega bowiem na oddzielnym sterowaniu momentem i strumieniem uzwojenia w silniku. Pozwala to uzyskać dokładność regulacji prędkości obrotowej na poziomie setnych części procenta

Najbardziej zasadnicza różnica pomiędzy falownikiem skalarnym a wektorowym?

Podejdę do tego pytania nieco łopatologicznie.

Po pierwsze należy odpowiedzieć sobie na pytanie co zrobić by silnik (jakikolwiek) zechciał obracać się z taką obrotową prędkością chwilową jaką sobie zażyczymy?

Ano skonstruować i włączyć magiczną skrzynkę pomiędzy sieć zasilającą a silnik. Skrzynka taka musi mieć możliwość podłączenia kabla zasilającego (wejście energetyczne) oraz dwa wejścia informacyjne:
- wejście sygnału wprost proporcjonalnego do zadanej prędkości obrotowej (życzenie)
- wejście sygnału wprost proporcjonalnego do rzeczywistej zmierzonej wartości prędkości obrotowej silnika (rzeczywistość)

Naszym marzeniem jest by rzeczywistość była taka, jaką sobie zażyczymy.

Zadajemy sygnał prędkości i magiczna skrzynka ma za zadanie wytworzyć takie prądy, aby silnik mógł w bardzo krótkim czasie osiągnąć prędkość obrotową taką jaką zechcemy.

Jeśli zmiany zadającego sygnału prędkości nie będą zbyt szybkie to oczekujemy od naszego napędu aby przebieg prędkości obrotowej silnika nadążał za przebiegiem sygnału zadającego.W związku z tym, że silnik nie może wytworzyć dowolnie dużego momentu na wale, również bezwładność układu: wirnik silnika - urządzenie napędzane stanowi tu ograniczenie, to oczywiście jakość nadążania może być gorsza lub lepsza ale jedno musi być pewne: jeżeli "życzenie" będzie stałe w czasie to "rzeczywistość" prędzej czy później będzie zgodna z życzeniem.

Magiczną skrzynką spełniającą powyższe warunki są:

1) Dla silnika obcowzbudnego prądu stałego nawrotny napęd prądu stałego (od 40 lat przecież z powodzeniem stosowany; kiedyś realizowany całkowicie w technice analogowej, dziś mamy ekstra cyfrowe napędy np. SIMOREG Siemensa - z oprogramowaniem narzędziowym pozwalającym tworzyć rozmaite aplikacje, rejestrować i obserwować na ekranie monitora wiele kluczowych zmiennych dla przebiegu procesu sterowania i całego procesu przemysłowego, którego jednym z elementów może być właśnie omawiany napęd)

2) Dla indukcyjnego silnika klatkowego jest to właśnie falownik wektorowy, którego budowa i zasada działania jest dużo dużo bardziaj złożona niż dla wcześniej wspomnianego nawrotnego napędu prądu stałego ale istota w dalszym ciągu jest przecież ta sama.

A falownik skalarny? Falownik skalarny nie spełnia powyższych warunków. Można powiedzieć, że magiczna skrzynka, którą reprezentuje falownik skalarny ma tylko jedno wejście informacyjne - jest to wejście częstotliwości zadanej, która to częstotliwość reprezentuje prędkość obracania się wirującego pola magnetycznego w podłączonym (do falownika skalarnego) silniku klatkowym i która jest po prostu częstotliwością prądów fazowych silnika, wytwarzanych w falowniku. A prędkość wirowania pola magnetycznego nie jest równa prędkości silnika niestety.

W falowniku wektorowym moment silnika jest całkowicie kontrolowany, w falowniku skalarnym tak nie jest. Tam stosuje się tylko "sztuczny" zabieg zmniejszania napięcia wyjściowego falownika skalarnego wraz ze zmniejszaniem częstotliwości zadanej - w skutek czego moment maksymalny mamy ograniczony i co ważniejsze - mamy
ograniczenie namagnesowania silnika i zabezpieczenie się przed niebezpiecznym nasyceniem się blach silnika.

Z drugiej strony i w falowniku skalarnym można zastosować dwa wejścia informacyjne: z sygnałem prędkości rzeczywistej oraz sygnał prędkości zadanej. W takim układzie sterowanie prędkością silnika może się odbywać na zasadzie: jeśli prędkość za mała to zwiększ częstotliwość, jeśli za duża to zmniejsz częstotliwość. Z powodzeniem regulator PI może to realizować. Niestety stany przejściowe trwają długo (i dużo dużo gorzej niż w falownikach wektorowych) ale prędkość w stanach ustalonych można sobie precyzyjnie ustawiać.
