Wyprowadzenia w silnikach

Rozmowy na temat układów elektronicznych sterowania obrabiarek CNC
Awatar użytkownika

Autor tematu
chaos
Administrator
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 609
Rejestracja: 29 maja 2004, 12:49
Lokalizacja: Augustów
Kontakt:

Wyprowadzenia w silnikach

#1

Post napisał: chaos » 30 sty 2005, 00:16

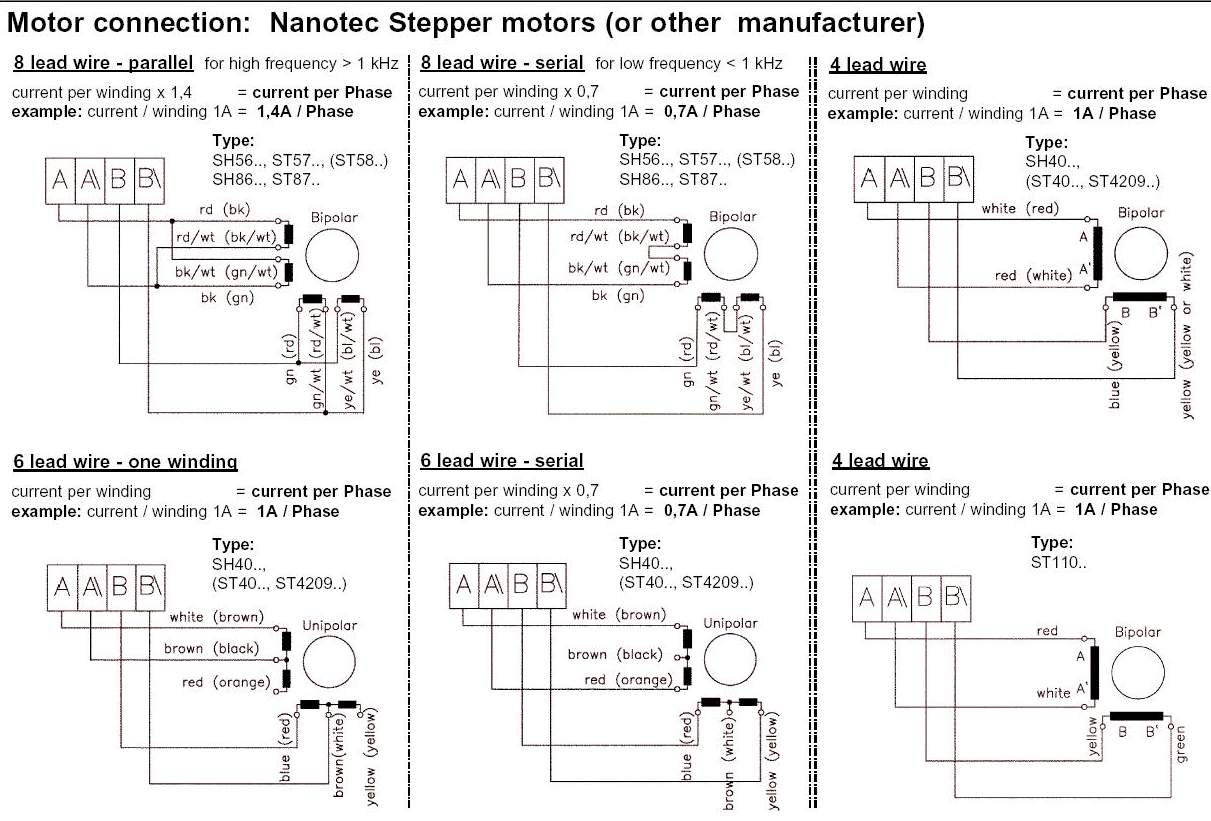

NANOTEC
Typy
SH56..., SH40..., SH86...
ST57..., ST58..., ST87..., ST4209..., ST110...
Załączniki



Tagi:

Awatar użytkownika

Autor tematu
chaos
Administrator
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 609
Rejestracja: 29 maja 2004, 12:49
Lokalizacja: Augustów
Kontakt:

#2

Post napisał: chaos » 30 sty 2005, 00:27

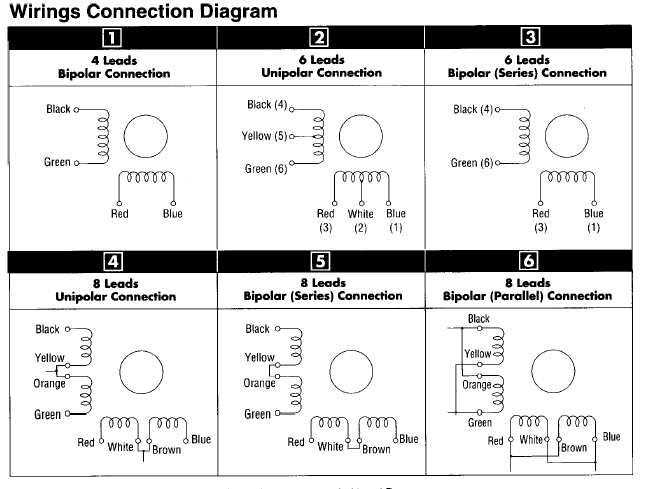

VEXTA
Oriental Motor
Załączniki

Awatar użytkownika

Autor tematu
chaos
Administrator
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 609
Rejestracja: 29 maja 2004, 12:49
Lokalizacja: Augustów
Kontakt:

#3

Post napisał: chaos » 30 sty 2005, 00:29

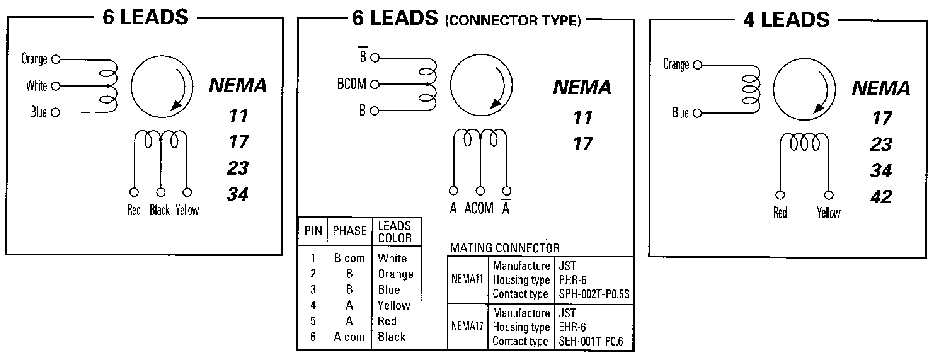

Sanyo Denki
StepSyn
Załączniki

Awatar użytkownika

Autor tematu
chaos
Administrator
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 609
Rejestracja: 29 maja 2004, 12:49
Lokalizacja: Augustów
Kontakt:

#4

Post napisał: chaos » 08 lut 2005, 21:38

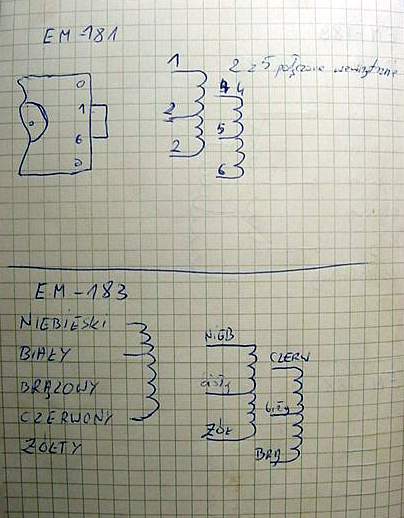

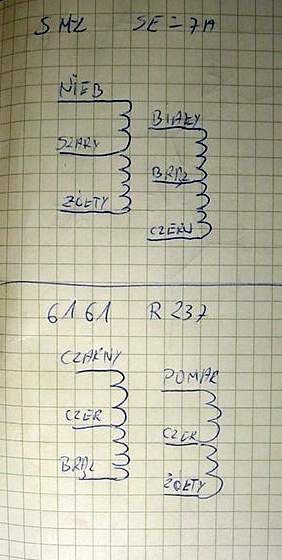

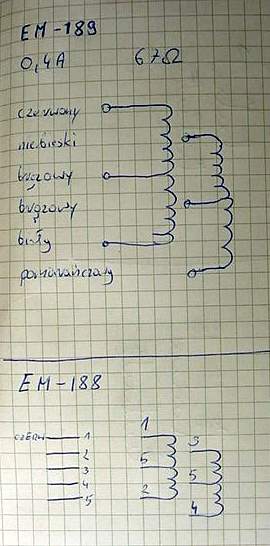

Kilka skanów moich notatek.
Małe silniczki od drukarek i flopów
EM-189, EM-188, EM-181, EM-183, SM-L SE-7A 6161 R237
Załączniki

Awatar użytkownika

Autor tematu
chaos
Administrator
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 609
Rejestracja: 29 maja 2004, 12:49
Lokalizacja: Augustów
Kontakt:

#5

Post napisał: chaos » 30 sie 2006, 08:46

Akcesoria CNC - EBMiA.pl
Elementy Budowy Maszyn i Automatyki
www.ebmia.pl
MECHANIKA * AUTOMATYKA * PNEUMATYKA * NARZĘDZIA * BHP, CHEMIA * TWORZYWA SZTUCZNE

Awatar użytkownika

DoctorX
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 152
Rejestracja: 16 sie 2006, 16:05
Lokalizacja: Kko

Berger Lahr

#6

Post napisał: DoctorX » 06 wrz 2006, 12:36

układy połaczeń silników pięciofazowych
a w ogóle to :
ftp://ftp.sdt.se/Documentation/BergerLahr/
Załączniki
5-pha-sm.pdf
(89.6 KiB) Pobrany 2961 razy
Sukces ojców ma wielu , porażka tylko jednego...


1q1q1q1q
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 143
Rejestracja: 07 sty 2011, 17:48
Lokalizacja: Polska

#7

Post napisał: 1q1q1q1q » 24 sty 2011, 19:21

STP-58D307-01

1/8 step ; 1,4v ; 1,3A

ORG – A
BRN – A-
GRN – B-
BLU – B
BLK - COMMON
WTH – COMMON

Awatar użytkownika

Alvar4
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1319
Rejestracja: 18 sie 2010, 10:58
Lokalizacja: Okolice Łodzi

#8

Post napisał: Alvar4 » 19 sty 2012, 04:10

Bardzo fajnie opisane kolory przewodów i sposoby podłączania silników. Polecam.
Obrazek
