Wymiarowanie - podstawy ( prośba o pomoc )

Dyskusje dotyczące spraw związanych z rysunkiem technicznym

Autor tematu
arecki704
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 1
Rejestracja: 27 mar 2019, 22:43

Wymiarowanie - podstawy ( prośba o pomoc )

#1

Post napisał: arecki704 » 27 mar 2019, 22:57

Witam forumowiczów,

Z góry przepraszam za tak błahe pytanie z mojej strony. Wertuje książkę, strony www, a i tak mam wątpliwości z podstawowymi rzeczami.

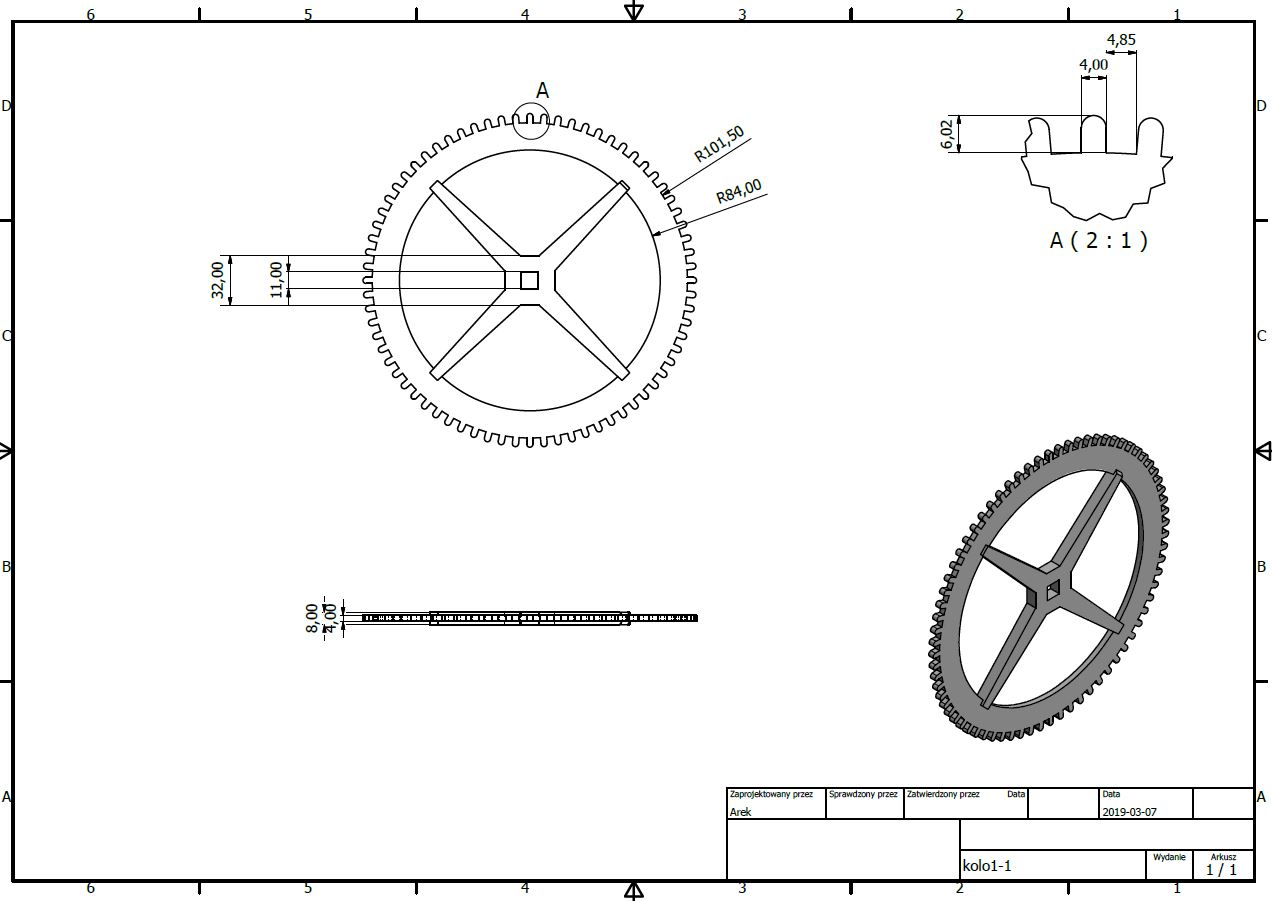

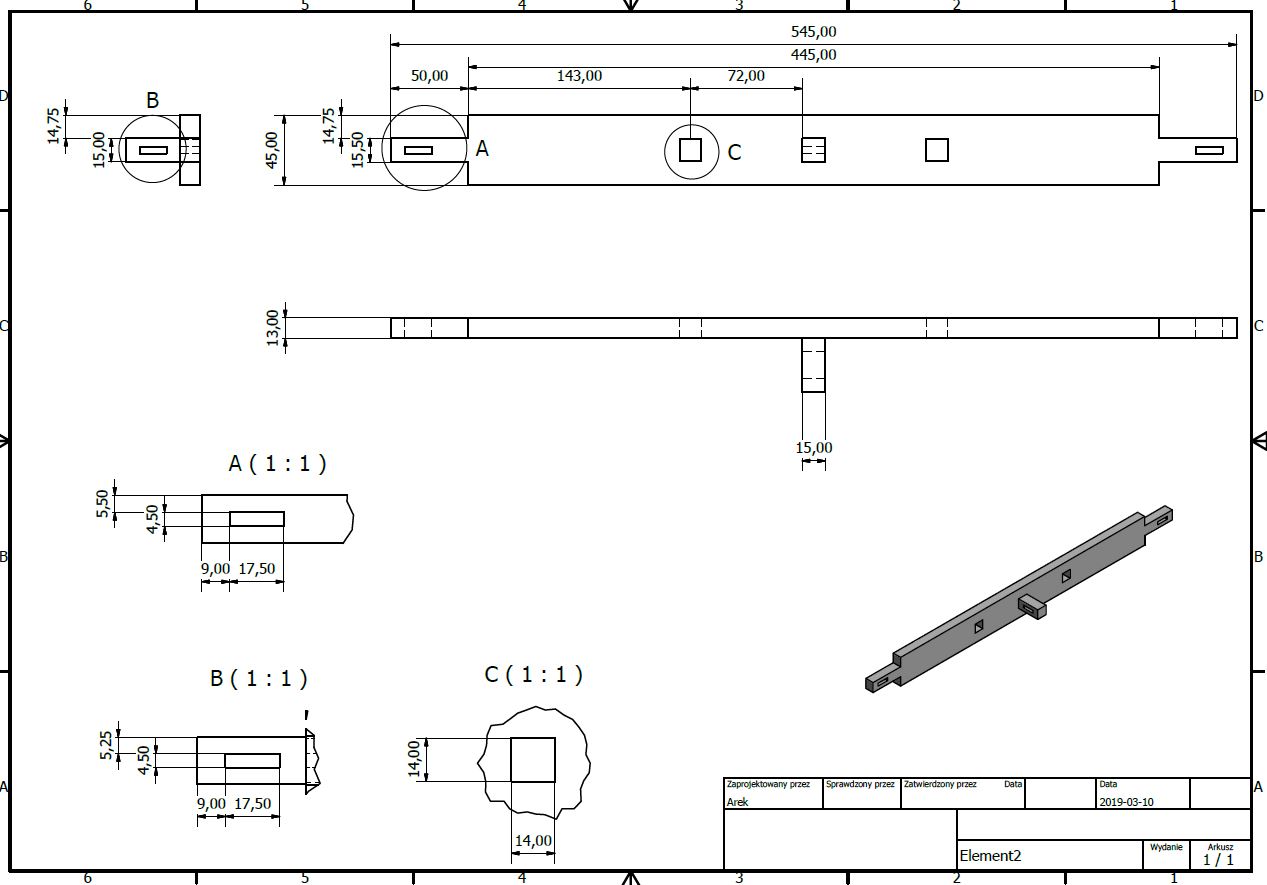

Proszę powiedzcie jak poprawnie podać wymiary przy takim elemencie, oraz przy kole zębatym?

Będę wdzięczny za pomoc.
Obrazek
Obrazek



Awatar użytkownika

allegromtn
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 308
Rejestracja: 20 cze 2014, 15:02
Lokalizacja: Bielawa

Re: Wymiarowanie - podstawy ( prośba o pomoc )

#2

Post napisał: allegromtn » 01 kwie 2019, 09:00

Jeśli chodzi o ten płaskownik to ten otwór "c" na rzucie głównym wymiarował bym po długości również do lewej krawędzi otworu (wymiar 143)- tak jak wymiar po długości do tego środkowego wypustka (o ile to by ktoś wykonywał na frezarce czy drutówce, jeśli to ma być robione przepychaczem kwadratowym to jest ok). Podał bym również wymiar po długości do drugiego otworu- po co ktoś ma to liczyć, jeszcze się pomyli...
Brakuje osi symetrii przez środek tego płaskownika- do końca cie wiadomo czy te otwory to mają po szerokości być na środku czy gdzie?
Jeśli chodzi o koło zębate to nie zwymiarowane są ramiona i brak promienia szczytu zęba.
Wszystkie wymiary są oczywiście podane jako nietolerowane- dokładność wykonania + - 0,1mm.


J-23
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 5
Rejestracja: 21 lis 2018, 07:53
Lokalizacja: Warszawa

Re: Wymiarowanie - podstawy ( prośba o pomoc )

#3

Post napisał: J-23 » 02 kwie 2019, 10:47

Podstawowa sprawa:
zarówno "płaskownik" jak i koło zębate są elementami spawanymi. W takim wypadku należy zrobić rysunki wykonawcze części oraz rysunek złożeniowy. Na rysunkach wykonawczych podasz wszystkie wymiary i materiał, na złożeniowym oznaczysz spoiny ich położenie ilość jakieś powłoki (np. cynkowanie, czernienie) itd. oraz podasz wymiary pomocnicze (jeżeli takie będą potrzebne).

Myślę że o to chodzi w tej pracy. Nie da się tego opędzić jednym rysunkiem. :roll:
