Koło napędowe do liny

#1

Post napisał: einstein » 15 wrz 2012, 14:44

Mam urządzonko które porusza się na linie o średnicy 8mm. W urządzeniu mam kółko napędowe o średnicy 110mm, które napędza całe urządzenie. Lina ma styk z kółkiem na około 80mm obwodu. Obroty kółka max 2000rpm. Lina napięta jest z siłą 800N.

Kółko mam obecnie z ertacetalu (POM C) i niestety kółko się ślizga.

Z czego można by zrobić kółko, co da się łatwo obrabiać? Nie może być z materiału, który zniszczy linę, bo lina kosztuje ponad 1300zł.



Tagi:


yacht
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 374
Rejestracja: 18 kwie 2012, 07:50

#2

Post napisał: yacht » 15 wrz 2012, 14:59

Trzeba doprowadzić do stanu aby kółko się toczyło po linie a nie ślizgało!
Każdy element ślizgający się po linie będzie ją ścierał, a szczególnie twardszy od liny.


ma555rek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1214
Rejestracja: 15 paź 2007, 00:45
Lokalizacja: nie ważne

#3

Post napisał: ma555rek » 15 wrz 2012, 17:11

Jeżeli to jest koło napędowe to w takim razie był kiepski pomysł z tą konstrukcją. Mały kąt opasania - niewiele ponad 80° na kółku z tworzywa wręcz gwarantuje poślizgi.
Zmień na koło z rowkiem tak aby lina się klinowała - poradnik mechanika - napedy linowe i z pewnością nie z tworzywa sztucznego. Choć i wtedy rezultat raczej niepewny.
Wprowadź napęd dwurolkowy - tak aby lina kilka razy owinęła się pomiędzy napędowymi wałkami z rowkiem linowym.
Pasjonat


diodas1
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2788
Rejestracja: 15 sty 2006, 18:34
Lokalizacja: Wrocław

#4

Post napisał: diodas1 » 15 wrz 2012, 19:06

Moim zdaniem to koło ma za małą średnicę dla liny o takiej grubości. Niewiele mniejszą średnicę kółek stosuję dla linki 1mm. Kiedyś zaryzykowałem zbyt ostre zakręcanie linki na prowadzeniach i dość szybko zaczęła się strzępić aż w końcu się zerwała.

Awatar użytkownika

triera
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1454
Rejestracja: 16 paź 2005, 01:26
Lokalizacja: Świecie

#5

Post napisał: triera » 15 wrz 2012, 20:59

Zdecydowanie za mała średnica koła i wartość opasania.

Zwiększyć średnicę koła + dodać przekładnię redukującą.

W katalogach producentów/dystrybutorów lin
często znajdują się zalecane minimalne średnice koła linowego
dla danej średnicy liny.

Ma znaczenie także kąt rozwarcia rowka w kole linowym
i kształt dna (części koła linowego mającej bezpośredni kontakt z liną).

Wg. mnie - może być zastosowany POM-C - ale przy uwzględnieniu
powyższych uwag.


Autor tematu
einstein
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 595
Rejestracja: 08 sty 2009, 11:53
Lokalizacja: Gdynia
Kontakt:

#6

Post napisał: einstein » 15 wrz 2012, 21:15

Niestety nie mam możliwości zmiany konstrukcji.
Obecnie kółko mam z rowkiem o wykończeniem półokrągłym. Może dobrym pomysłem będzie profil klinowy. Zastanawiam się nad zmianą materiału na tekstolit.

Awatar użytkownika

Yogi_
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 759
Rejestracja: 13 sty 2010, 08:07
Lokalizacja: Braniewo

#7

Post napisał: Yogi_ » 15 wrz 2012, 22:18

Cała konstrukcja wisi na linie? Ile waży? Jaką długość ma lina? Ile czasu trwa rozpędzenie do max. prędkości? Może jakiś rysunek poglądowy przeniesienia napędu.
Pozdrawiam
Krzysiek


diodas1
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2788
Rejestracja: 15 sty 2006, 18:34
Lokalizacja: Wrocław

#8

Post napisał: diodas1 » 16 wrz 2012, 03:54

Nie chciałbym być złym prorokiem ale ta lina raczej długo nie pożyje a zadanie jest z gatunku nierozwiązywalnych (skoro nie można już zmienić konstrukcji) Może rysunek będzie w stanie podsunąć jakiś pomysł na jej ratowanie. 1300 zł i cena "urządzonka" które gruchnie o glebę warte są przemyślenia. Materiał na rolkę to zasłona dymna dla prawdziwego problemu.


Autor tematu
einstein
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 595
Rejestracja: 08 sty 2009, 11:53
Lokalizacja: Gdynia
Kontakt:

#9

Post napisał: einstein » 16 wrz 2012, 10:09

Lina ma długość 90m a wisi na niej 6kg lub jak kto woli 10-15tyś zł

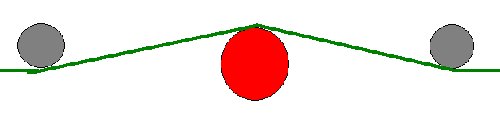

Z rysunkiem się nie popisałem (odzyskuję dane po padnięciu dysku i nie mam jeszcze wszystkich danych), ale oddaje on koncepcję.
Jak by pełna prędkość czyli do 40km/h była w 3 sekundy to by było super.
Gdy rolka napędowa "czerwona" byłą ponacinana promieniście to poślizg był dużo mniejszy, ale obawiałem się o linę.
Sprzęt pracuje sporadycznie, tygodniowo będzie może ze 30 przejazdów.
Załączniki


friko
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 281
Rejestracja: 23 lut 2012, 10:17

#10

Post napisał: friko » 16 wrz 2012, 10:51

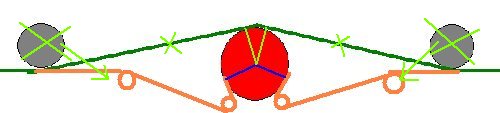

zwiększyć kąt opasania(niebieski) modyfikując układ rolek pośrednich
Załączniki
