Proszę o identyfikacje tokarki [zdjęcia]

[piotrek7282]

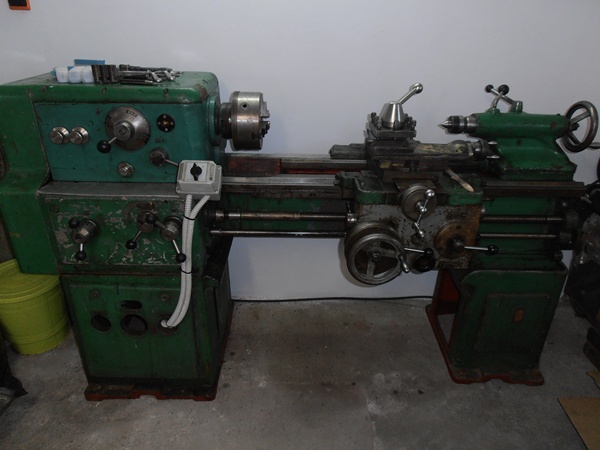

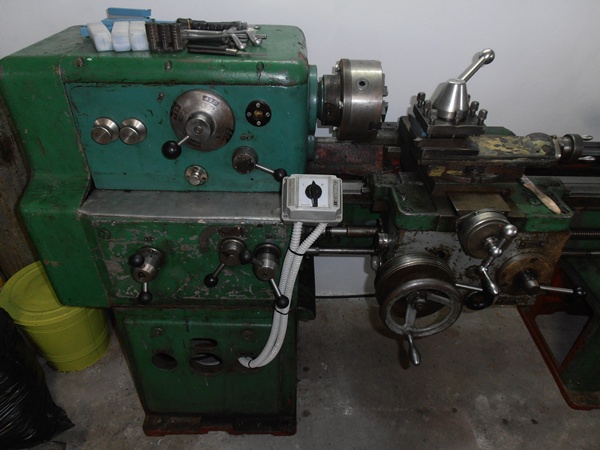

Witam wszystkich fachowców może komuś uda się zidentyfikować tokarkę chodzi mi o model a tak naprawde to o tabliczke z gwintami której brakuje. Wszystkie napisy na maszynie są w języku rosyjskim lub bułgarskim. Jeśli by ktoś posiadał taką tabelkę to z góry dziekuje.

[pioterek]

Proszę wkleić tu zdjęcia tych wszystkich tabliczek, bo mogą być bardzo pomocne w identyfikacji. Tylko oby były większe niż 800x600. Tabele do gwintowania można by samemu lub z pomocą forum napisać od nowa na podstawie budowy tej maszyny, jednak jej szczegóły techniczne trzeba by tu ujawnić. Przy odrobinie chęci jest temat do opanowania tak jak tu...

https://www.cnc.info.pl/topics56/prosba ... 112,50.htm

...i tu z ładnymi zdjęciami.

https://www.cnc.info.pl/topics56/poczat ... htm#315108

Postaraj się o niezbędne dane do obliczeń które były potrzebne w podanych wyżej przykładach.

[piotrek7282]

Dzięki panie Pioterek postaram się wrzucić pare fotek a co do tych obliczeń pewnie trzeba by było ją porozbierać troche prawda?

[pioterek]

Tak, ale na początek zdjęcia tych tabliczek. Następnie proponuję określić jaki wpływ na działanie mechanizmów maszyny mają poszczególne dźwignie oraz ich ustawienie. Zwyczajnie trzeba sprawdzić co do czego jest. Dźwignie i pokrętła zawsze przestawiać przy wyłączonym silniku.



Tu jest przykładowe zdjęcie tokarki Tug-48. Proponuję więc zacząć od sprawdzenia czy poszczególne dźwignie mają fabryczne oznaczenia. Następnie ile mają pozycji nastawczych oraz jaki wpływ ma ich zmiana na pracę maszyny. Uchwyt narzędziowy ręcznie ustawiaj przy tym na środku aby w porę zapobiec kolizji gdy będzie się zbliżać do elementów maszyny.




Zanim zaczniesz te eksperymenty należy poznać elementy suportu gdyż to dźwigniami na nim właśnie trzeba włączyć przesuwanie narzędzia ustawione wcześniej na korpusie maszyny, ale może już to wiesz i nie potrzebuję o tym pisać. Wstaw tu takie samo zdjęcie swojej maszyny, to będzie łatwiej ocenić jak w niej to wygląda.
