[SW2014] Rysunek - Formak Arkusza - Tabelka - Problem

[mgit]

Witam
Posiadam SolidWorks 2014, pracuję już na nim jakiś czas (kilka miesięcy) i napotkałem kilka irytujących problemów, część z nich rozwiązałem połowicznie....

Format arkusza, mam utworzoną tabelkę rysunkową z właściwościami z logiem (tak musi być logo - wymóg firmy) i nie mogę zapisać formatu arkusza, bez loga zapisuje z logiem wyświetla mi błąd, i zapisuje plik 2 kb nienadający się do użytku - rozwiązałem ten problem poprzez utworzenie szablonu, niby ok, ale jak dodam kolejną stronę jest pusta bez ramki - wiem mogę skopiować pierwszy i będzie ramka, ale tu pojawia się problem z wypełnieniem ramki, a mianowicie. O ile wpisanie właściwości powoduje pojawienie się żądanych właściwości w ramce, o tyle już na drugiej stronie są własności identyczne jak na pierwszej - wiem jest skopiowana - rozwiązanie aktualne problemu to tworzenie osobnego pliku dla każdej strony.

Czy istnieje sposób by móc zmieniać właściwości osobne dla każdej strony bez tworzenia nowych plików rysunku - i jednoczesne zachowanie loga w ramce.

Przy tworzeniu szablonu dla pierwszej strony posiłkowałem się książką SolidWorks 2013 autora Pawła Kęski

Rozwiązanie poprzez wpisywanie ręcznie bez połączonych właściwości z elementami w tabelce, jest jeszcze gorsze niż tworzenie kolejnych plików dla każdej strony.

Z kolei rozwiązanie: logo w postaci zewnętrznego pliku który musiał by być razem z plikiem wynikowym było by akceptowalne, tak to rozwiązałem w przypadku rysunków w AutoCAD 2014, ale czy w SW też tak można ?

[bildder]

Co to za logo?

Może da się go wykonać na krzywych (bo rozumiem teraz jest to wklejona bitmapa).
Ogólnie nie powinno być problemów nawet jeżeli jest to obrazek.

[mgit]

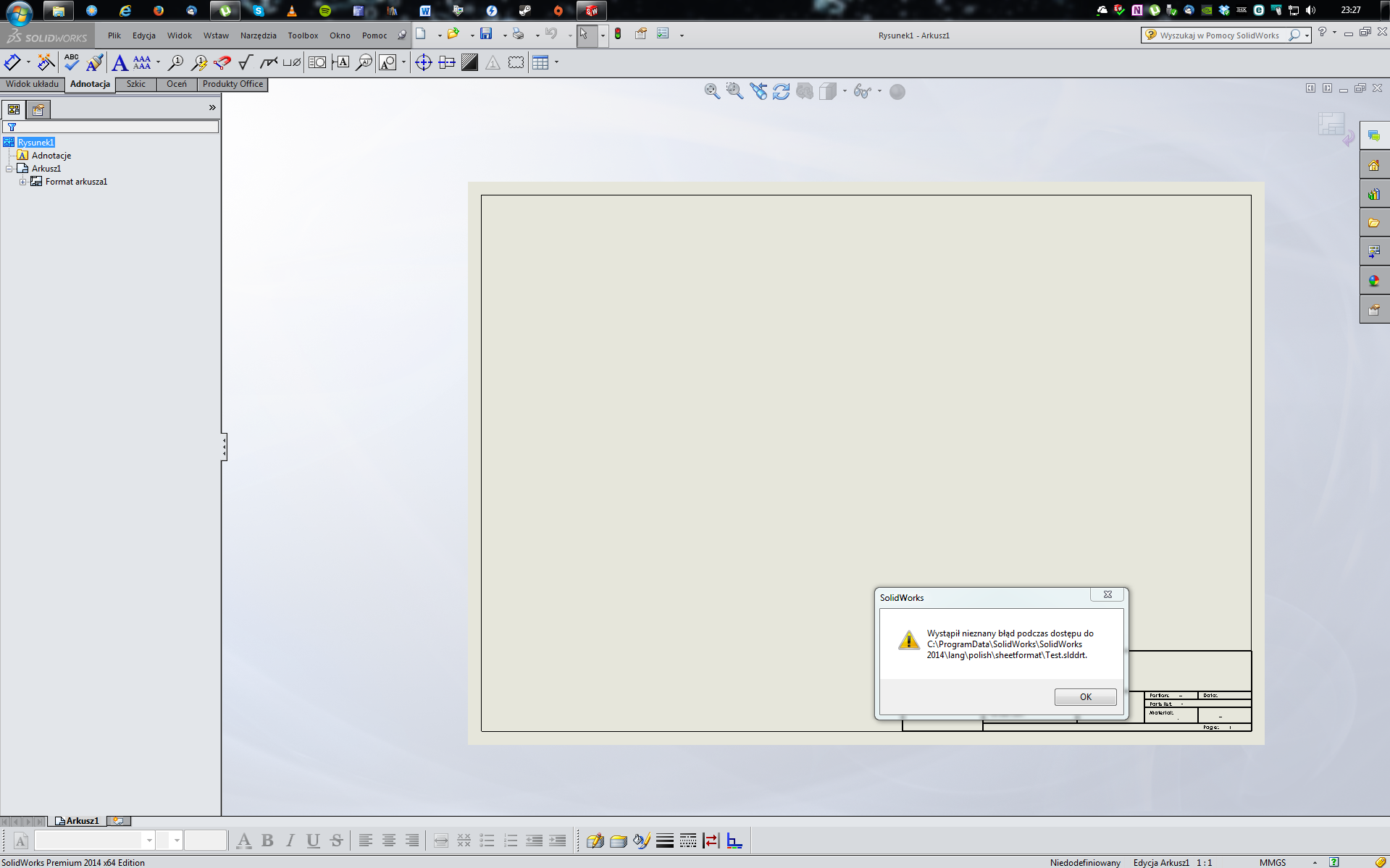

Błąd przedstawia się tak jak na screenie poniżej


Ten sam błąd na komputerze z Windows 7 i z Windows 8.1

Co do loga to plik *.png skalowany (za pomocą przeciągania) w SW do rozmiarów mieszczących się w tabelce rysunkowej

SW w wersji 2014 SP2, ale na SP0 było to samo

[bildder]

Moim zdaniem problem nie dotyczy SW tylko Win.

Proponuję skopiować pliki szablonów/formatów arkusza do innego katalogu i sprawdzić ponownie. Musi to działać, robiłem to wielokrotnie. Inna sprawa, że lepiej wygląda logo narysowane na krzywych, np. w formie bloku i wypełnienia - bo ładnie się skaluje.

[mgit]

Jak chcę zapisać do innego katalogu to jest to samo, nie ma znaczenia czy to dysk wymienny, inna partycja, pendrive ten sam komunikat, jeśli to problem w Windows to jak go rozwiązać - kończą mi się pomysły i komputery do testów (w drodze desperacji sprawdziłem na kolejnym komputerze i to samo)

[rc666]

Mozesz udostepnic ten plik? Tzn. Caly arkusz. Zobaczymy czy na innym kompie da sie otworzyc.

[mgit]

Problem rozwiązany - aż nie chce się wierzyć, że to było takie proste.

Może powyższe rozwiązanie problemu komuś się jeszcze przyda:

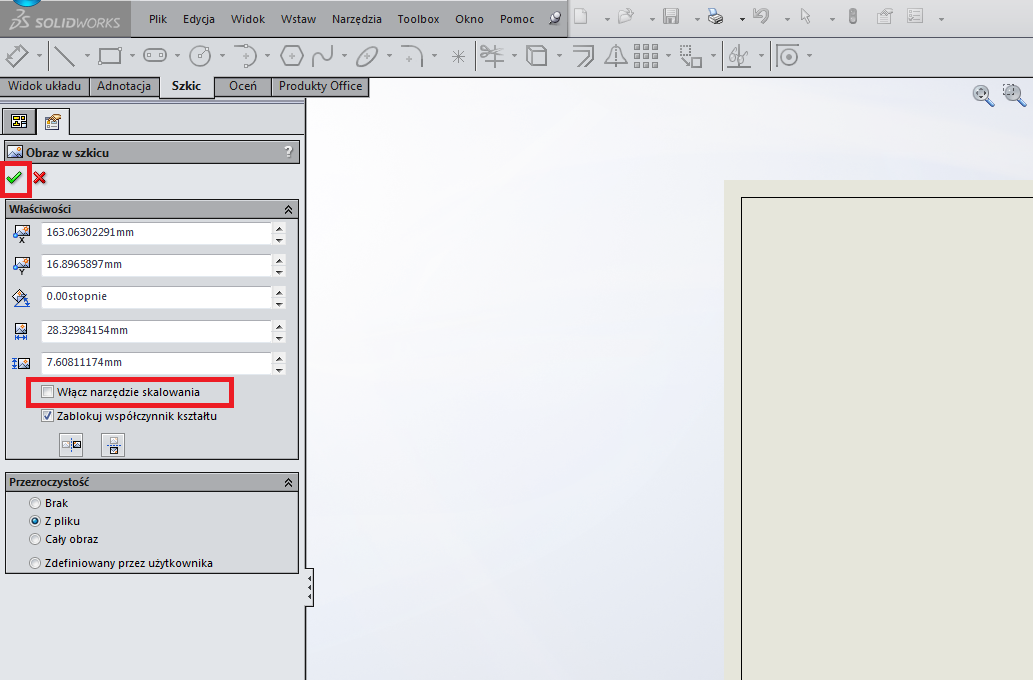

Wystarczy odznaczyć włącz narzędzie skalowania i problem znika

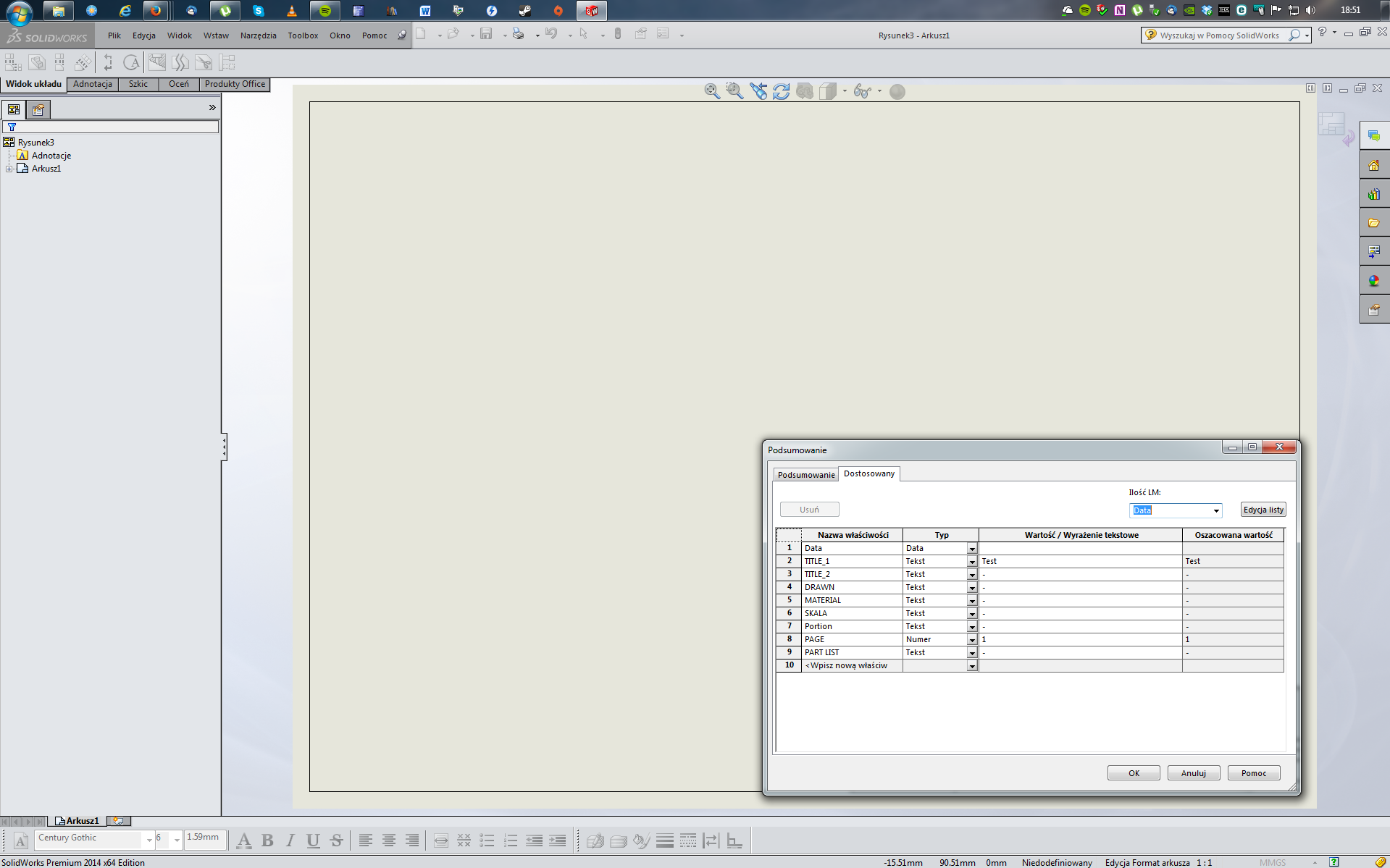

Niby teraz jest ok, ale pojawił się problem z właściwościami pliku, a mianowicie tak wyglądają właściwości pliku:



Te same pola występują w tabelce rysunkowej, jak dodam kolejną stronę i dodam format arkusza pierwsza strona ok, właściwości wpisane, dodaje drugą stronę wstawiam format arkusza pojawia się tabelka i te same wpisy co na stronie 1, zmienię właściwości, zmienia mi na każdej stronie, z początku myślałem że to wina kopiowania arkusza, ale jednak nie
