Problem z wyświetlaniem gwintowanego trzpienia

#1

Post napisał: kubsztyk » 24 paź 2013, 12:58

Witam,

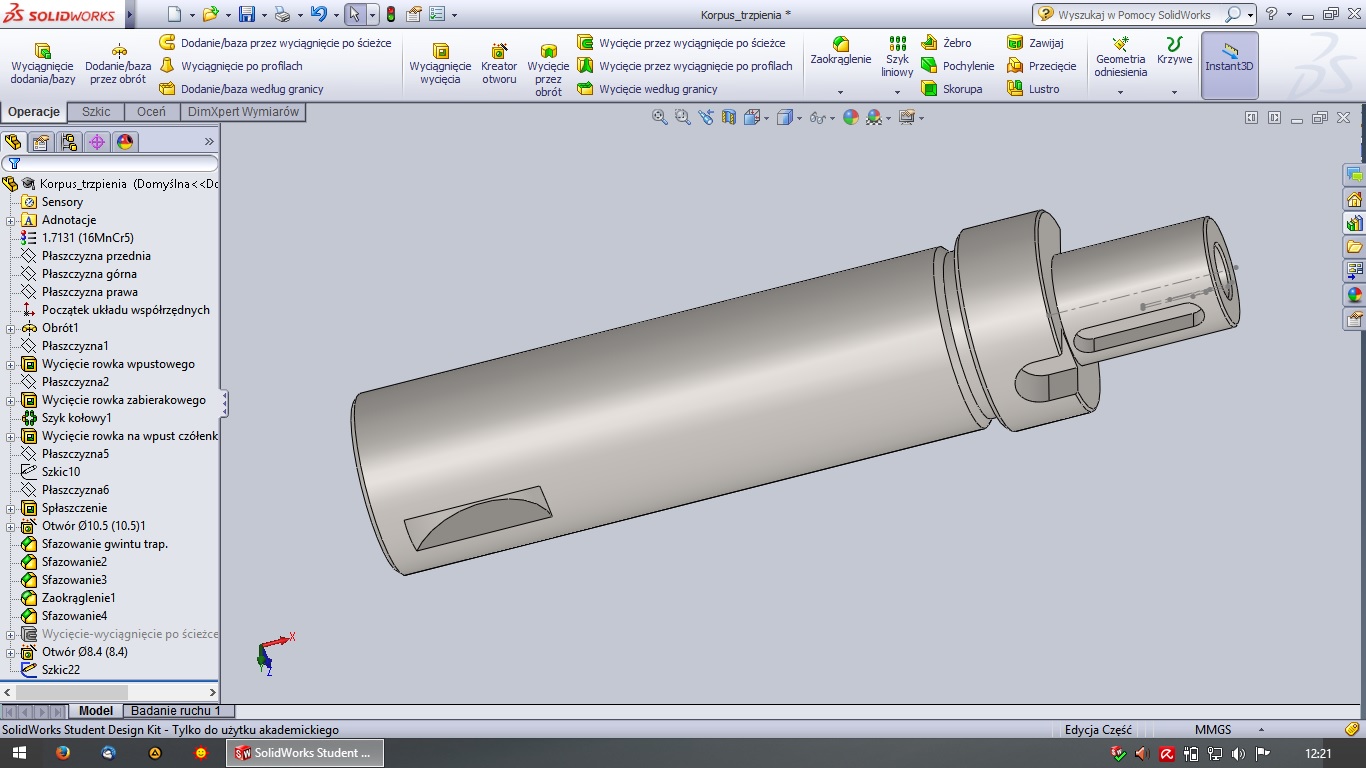

Mam problem z programem SolidWorks. Zupełnie nie wiem dlaczego się on pojawia. Otóż wykonałem model 3D trzpienia frezarskiego poprzez obrót szkicu wokół osi, porobiłem fazki, no i prezentuje się to tak:
Obrazek

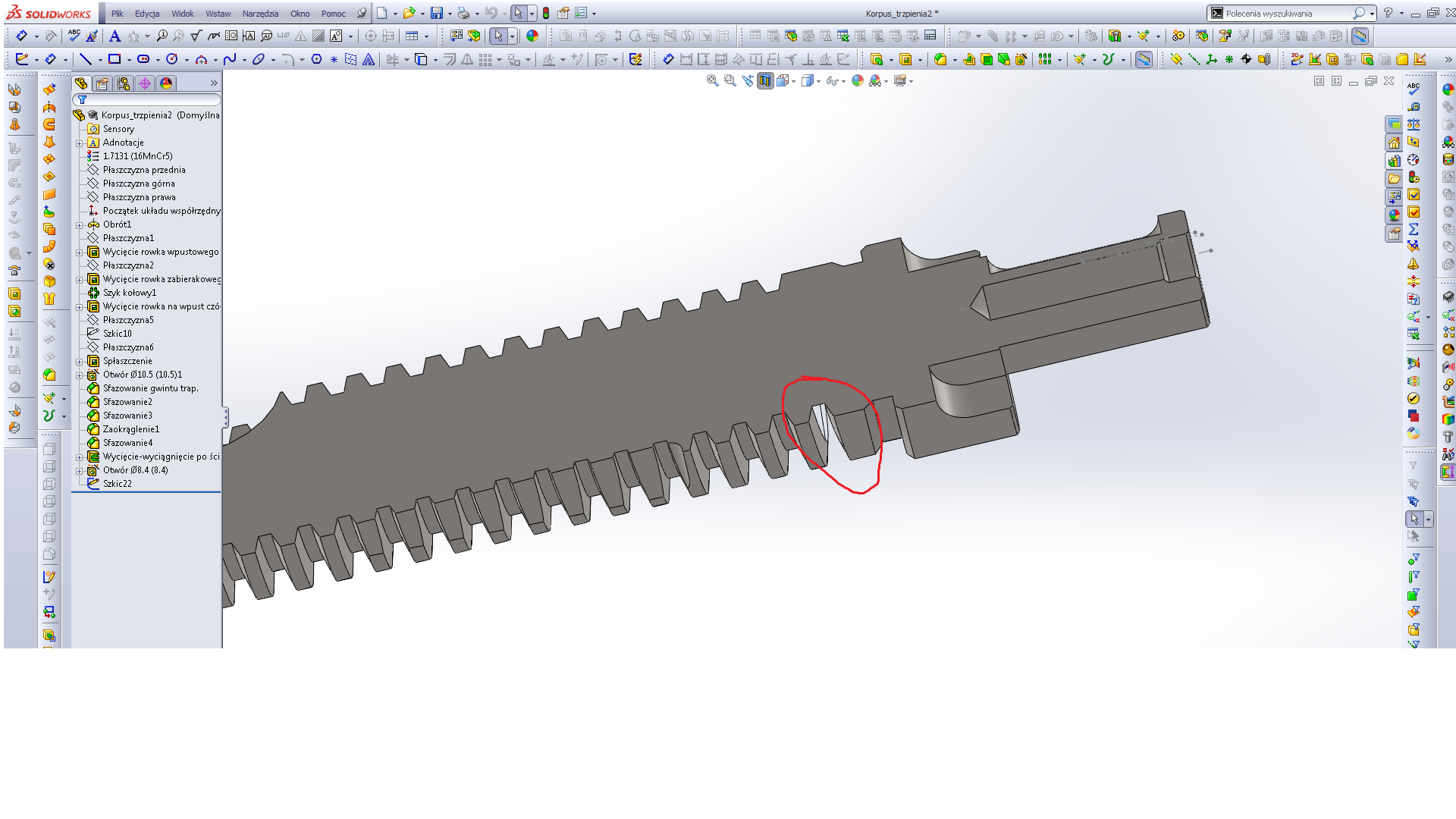

Następnie wymodelowałem gwint rysując szkic i wyciągając wycięcie po ścieżce, którą jest odpowiednia helisa. I tutaj zaczynają się cuda na kiju, a mianowicie gwint, owszem, pojawia się, ale znika rdzeń trzpienia :shock:
Obrazek

Ma ktoś jakiś pomysł, dlaczego tak się dzieje?
Dodam jeszcze, że zamodelowana część będzie służyła do symulacji obróbki w programie EdgeCAM, w którym po otworzeniu pliku z gwintowanym trzpieniem również nie ma rdzenia...
Specyfikacja: Windows 8.1 64-bit, Intel Core i7 3630QM 2.4GHz, RAM 6GB 1600MHz DDR3, grafika Intel 4000 HD + AMD Radeon 7670M HD, SolidWorks StudentDesignKit 2013-14 64-bit
W załączniku plik .sldprt
Załączniki
Korpus_trzpienia.zip
(791.96 KiB) Pobrany 244 razy



Tagi:


synumk
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 2
Posty: 28
Rejestracja: 09 sty 2012, 13:37
Lokalizacja: rzeszów

#2

Post napisał: synumk » 24 paź 2013, 15:44

Nie wiem dlaczego tak się dzieje, ale przesunąłem wycięcie wyżej i usunąłem brakującą krawędź z zaokrąglenia i jest ok.
Załączniki
Korpus_trzpienia2.rar
(846.43 KiB) Pobrany 167 razy


Autor tematu
kubsztyk
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 3
Posty: 12
Rejestracja: 04 cze 2013, 23:12
Lokalizacja: Kielce

#3

Post napisał: kubsztyk » 24 paź 2013, 21:48

Ale można wiedzieć, które wycięcie przesunąłeś wyżej? To na gwincie oznaczone jako "Spłaszczenie"? Tak nie za bardzo sobie można przesuwać rzeczy wedle życzenia, ponieważ wszystko jest tutaj wykonane według norm, a to jest bryła do obróbki na mój projekt inżynierski, więc tym bardziej nie można tu uprawiać samowolki w wymiarach i umiejscowieniu.
Dodam jeszcze, że przy wygaszeniu na chwilę operacji "Wycięcie rowka na wpust czółenkowy" rdzeń pojawia się na nowo, pomimo istnienia gwintu trapezowego.

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1134
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#4

Post napisał: bildder » 25 paź 2013, 00:41

Zapisz jako parasolid i po otwarciu sprawdź, czy są jakieś błędy. Ja obstawiam błąd wyświetlania.

Spróbuj zamienić kolejność. Jeżeli to nic nie da z menu Narzędzia wybierz Sprawdź - czy są jakieś wadliwe ściany. Jeżeli są wady, to jest lekki problem, jeżeli nie ma to tylko błąd wyświetlania (nie przejmujemy się tym zbytnio).
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


synumk
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 2
Posty: 28
Rejestracja: 09 sty 2012, 13:37
Lokalizacja: rzeszów

#5

Post napisał: synumk » 25 paź 2013, 07:56

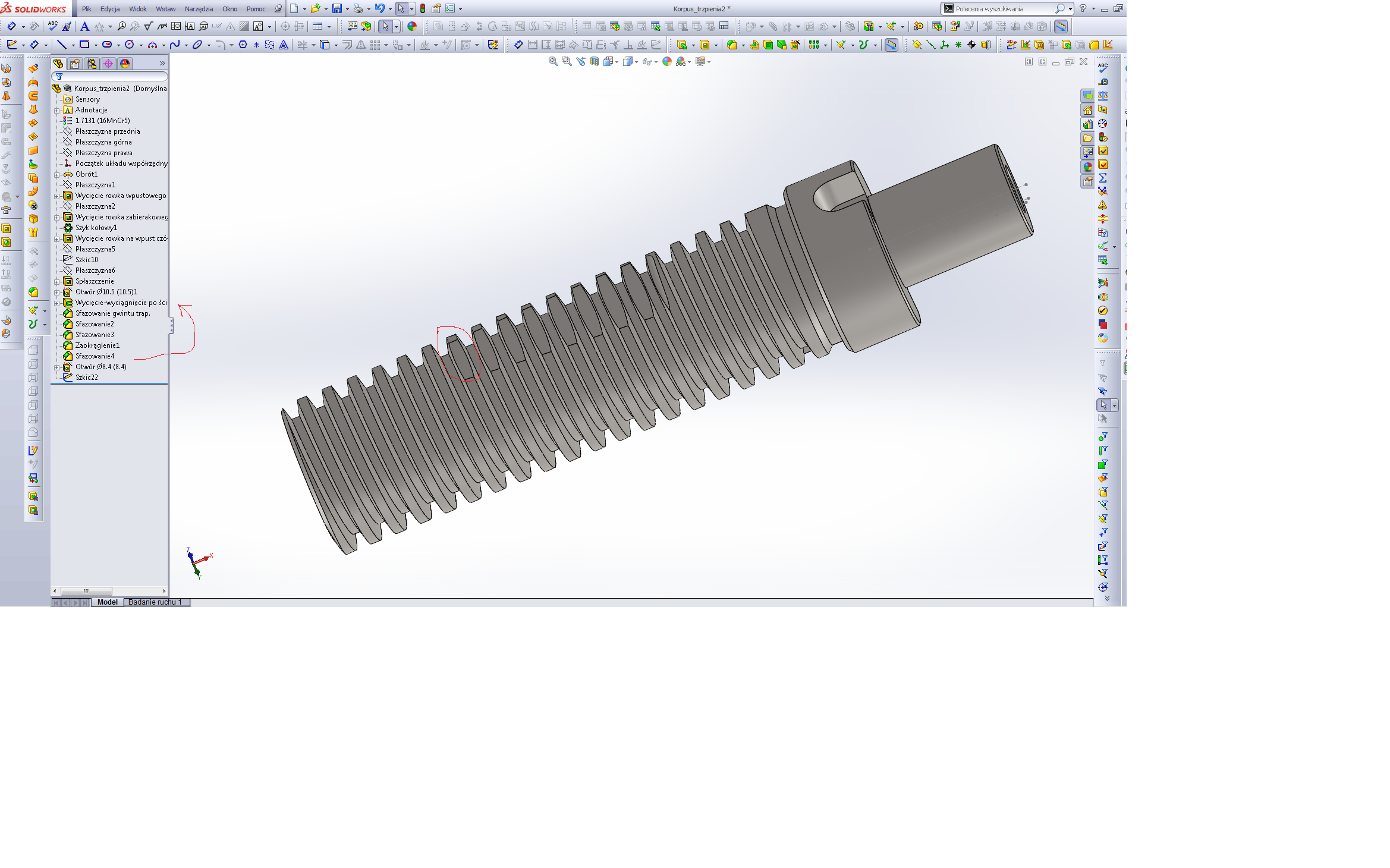

Coś jest z tym wyświetlaniem bo robiąc przekrój to jest już prawie cała bryła.
Obrazek

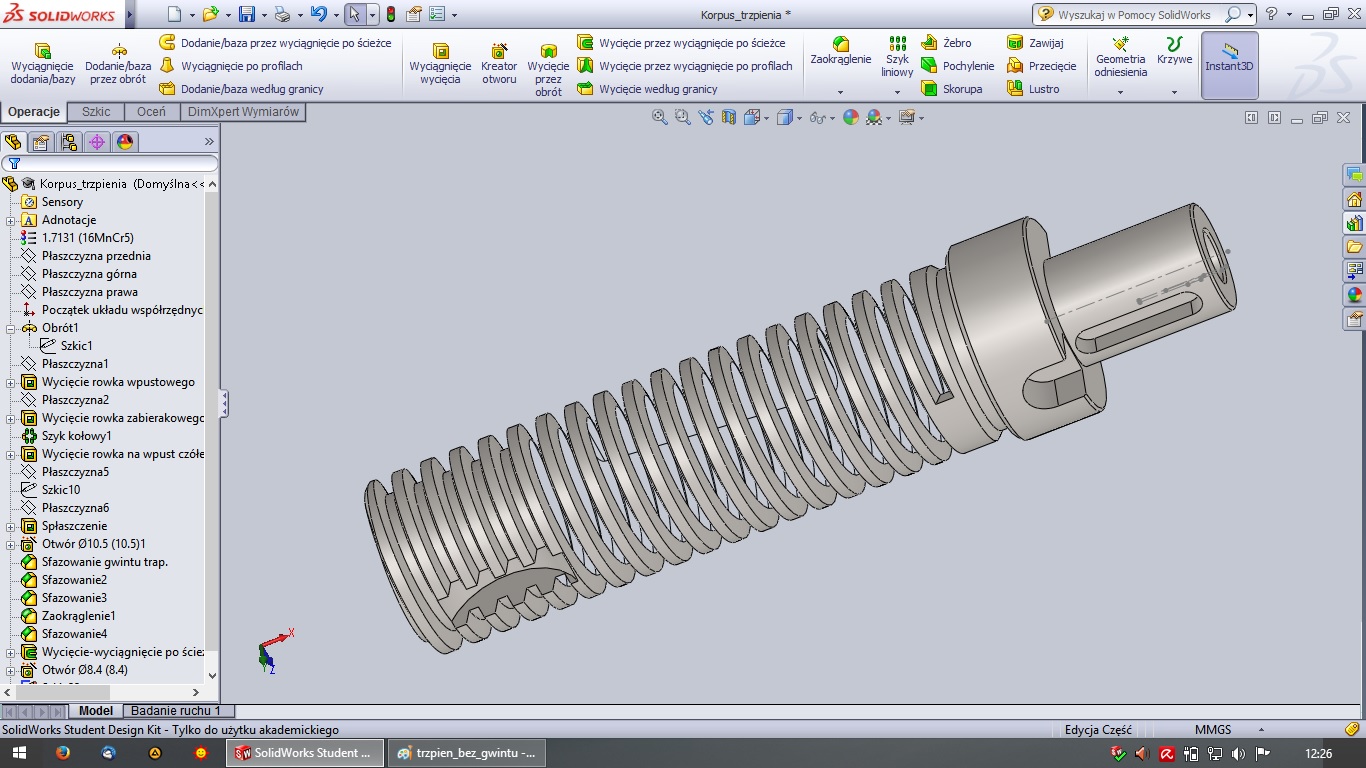

Przesunąłem wycięcie-wyciągnięcie przed sfazowania nie zmienia się bryła tylko kolejność operacji, a krawędź zaokrąglenia jest usunięta bo już nie ma tej krawędzi.
Obrazek


Autor tematu
kubsztyk
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 3
Posty: 12
Rejestracja: 04 cze 2013, 23:12
Lokalizacja: Kielce

#6

Post napisał: kubsztyk » 25 paź 2013, 18:25

Faktycznie, jak się przesunie operację na drzewku operacji to błąd znika. Sękju for the pomoc! :wink:
