Rysowanie zaokrąglonych konturów liter za pomoca linii

Robercik280214 · Post napisał: **Robercik280214** » 19 lut 2016, 22:30

Witam. Potrzebuję pomocy ,otóż nie wiem jak narysować napisu w takim o to stylu Obrazek

. Próbowałem rysować to za pomocą multilinii ale kłopoty przychodzą przy narysowaniu cyfry 2 . Czy jest jakiś sposób na to aby w autocadzie LT lub inventorze proffessional oba z roku 2014 narysować takie o to cudo aby wszystkie krawędzie napisu były zaokrąglone?? Proszę o pomoc

Tomasz_K · Post napisał: **Tomasz_K** » 20 lut 2016, 16:41

Tzn. czego nie potrafisz narysować? Lini? Łuku ?

Pozdrawiam
Tomasz

PS.
Uściślając, to nie wszystkie narożniki są zaokrąglone.

Robercik280214 · Post napisał: **Robercik280214** » 21 lut 2016, 10:10

Wiem, że nie wszystkie są zaokrąglone ale większość jest. Potrafię narysować i linię i łuk ale przecież narysowanie każdej linii (kontur + środek litery) zajmuje bardzo dużo czasu. Tutaj mam z wymiarowane jak na tacy ale gdybym musiał zaprojektować inny napis wtedy bardzo długo by to trwało. Dlatego chodzi mi tutaj o radę ,,fachowca" w tym temacie, jak narysować to tak aby to zrobić dobrze i w miarę szybko

. Nasuwają mi się dwie metody do głowy:
1. Narysować środki liter (linie przerywane) i następnie za pomocą multilinii rysować zaokrąglone kontury
2. Narysować środki liter i za pomocą polecenia odsuń odsuwać kontury i następnie zaokrąglać boki liter

Jeszcze mam takie drobne pytanie : czy np. jeżeli narysuje dany napis i stwierdzę ,że jest on zbyt mały jest możliwość zwiększenia rozmiarów litery za pomocą jakiegoś polecenia?? Czy trzeba wszystko na nowo rysować???
Proszę o odpowiedź

kamar · Post napisał: **kamar** » 21 lut 2016, 10:38

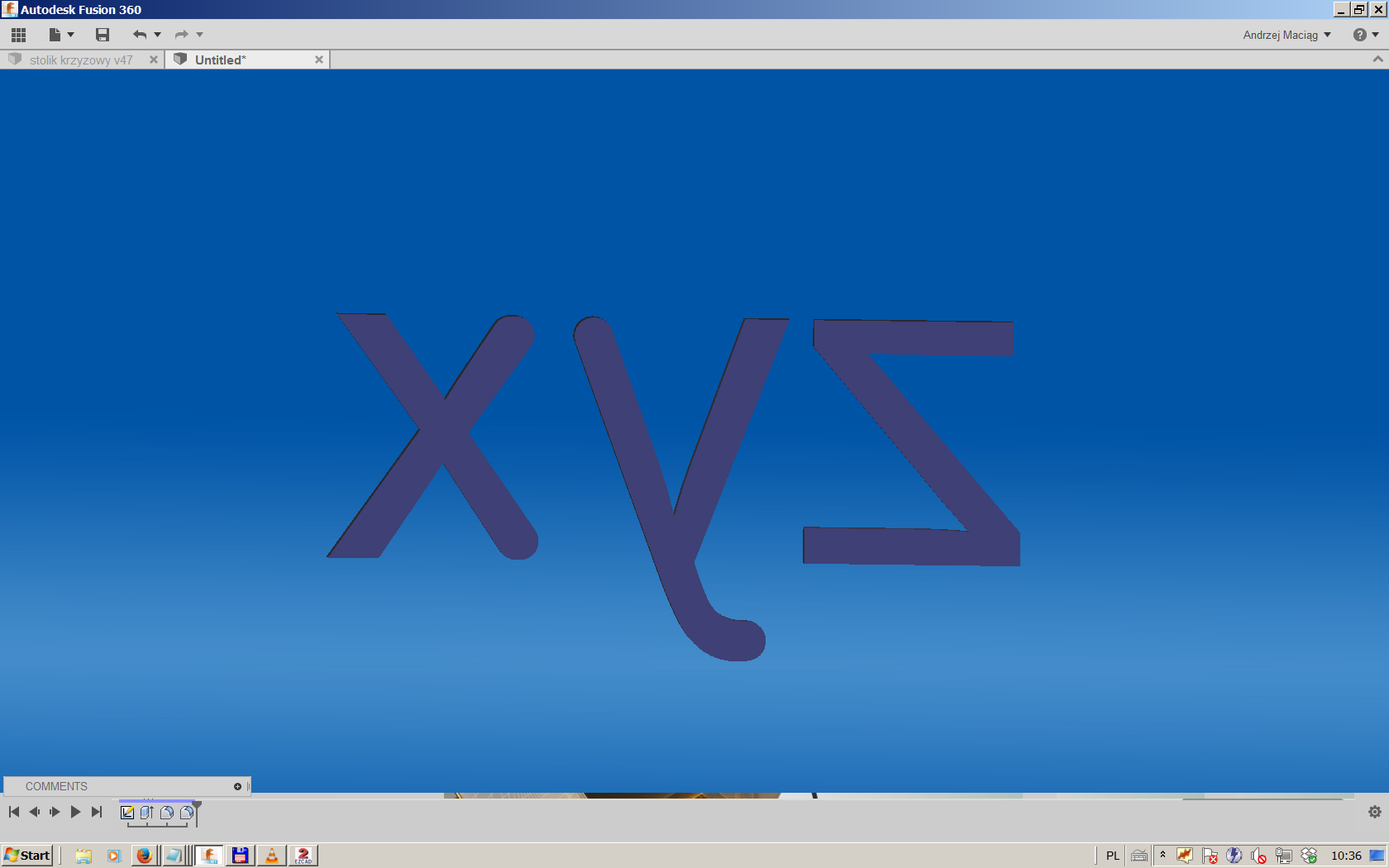

Nie szybciej będzie dobrać fonta i zaokrąglić wymagane krawedzie ? np.

Obrazek

Robercik280214 · Post napisał: **Robercik280214** » 21 lut 2016, 12:51

kamar a możesz mi powiedzieć co to jest dokładnie ten font ?? Fajne są te Twoje literki?? Widzę ,że rysowane w inventorze, mógłbyś mi powiedzieć jak je narysowałeś, najlepiej krok po kroku . Czy rysowałeś je za pomocą linii?? Czy może normalnie wprowadziłeś tekst za pomocą edytora tekstowego a później go zaokrąglałeś. No i jak później z tego Twojego cuda całkowicie wypełnionego uzyskać tylko litery za pomocą obrysowania tak jak to było zrobione w wyżej umieszczonym rysunku. Jeszcze byłbym zapomniał czy takie kontury można uzyskać też w zwykłym autocadzie LT ??

kamar · Post napisał: **kamar** » 21 lut 2016, 15:04

A może powiesz po co to rysujesz ? O autocadzie to już zapomniałem lata temu

Piszesz tekst, wyciągasz bryłę np. 1mm i zaokrąglasz krawędzie. Jak chcesz obrys to robisz szkic na bryle i rzutujesz.

Tomasz_K · Post napisał: **Tomasz_K** » 21 lut 2016, 21:01

Ja widzę że KAMAR rysował to w FUSION.
Autor nie doprecyzował czy ten tekst ma być DOKŁADNIE taki jak na przedstawionym rysunku czy tylko przybliżony.
Jeśli "Czcionka" ma być dokładnie taka jak na rysunku to rozrysuj sobie każdą literę i sparametryzuj a potem to sobie wstawiaj i skaluj.

Pozdrawiam
Tomasz

Robercik280214 · Post napisał: **Robercik280214** » 21 lut 2016, 22:00

Już wam panowie mówię o co się rozchodzi. Muszę ten napis wyfrezować na centrum obróbczym i dlatego muszę znać współrzędne między poszczególnymi pkt. Frezować bd frezem o średnicy 5mm dlatego szerokość litery musi wynosić 5mm. Narysowałem to w 3d z rzutowałem , tylko jest jeden problem z rzutowanej geometrii nie umiem wstawić do rysunku , gdyż tworzy mi się płaszczyzna konstrukcyjna a nie rysunek;/..

Tomasz_K czy możesz mi powiedzieć dokładniej jak to sparametryzować ??? Nie znam się na tym do tej pory rysowałem w cadzie tylko proste rysunki elementów ;/

kamar · Post napisał: **kamar** » 21 lut 2016, 22:15

Robercik280214 pisze:. Muszę ten napis wyfrezować na centrum obróbczym i dlatego muszę znać współrzędne między poszczególnymi pkt./

A to po co ?

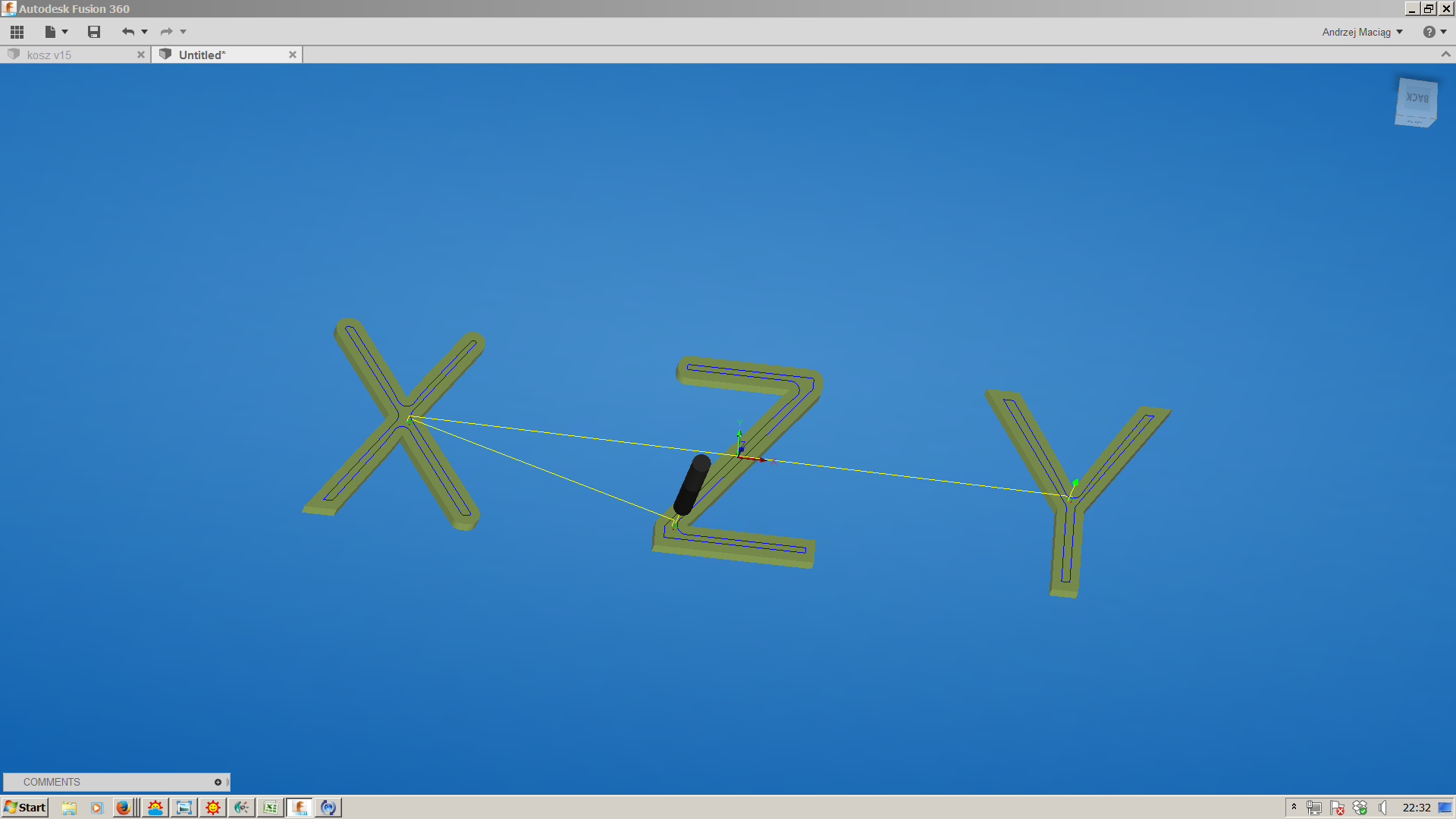

Wyciągasz litery, zaokrąglasz i generujesz kody kieszenią albo wewnętrznym konturem . Dla pewności przyjmujesz frez 4.99 mm

Obrazek

Dwie minuty roboty.

Robercik280214 · Post napisał: **Robercik280214** » 21 lut 2016, 22:41

A w inventorze też tak można robić, jeżeli tak to jak takie cudo zrobić???
Problem polega na tym ,że w pracy wszystko musimy wklepywać ręcznie;/. Nie mamy możliwości pobrania mapy z maszyny i dlatego muszę wszystko ręcznie klepać
