Linia środkowa (oś)

zdzislawes · Post napisał: **zdzislawes** » 25 wrz 2015, 11:56

Witam,

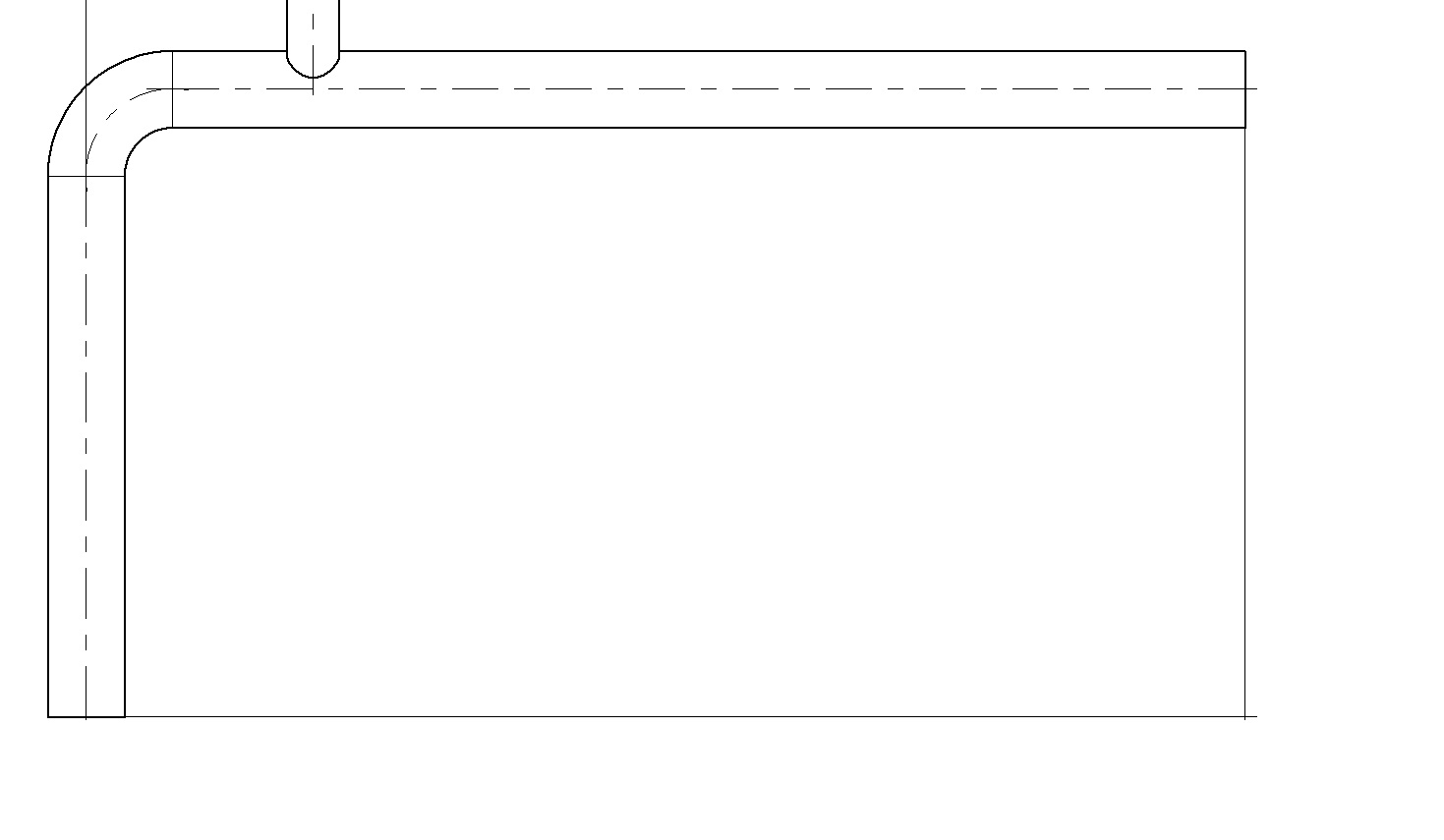

Poszukuję odpowiedzi na pytanie na które sam nie mogę znaleźć odpowiedzi: jak narysować linię środkową rurki jak na rysunku aby stanowiła ona "jedną" linię a nie osobne dla kazdego elementu. Czy jest jakaś funkcja automatycznego wstawiania takiej linii w rzutach prostopadłych i izometrycznych?
Czy jestem skazany na ręczne wprowadzanie, które jest niedokładne i nieodpowiada mojemu poczuciu rysunkowej estetyki?

Zdzislaw

jasiu... · Post napisał: **jasiu...** » 25 wrz 2015, 12:41

A nie lepiej na jakiejś warstwie zacząć właśnie od szkieletu rysunku, czyli osi symetrii (robisz je polilinią) i dopiero na tym szkielecie na poszczególnych warstwach obudowywać ten szkielet właśnie np. rurką? W ten sposób masz rysunek wykonany i przejrzyście (zawsze warstwy możesz wybrać), masz wszystko razem i dokładnie (ta sama oś symetrii dla np. śruby, nakrętki, i czego tam jeszcze). Po to są warstwy, żeby je stosować.

Tomasz_K · Post napisał: **Tomasz_K** » 25 wrz 2015, 20:30

AutoCad czy Inventor?

zdzislawes · Post napisał: **zdzislawes** » 28 wrz 2015, 11:35

Tomasz_K pisze:AutoCad czy Inventor?

Inventor, obecnie 2016. Pilnuję aby firma była na bieżąco;)

Jasiu, w Autocadzie pewnie nie byłoby problemu ale go nie używam bo mam Inv. a w nim rysuję ręcznie takie elementy tzn, rysuję ścieszkę i profil i wyciągam. Potem używam funkcję shell i gotowe. Tylko te osie na rysunku 2D...

Dodam, że mam cały pakiet Product design suite ultimate z opcją rysowania instalacji rurowych ale jak dla mnie tworzenie kilku plików by narysować jedną miedzianą rurkę jest trochę chore.

Tomasz_K · Post napisał: **Tomasz_K** » 28 wrz 2015, 13:25

Jeśli tą rurkę rysowałeś jako przeciągnięcie okręgów po ścieżce to nie ma problemu aby tą ścieżkę wyświetlić na rysunku.

Pozdrawiam
Tomasz

zdzislawes · Post napisał: **zdzislawes** » 28 wrz 2015, 15:02

Tomasz_K pisze:Jeśli tą rurkę rysowałeś jako przeciągnięcie okręgów po ścieżce to nie ma problemu aby tą ścieżkę wyświetlić na rysunku.

Pozdrawiam
Tomasz

Tomasz,

Spróbowałem i sprawdziłem tę opcję - po wybraniu w przeglądarce szkicu dla wyciągnięcia i opcji include na rysunku pojawia się ścieszka i oś. Niestety działa to tylko dla ścieżek wykonanych jako szkice 3D. Dla szkiców 2D nie ma tej opcji.
Może jest jakaś inna opcja a ja jej nie widzę? Obrazek

[img]

Tomasz_K · Post napisał: **Tomasz_K** » 28 wrz 2015, 17:44

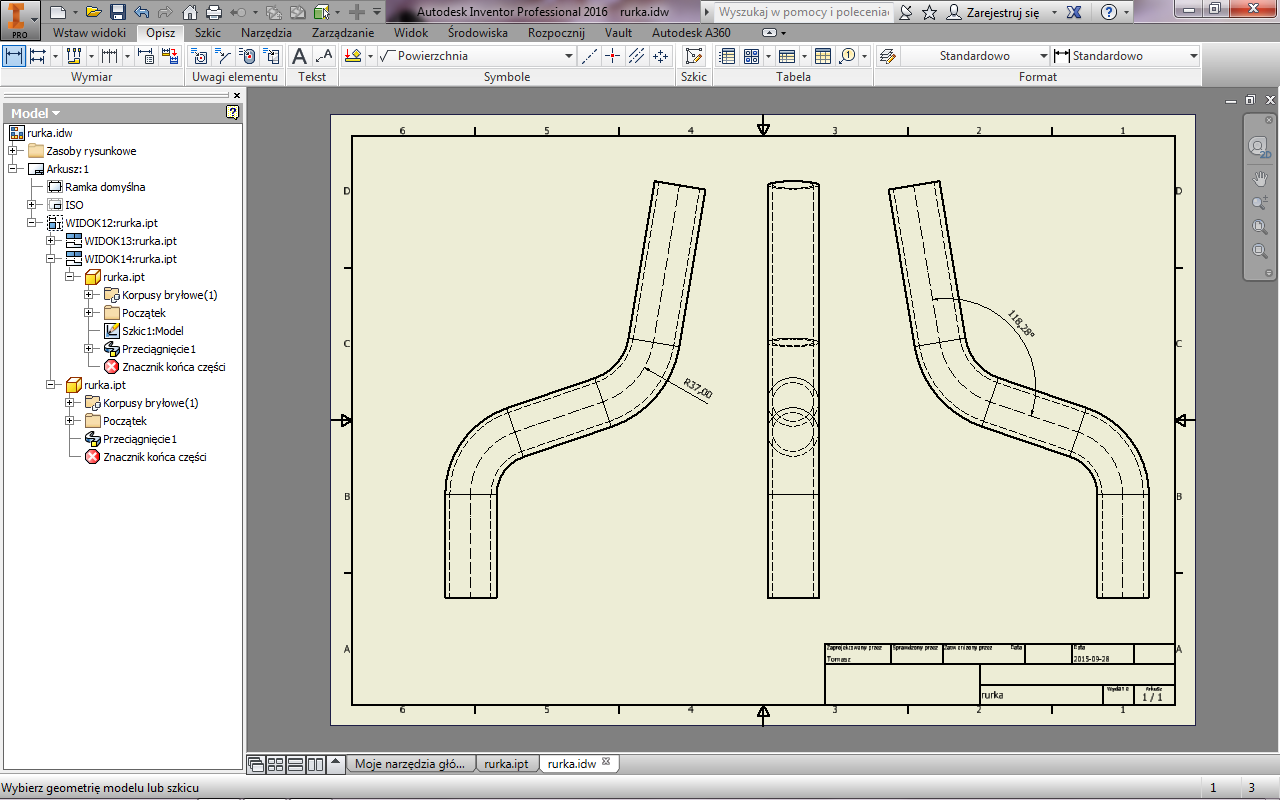

Można ze szkicu 2D również:
Obrazek

Tylko znalazłem mały bug: działa to w widoku normalnym do płaszczyzny szkicu co widać na załączonym rysunku.

Pozdrawiam
Tomasz

zdzislawes · Post napisał: **zdzislawes** » 29 wrz 2015, 10:13

Tomasz_K pisze:Można ze szkicu 2D również:

Tylko znalazłem mały bug: działa to w widoku normalnym do płaszczyzny szkicu co widać na załączonym rysunku.

Pozdrawiam
Tomasz

Kurcze, wszystkie łatwe sposoby działają tylko na prostych rurkach.
Wystarczy, że jest jakiś "dodatek" typu jeszcze jedno wyciągnięcie po ścieszce czy kołnierz czy shell i klops.
A ja mam takie

Dzięki za pomoc Obrazek

Tomasz_K · Post napisał: **Tomasz_K** » 29 wrz 2015, 13:03

Tzn. co się dzieje? Czemu nie działa?
Nie pokazuje ci szkicu ?

zdzislawes · Post napisał: **zdzislawes** » 06 paź 2015, 10:33

Tomasz_K pisze:Tzn. co się dzieje? Czemu nie działa?
Nie pokazuje ci szkicu ?

Witam ponownie.

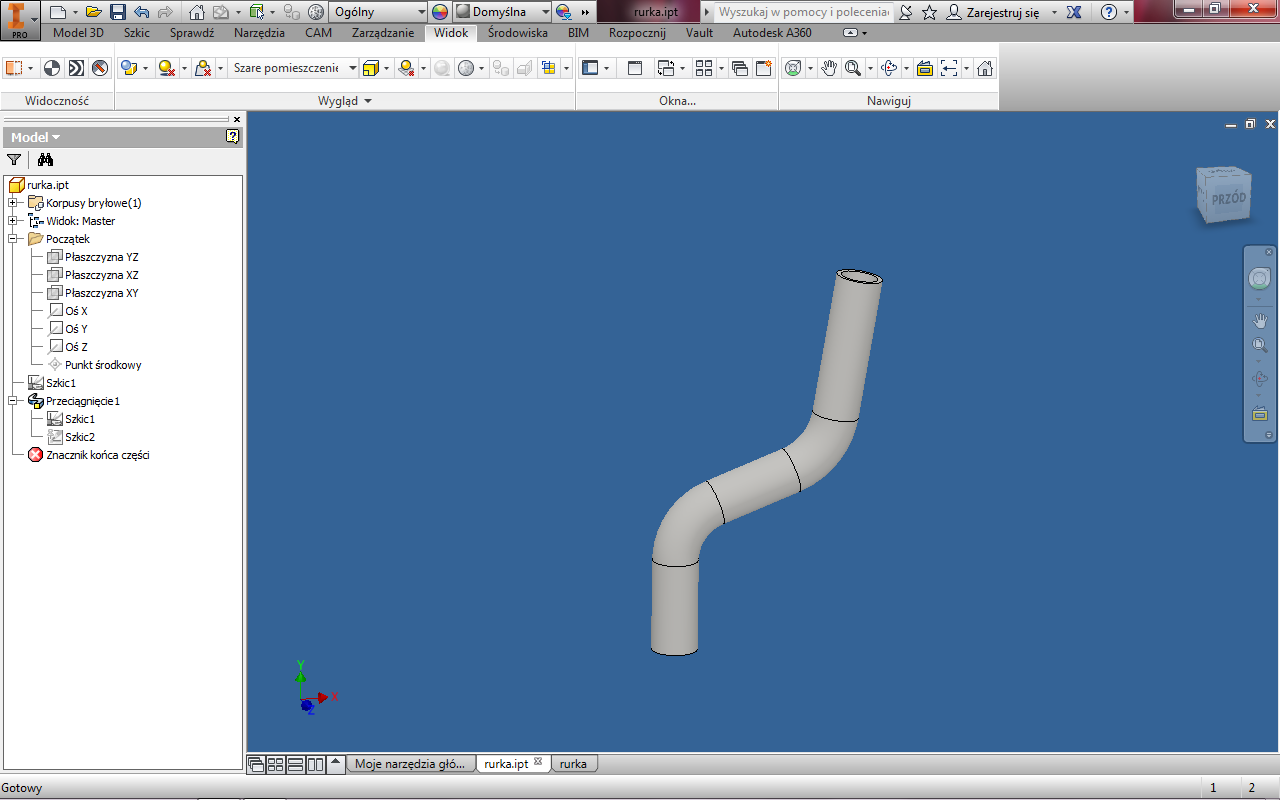

Nie mogę wybrać szkicu tak jak u Ciebie bo go nie mam a jak mam w wyciągnięciu to nic z tym nie mogę zrobić.
Jak spojrzysz na moje złączniki zobaczysz jakie funkcje mi sie wyświetlają i co mogę z tym zrobić.
Możliwe, że muszę gdzieś w opcjach/ustawieniach coś odhaczyć lub "przyhaczyć"
Chyba wyślę jedną z moich rurek do Sokołowskiego z Procada'a - może coś wymyśli?

Jeśli masz jakiś pomysł to proszę, chętnie wypróbuję.

Pozdrawiam
