Pomoc w połączeniu śrubowym

[sevastian1897]

Witam

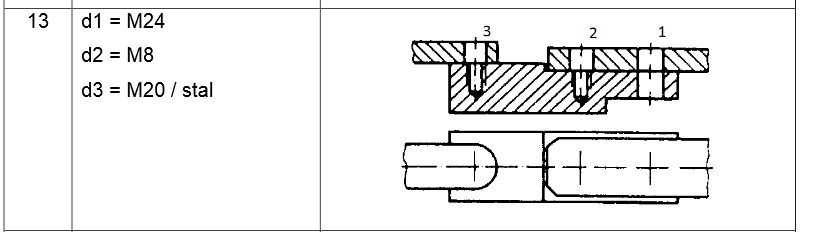

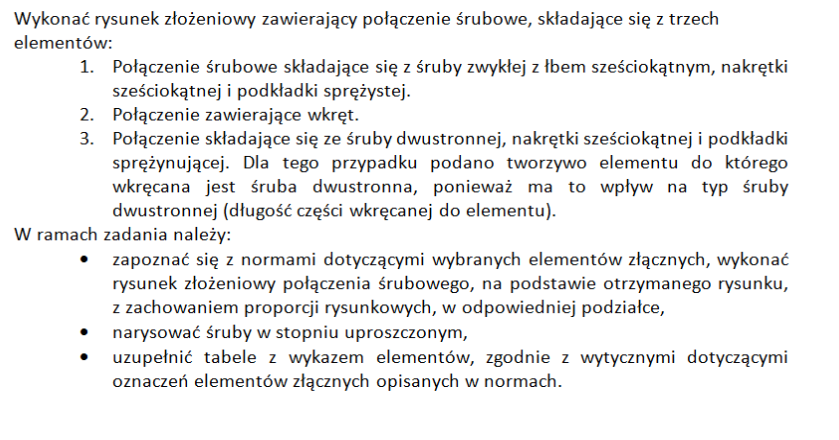

Jestem studentem i otrzymałem zadanie polegające na narysowaniu połączenia śrubowego widocznego na rysunku w wymiarach rzeczywistych.




Chciałbym się dowiedzieć jak najlepiej zacząć te zadanie?
Jakie najlepiej dobrać śruby oraz inne elementy, aby było to zgodne z zasadami sporządzania tego typu rysunków?
Jakich konkretnie norm użyć?(np: na dwustronną śrubę mamy 1g 1,25g 2g)
W jaki sposób należy uprościć te śruby(Głównie chodzi tutaj o rzut z góry)
Na co powinienem zwrócić największa uwagę przy wykonywaniu rysunku?
Jakie wkręty dobrać, i gdzie podkładki będą na pewno potrzebne ?

Z góry dziękuje za każdą pomocną informacje

[peritus]

Chciałbym się dowiedzieć jak najlepiej zacząć te zadanie?

Najlepiej zacząć od przyswojenia sobie wiedzy o połaczeniach śrubowych/gwintowych i narysować zgodnie z wymogami tematu; przyda się na teraz i na potem :
http://www.pkm.edu.pl/index.php/polocenia-obl/gwint-obl
https://www.google.pl/search?q=po%C5%82 ... ywPn1YvgAg
https://www.google.pl/search?q=po%C5%82 ... 01&bih=694
https://www.google.pl/search?q=po%C5%82 ... e+gwintowe

[sevastian1897]

Ok przyswoiłem to już. Więc rysunek najlepiej zacząć od znalezienia teraz tych śrub znaczy wymiarów i narysowaniu ich w skali 1:1 a resztę rysunku(klocki) dopasować do nich tak ?

[peritus]

Ok przyswoiłem to już.

Szybko!....inni potrzebują na to kilku miesięcy!

Więc rysunek najlepiej zacząć od znalezienia teraz tych śrub znaczy wymiarów i narysowaniu ich w skali 1:1 a resztę rysunku(klocki) dopasować do nich tak ?

Najlepiej...i zgodnie z tematem, chyba że masz kilka innych równie szybkich pomysłów do wyboru
