Sruby - pytanie

[krysteeq]

Witam mam male pytanie odnosnie srub. Kady z nas ustalal sobie swoje M np. 30 oraz G. Problem w tym, ze nie mam pojecia co oznacza G, jakas podpowiedz ?

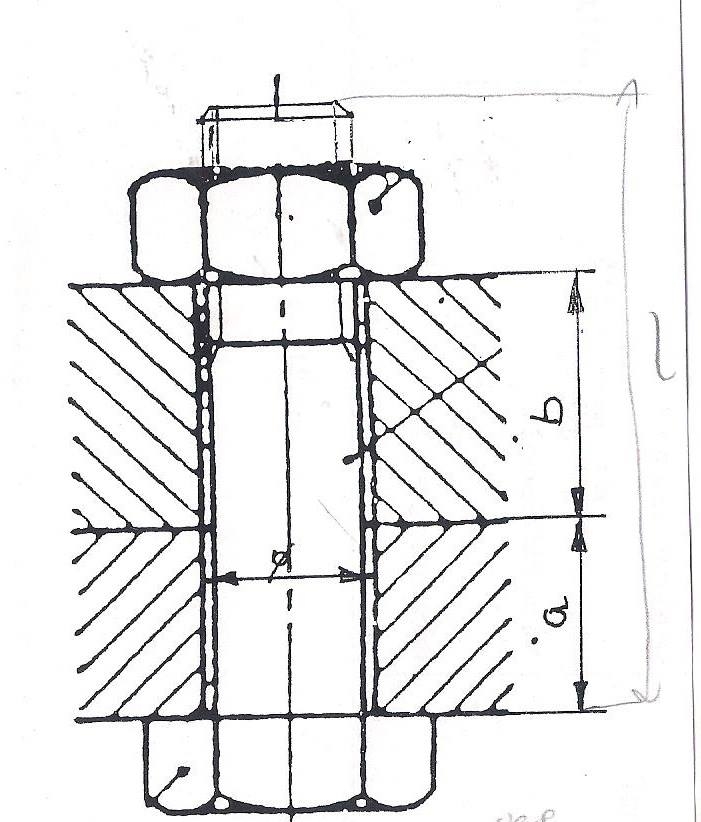

Nastepnie w przykladowym obrazku nie mam pojecia od czego zaleza dlugosci A oraz B.



Z gory dziekuje za odpowiedzi w zrozumialy dla mnie sposob
I przepraszam za brak polskich znakow.

[peritus]

Problem w tym, ze nie mam pojecia co oznacza G ...
nie mam pojecia od czego zaleza dlugosci A oraz B.

G to oznaczenie gwintu calowego na walcu np G1½" , a wymiary A(a) i B(b) to grubości łączonych części , które trzeba zmierzyć, ustalić, przyjąć...

[krysteeq]

czyli generalnie G mi sie nie przyda, a jak odmierzyc A oraz B ?

[peritus]

czyli generalnie G mi sie nie przyda, a jak odmierzyc A oraz B ?

linijką, suwmiarką, "Π x oko"...

[krysteeq]

aaa czyli idac moim tokiem rozumowania te wymiary nie sa zbytnio do niczego przydatne ?

[peritus]

aaa czyli idac moim tokiem rozumowania te wymiary nie sa zbytnio do niczego przydatne ?

Potrzebne tylko do ustalenia długości i ceny użytej śruby do połączenia
