Rysunek elementu odlewanego

sigma_92 · Post napisał: **sigma_92** » 17 lis 2013, 14:04

Witam do wykonania mam zapis elementu (zdjęcie) odlewanego pod obróbkę skrawaniem. Dlatego pragnę zapytać czy dobrze rozumiem rysunek aksonometryczny i czy rzut z góry został wykonany prawidłowo. Jako że moja przygoda z tym forum i rysunkiem tech. dopiero się zaczyna proszę o wyrozumiałość

A tak widzę to ja:

Obrazek

Dziękuje za wszelką pomoc
Sigma

fath3r · Post napisał: **fath3r** » 18 lis 2013, 11:15

Rzut z góry na pierwszy rzut oka wydaje się byc OK. Wymiarów nie wprowadzasz?

sigma_92 · Post napisał: **sigma_92** » 18 lis 2013, 12:02

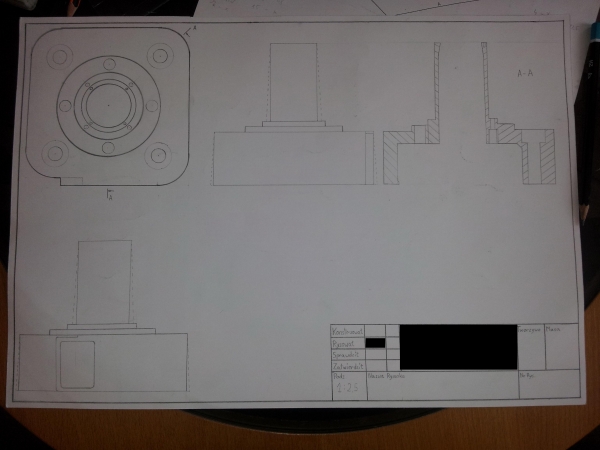

Wymiary jeszcze będę zamieszczał :] Dorobiłem rzuty i przekrój, który myślę że byłby potrzebny do ew. wykonania przedmiotu. Nie wiem do końca czy dobrze zrozumiałem idee pochyleń odlewniczych (na rys. przerywana linia) -> (materiał: aluminium przyjąłem że pochylenie będzie 3st.) Jeśli jestem w błędzie proszę o wyjaśnienie :]

Jak to wygląda aktualnie: Obrazek
